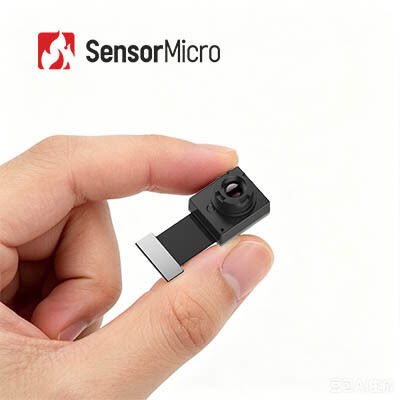

ماژول دوربین تصویربرداری حرارتی LWIR بدون خنک شدن 256x192 رزولوشن 12μm Pixel Pitch برای امنیت نظارت
| محل منبع | ووهان ، استان هوبی ، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | TIMO212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 256x192 | محدوده اندازه گیری دما | -20℃~+550℃ |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| دمای ذخیره سازی | -45℃~+85℃ | نرخ فریم | بیشتر از ± 2 ℃ / ± 2٪ |
| برجسته کردن | ماژول دوربین مینی LWIR,ماژول دوربین کوتاه 256x192 |
||
توضیحات محصول
ماژول دوربین تصویربرداری حرارتی مینی LWIR خنک نشده 256x192 برای دوربین مداربسته
بررسی اجمالی محصول
ماژول تصویربرداری مادون قرمز خنکنشده TIMO212 یک هسته دوربین حرارتی با قابلیت رادیومتریک است که دارای عملکرد اندازهگیری دمای غیر تماسی مادون قرمز است. این دستگاه دارای یک آشکارساز مادون قرمز فوق العاده کوچک 256×192/12μm (WLP) است که طیف مادون قرمز امواج بلند (LWIR) از 8 تا 14μm را می گیرد.
ماژول دوربین حرارتی TIMO256 با SWaP-C کاملاً بهینه شده (اندازه، وزن، قدرت و هزینه)، ابعاد جمع و جور، مصرف انرژی کم و قیمت رقابتی را ارائه میکند و آن را برای ادغام در دوربینهای امنیتی حرارتی که نیاز به اندازهگیری دما با زاویه باز و برد نزدیک در برنامههای امنیتی و نظارت دارند، ایدهآل میکند.
ویژگی های اصلی
- ماژول فوق مینیاتوری با بهینه سازی نهایی SWaP-C
- آشکارساز بسته بندی سطح ویفر + اپتیک سطح ویفر + کرکره شیر الکترومغناطیسی میکرو
- کوچکترین ماژول حرارتی مادون قرمز که تصویربرداری حرارتی اولیه را با حداکثر کارایی هزینه امکان پذیر می کند
- اندازه جمع و جور، سبک وزن و مصرف کم انرژی ایده آل برای یکپارچه سازی دستگاه مینیاتوری
- گزینه های نوری انعطاف پذیر، اندازه گیری دقیق دما
- گزینه های متعدد لنز از جمله زاویه باز و تله فوتو برای رفع نیازهای مختلف برنامه
- اندازه گیری دما با دقت بالا با دقت تا 2± درجه سانتیگراد
- از نظارت بر دمای منطقه ای و فول فریم پشتیبانی می کند
- ادغام آسان، توسعه سریع
- از رابط تصویر DVP، سازگار با پلتفرم های مختلف تعبیه شده پشتیبانی می کند
- مطابق با استانداردهای زیست محیطی RoHS 2.0
مشخصات محصول
| مدل | TIMO212 |
|---|---|
| قطعنامه | 256×192 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8-14 میکرومتر |
| حالت فوکوس | تمرکز رایگان |
| لنز (HFOV/FL) | 17.5 درجه / 10 میلی متر | 25 درجه / 7 میلی متر | 56 درجه / 3.2 میلی متر | 90 درجه / 2.1 میلی متر |
| وزن (گرم) | 0.4±5.1 | 4.4±0.4 | 2±0.2 | 4.8±0.4 |
| اندازه (میلی متر، بدون FPC) | 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6 |
| تعداد پین ها | 40 پین |
| داده های خروجی | 14 بیت خام |
| نرخ فریم | ترموگرافی: 25 هرتز، تصویربرداری: 50 هرتز |
| محدوده اندازه گیری دما | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| دقت اندازه گیری دما | بیشتر از ± 2 ℃ / ± 2٪ |
| دمای عملیاتی | -20℃~+60℃ |
| رطوبت | 5% ~ 85% |
| دمای ذخیره سازی | -45℃~+85℃ |
| گواهینامه | RoHS 2.0 / Reach |
کاربردهای صنعتی
- امنیت هوشمند
- AloT (AI + IoT)
- مشاهده شبانه
- ابزار و متر
- ماشین بینایی
مزایای ما
- تخصص فنی عمیق:سالها تجربه در تحقیق، توسعه و کاربرد فناوری حسگر مادون قرمز با قابلیت های قوی در طراحی تراشه، ساخت ویفر، بسته بندی، آزمایش و یکپارچه سازی سیستم.
- تمرکز بر نوآوری:تعهد به پیشرفتهای فناوری در تصویربرداری حرارتی، فشار دادن مرزها در NETD، SWaP و دمای عملیاتی در سراسر امنیت، نظارت صنعتی و سیستمهای هوشمند.
- سبد محصولات متنوع:طیف گسترده ای از اجزای تشخیص مادون قرمز – چه خنک و چه بدون خنک کننده – ارائه راه حل های مناسب برای صنایع مختلف.
- اعتبار سنجی دقیق قابلیت اطمینان:سیستم مدیریت کیفیت قوی با چندین روش آزمایش در طول تولید برای اطمینان از ثبات و قابلیت اطمینان طولانی مدت.
- پشتیبانی فنی حرفه ای:تیم مهندسی برای تسریع یکپارچهسازی سیستم، بهبود کارایی و کوتاهتر کردن زمان ورود به بازار، از نزدیک با مشتریان همکاری میکند.
سوالات متداول
1. مزایای تصویربرداری حرارتی در زمینه امنیت و مانیتورینگ چیست؟
- میدان دید بزرگتر و فاصله دید در شب ده ها کیلومتر
- آتش پنهان را از قبل تشخیص دهید و خطر آتش سوزی را زودتر با توجه به گرمای غیرعادی شناسایی کنید
- تابش مادون قرمز غیرفعال را از اهداف بدون منابع نور اضافی دریافت کنید
- به طور معمول در محیط های خشن از جمله دود، مه، باران و برف، تابش خیره کننده و نور شدید کار کنید
- تشخیص دقیق انسان ها یا حیوانات از طریق توزیع حرارتی، تشخیص استتار در جنگل ها و سایر محیط های پیچیده، و کاهش نرخ هشدار نادرست
