LWIR غیر خنک VOx 640x512 وضوح 12μm اندازه پیکسل ≤25mK هسته دوربین تصویربرداری حرارتی NETD برای کاربردهای گسترده

  • Uncooled LWIR VOx 640x512 Resolution 12μm Pixel Size ≤25mK NETD Thermal Imaging Camera Core for Wide Applications
محل منبع ووهان ، استان هوبی ، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iTL612 PLUS
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 640x512 / 12μm NETD ≤25mK
محدوده طیفی 8 تا 14 میکرومتر اندازه (میلی متر) 17.3×17.3×24.2 (با لنز 9.1 میلی‌متری)
وزن (G) 0.5±13.7 (با لنز 9.1 میلی متر) نرخ فریم 25/30/50 هرتز
برجسته کردن

دوربین حرارتی چند منظوره هواپیمای بدون سرنشین

,

هسته دوربین VOx LWIR

,

دوربین حرارتی هواپیمای بدون سرنشین LWIR
پیام بگذارید
توضیحات محصول

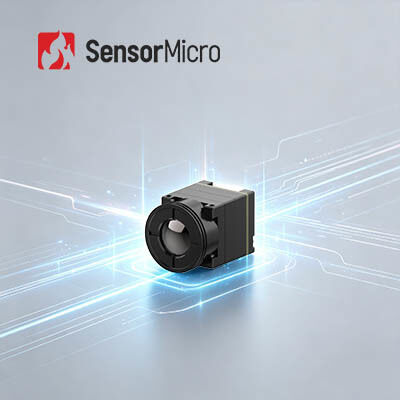

هسته دوربین تصویربرداری حرارتی LWIR VOx 640x512 / 12μm خنک نشده برای کاربردهای گسترده
بررسی اجمالی محصول

هسته دوربین فوق مینیاتوری iTL612 PLUS که بر روی نسل بعدی آشکارساز مادون قرمز سطح ویفر 640×512/12 میکرومتر ApexCore ساخته شده است، عملکرد تصویربرداری حرارتی درجه یک را با معماری سخت افزاری بهینه ارائه می دهد. مشخصات فیزیکی فوق‌العاده فشرده 17.3×17.3×24.2 میلی‌متر (با لنز 9.1 میلی‌متری) و ساختار سبک وزن 0.5 ± 13.7 گرم، همراه با مصرف انرژی بسیار کم تا 0.65 وات، نشان‌دهنده‌های SWaP پیشرو در صنعت را نشان می‌دهد. این ماژول به حساسیت حرارتی فوق العاده بالای ≤25mK دست می یابد، در حالی که الگوریتم های پردازش تصویر اختصاصی ارتقا یافته به طور موثر جزئیات، کنتراست و وضوح تصویر را بهینه می کنند.

برای یکپارچه‌سازی سیستم، از تنظیمات لنز قابل تنظیم، رابط‌های خروجی تصویر چند کاناله از جمله DVP8، LVDS، MIPI، USB 2.0 و BT.656، و همچنین خروجی داده‌های انعطاف‌پذیر RAW/YUV/Matrix-TEMP با کنترل پورت سریال پشتیبانی می‌کند و نیازهای توسعه فنی متنوع را برآورده می‌کند.

ویژگی های اصلی
  • سبکی بی بدیل و حداقل بار:اندازه فوق العاده کوچک: 17.3×17.3×24.2 میلی متر (شامل لنز 9.1 میلی متر)؛ بسیار سبک وزن: 0.5±13.7 گرم (شامل لنز 9.1 میلی متر)؛ مصرف برق بسیار کم: 0.65 وات
  • پشتیبانی شده توسط ApexCore، حساس تر و شفاف تر:توسعه یافته بر اساس نسل بعدی آشکارساز مادون قرمز ApexCore، با حساسیت حرارتی کمتر از ≤25 mK. بهبود یافته با الگوریتم های پردازش تصویر نسل بعدی برای تصویربرداری واضح تر
  • توسعه آسان و یکپارچه سازی بدون درز:گزینه های متعدد لنز در دسترس برای مناسب با سناریوهای مختلف برنامه. پشتیبانی از چندین رابط خروجی تصویر: DVP8، LVDS، MIPI، USB 2.0 و BT.656. خروجی داده RAW/YUV/Matrix-TEMP با کنترل پورت سریال
مشخصات محصول
مدل iTL612PLUS
نشانگرهای آشکارسازهای IR
  • مواد حساس: VOx
  • وضوح: 640×512
  • اندازه پیکسل: 12 میکرومتر
  • پاسخ طیفی: 8μm ~ 14μm
  • NETD معمولی: ≤25mK
پردازش تصویر
  • نرخ فریم دیجیتال: 25/30 هرتز/50 هرتز
  • زمان راه اندازی: ≤6 ثانیه
  • ویدئوی دیجیتال: RAW/YUV/Matrix-TEMP
  • الگوریتم تصویر: NUC/3DNR/DNS/DRC/EE
  • نمایش تصویر: 10 (سیاه داغ/سفید داغ/شبه رنگ)
برقی
  • رابط خارجی استاندارد: رابط 30Pin_HRS: DF40C-30DP-0.4V(51)
  • رابط خارجی MIPI: 34Pin_Panasonic رابط رابط: AXE634124
  • رابط ارتباطی: TTL-232/USB2.0
  • رابط ویدئویی دیجیتال: DVP8/LVDS/MIPI/USB2.0/BT.656
  • ولتاژ تغذیه: 4.2-5.5V
  • مصرف برق معمولی: 0.65 وات
مکانیکی
  • اندازه (شامل لنز): 17.3×17.3×24.2 (عدسی 9.1 میلی متر)؛ 17.3 × 17.3 × 30.2 (لنز 13 میلی متر)؛ 17.3 × 17.3 × 38 (لنز 24 میلی متر)؛ 17.3×17.3×54 (لنز 45 میلی‌متری)
  • وزن (شامل لنز): 13.7±0.5 گرم (عدسی 9.1 میلی متر)؛ 17.9±0.5 گرم (عدسی 13 میلی متر)؛ 27.3±0.5 گرم (عدسی 24 میلی متر)؛ 51±0.5 گرم (عدسی 45 میلی متر)
سازگاری با محیط
  • دمای کارکرد: -40℃~+70℃
  • دمای ذخیره سازی: -45℃~+85℃
  • رطوبت: 5٪ ~ 95٪، غیر متراکم
  • لرزش: 5.35 گرم، لرزش تصادفی، 3 محوره
  • ضربه: نیمه موج سینوسی، 30 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار
  • گواهینامه: ROHS2.0/REACH
  • لنز نوری: فوکوس ثابت حرارتی: 9.1/13/24/45mm
کاربردهای صنعتی
  • آتش نشانی جنگل
  • تعمیر و نگهداری برق
  • بازرسی فتوولتائیک
  • نظارت بر امنیت
  • دستگاه های پوشیدنی
  • دستگاه های قابل حمل
درباره SensorMicro

SensorMicro به عنوان یک تولید کننده و ارائه دهنده خدمات آشکارسازهای مادون قرمز پیشرو در جهان، دارای سال ها تجربه عمیق در راه حل های تصویربرداری حرارتی مادون قرمز است. ما با هدایت فلسفه اصلی "SensorMicro, Sense More" و بر اساس نیازهای کاربر، به بازگشایی پتانسیل کامل فناوری مادون قرمز، ارائه محصولات با کارایی بالا و خدمات حرفه ای به مشتریان در سراسر جهان اختصاص یافته ایم.

سوالات متداول
مزایای آشکارسازهای مادون قرمز خنک نشده چیست؟

آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به دستگاه خنک کننده ندارد، می تواند در دمای اتاق کار کند و از مزایای شروع سریع، مصرف برق کم، اندازه کوچک، وزن سبک، عمر طولانی، هزینه کم و غیره برخوردار است.

ملاحظات کلیدی در آشکارساز مادون قرمز / ماژول حرارتی برای کاربرد شما چیست؟

ملاحظات کلیدی عبارتند از: وضوح آشکارساز، اندازه پیکسل، NETD، کیفیت تصویر، گزینه‌های لنز، مصرف انرژی، اندازه و وزن، رابط مکانیکی و الکتریکی، و بودجه.
