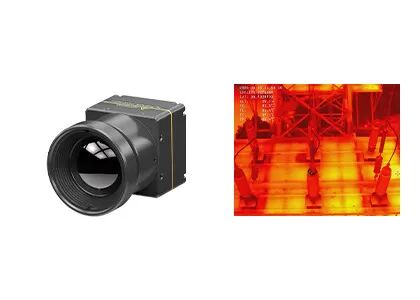

ماژول دوربین مادون قرمز پهپاد برای بازرسی برق
| محل منبع | ووهان ، استان هوبی ، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612R |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 640x512 / 12μm | NETD معمولی | ≤40mK |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | اندازه | 21x22.3x15.6 (با لنز 9.1mm) |
| محدوده دما | -20℃~+550℃ (قابل تنظیم) | دقت دما | ±3°C یا ±3٪ |
| برجسته کردن | دوربین مادون قرمز هواپیمای بدون سرنشین ITL612R,ماژول دوربین مادون قرمز هواپیمای بدون سرنشین |
||
توضیحات محصول
COIN612R دوربین حرارتی هواپیماهای بدون سرنشین
COIN612R 640x512 / 12μm دوربین حرارتی بدون سرنشین با ترموگرافی هوایی و تصویربرداری شفاف
توضیحات محصول
COIN612R یک دوربین حرارتی رادیومتریک برای هواپیماهای بدون سرنشین است و می تواند به طور گسترده ای در زمینه بازرسی های صنعتی، تشخیص فنی، نگهداری پیش بینی شده و غیره استفاده شود.این یک دوربین مادون قرمز LWIR بدون خنک کننده با طیف طیف 8 تا 14μm است.
هسته دوربین مادون قرمز COIN612R شامل یک کشنده حرارتی مادون قرمز 640x512 / 12μm (WLP) می باشد.این ماژول دوربین حرارتی همچنین دارای یک عملکرد ترموگرافیک اختیاری با محدوده اندازه گیری از -20 °C ~ 550 °C برای اندازه گیری دمای صنعتی است.
ویژگی های اصلی
- ميني سايز: 21x22.3x15.6 (با لنز 9.1mm)
- وزن کم
- NETD معمولی ≤40mk
- کیفیت تصویر بالا
- مصرف برق کم
- توسعه سریع و ادغام
مشخصات محصول
| مدل | COIN612/R |
| عملکرد آشکارگر IR | |
| مواد حساس | اکسید واندیم |
| قطعنامه | 640×512 |
| پیکسل پیچ | 12μm |
| دامنه طیف | 8μm ~ 14μm |
| NETD معمولی | ≤40mK |
| پردازش تصویر | |
| نرخ فریم | 25 هرتز/30 هرتز |
| زمان شروع | 5s |
| ویدیوی آنالوگ | PAL/NTSC |
| ویدیوی دیجیتال | RAW/YUV/BT656 |
| الگوریتم تصویر | اصلاح عدم یکسانی (NUC) کاهش 3D سر و صدا (3DNR) کاهش 2D سر و صدا (DNS) فشرده سازی دامنه پویا (DRC) تقویت لبه (EE) |
| زوم دیجیتال | 1 ~ 8X زوم مداوم، اندازه گام 1/8 (خرید YUV) |
| نمایش تصویر | سیاه داغ/سفید داغ/رنگ کاذب |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدیو |
| مشخصات الکتریکی | |
| رابط استاندارد خارجی | 50Pin_HRS: DF40C-50DP-0.4V ((51) ، (HRS، مرد) |
| کارت افزایشی USB | نوع C |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدیویی دیجیتال | CMOS8/CMOS16/LVDS/USB2.0 |
| ولتاژ تغذیه | ۴ تا ۵٫۵ ولت |
| مصرف برق معمولی | 0.9W |
| اندازه گیری دمای | |
| محدوده دمای عملیاتی | -10°C تا +50°C |
| محدوده اندازه گیری دمای | -20°C~150°C، 0°C~550°C (توسع پشتیبانی و سفارشی سازی) |
| دقت اندازه گیری دمای | بیشتر از ±3°C یا ±3٪ |
| اندازه گیری دمای منطقه ای | حداکثر، حداقل و میانگین ارزش دمای منطقه ای خروجی |
| SDK | ویندوز / لینوکس / ARM؛ تجزیه و تحلیل جریان ویدیو و تبدیل از خاکستری به درجه حرارت |
| ویژگی های فیزیکی | |
| اندازه (ملی متر) | 25.4×25.4×27.4 (با لنز 9.1mm) 25.4×25.4×39.5 (با لنز 13 میلی متری) 25.4×25.4×38.3 (با لنز 19 میلی متری) |
| وزن | 27g±2g (با لنز 9.1mm) 40g±2g (با لنز 13mm) 41g±2g (با لنز 19mm) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C ~ +70°C |
| دمای ذخیره سازی | -45°C ~ +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | ارتعاش تصادفی 5.35grms، 3 محور |
| شوک | موج نیمه سینوس، 40g/11ms، 3 محور 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| اپتیک | |
| لنز اختیاری | فوکوس ثابت: 9.1mm/13mm/19mm |
| سطح حفاظت | درجه بندی IP67 (سطح جلویی) |
کاربردهای صنعتی
دوربین حرارتی COIN612R برای UAV می تواند برای بازرسی انرژی الکتریکی، بازرسی خورشیدی، شناسایی حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی،تحقیقات پلیس، امداد و نجات فاجعه ، پیشگیری از آتش سوزی جنگل ، ایمنی شهری و غیره
مزایای ما
طیف گسترده ای از فرمت های محصول از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای ادغام مختلف.
تنوع غنی محصولات
رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
عملکرد خارق العاده
تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا طراحی شده برای انجام در طیف گسترده ای از چالش های زیست محیطی.
ادغام آسان
گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند.
سوالات عمومی
1تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسام با دمای بالاتر از صفر مطلق (-273 درجه سانتیگراد) می توانند اشعه مادون قرمز را تشعشع دهند.با استفاده از دتکتور دوربین مادون قرمز برای اندازه گیری تفاوت دمای تابش مادون قرمز بین هدف خود و پس زمینه، می توانید تصاویر مختلف مادون قرمز، که همچنین تصاویر حرارتی نامیده می شود، دریافت کنید.
2-دتاکتورهای مادون قرمز چطور کار می کنند؟
تابش مادون قرمز که توسط هدف منتشر می شود وارد محدوده حسگر دتکتور حرارتی می شود.سپس آشکارگر مادون قرمز سیگنال تشعشعات با شدت متفاوت را به سیگنال الکتریکی مربوطه تبدیل می کند.، و سپس از طریق تقویت و پردازش ویدیو، تصویر مادون قرمز را تشکیل می دهد که می تواند با چشم غیرمسلح مشاهده شود.
3مزاياي دتکتور هاي فرعي سرخ سرد چيست؟
آشکارساز سطح فوکال مادون قرمز خنک شده در دمای پایین کار می کند که توسط یک آشکارساز خنک کننده (ddc) تامین می شود.آن را حساسیت بالا دارد و می تواند تفاوت دما ظریف تر از آشکارگر مادون قرمز خنک تشخیص دهدمی تواند اشیاء را در فاصله بسیار طولانی که بیش از ده کیلومتر فاصله دارد تشخیص دهد.ساختار آشکارگر خنک شده بسیار پیچیده است که منجر به هزینه نسبتا بالا نسبت به آشکارگر خنک نشده می شود..
