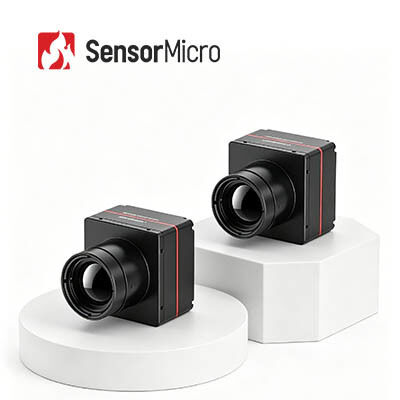

ماژول دوربین حرارتی با رزولوشن 1280x1024 12μm اندازه پیکسل برای تشخیص برد بلند

  • 1280x1024 Resolution 12μm Pixel Size Thermal Camera Module for Long Range Detection
محل منبع ووهان ، استان هوبی ، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iSE1212
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 1280x1024/12μm NETD ≤30mK
محدوده طیفی 8 تا 14 میکرومتر الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC
نرخ فریم دیجیتال 25 هرتز / 30 هرتز / 50 هرتز زوم دیجیتال 1X/2X/4X/8X
برجسته کردن

IR دوربین حرارتی با وضوح بالا

,

ماژول دوربین حرارتی OEM با وضوح بالا
پیام بگذارید
توضیحات محصول
ماژول دوربین حرارتی با وضوح بالا OEM 1280x1024 / 12μm تشخیص برد بلند
بررسی اجمالی محصول
ماژول مادون قرمز خنک نشده 1280x1024 / 12 میکرومتر با پایداری بالا برای تصویربرداری حرارتی بسیار شفاف

هسته دوربین حرارتی iSE1212 دارای یک آرایه بزرگ با وضوح 1280x1024 با پیشرفته‌ترین آشکارساز مادون قرمز LWIR با اندازه پیکسل 12 میکرومتر است.
این ماژول تصویربرداری حرارتی با ارائه بیش از دوبرابر وضوح سنسور هسته های 640x480، تصویربرداری حرارتی موج بلند را بالا می برد. تشخیص دوربرد را تضمین می کند و در عین حال میدان دید وسیعی را حفظ می کند - یک دوربین 640 با فاصله کانونی یکسان فقط نیمی از میدان دید دوربین 1280 را ارائه می دهد.

ویژگی های اصلی
  • تصویربرداری با وضوح بالا با تصاویر صاف- تصویربرداری حرارتی مگاپیکسلی با عملکرد صاف و بدون تاخیر ارائه می کند. میدان دید وسیع‌تر، پوشش زاویه بزرگ‌تر، محدوده تشخیص طولانی‌تر و جزئیات بیشتر.
  • عملکرد بدون شاتر برای عملکرد بی صدا- بدون نیاز به کالیبراسیون شاتر در حین استفاده، از بین بردن لکنت تصویر رایج در طرح های سنتی. عملیات بی صدا به جلوگیری از شناسایی توسط اهداف کمک می کند.
  • ویژگی های غنی و یکپارچه دوستانه- پشتیبانی از الگوریتم های با وضوح فوق العاده، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، کالیبراسیون با یک کلیک و سازگاری با نمایشگرهای مختلف Micro OLED. سازگار با طیف گسترده ای از لنزهای نوری و اجزای توسعه یافته برای توسعه آسان ثانویه و یکپارچه سازی سیستم انعطاف پذیر.
مشخصات محصول
مدل iSE1212
نشانگرهای آشکارسازهای IR
مواد حساس VOx
قطعنامه 1280×1024
اندازه پیکسل 12 میکرومتر
پاسخ طیفی 8μm ~ 14μm
NETD معمولی ≤30mK
پردازش تصویر
پیکسل های موثر 1280×1024
نرخ فریم دیجیتال 25 هرتز / 30 هرتز / 50 هرتز
زمان راه اندازی 7 ثانیه
ویدیو دیجیتال YUV420/YUV422/RGB888/RAW
الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC
بدون کرکره پشتیبانی می شود
نمایش تصویر 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ)
جهت تصویر افقی / عمودی / مورب
زوم دیجیتال 1x/2x/4x/8x
روشنایی تصویر خودکار/دستی
کنتراست تصویر خودکار/دستی
حالت جبران دستی
رتیکل پشتیبانی می شود
عملکرد سیستم
حالت خواب پشتیبانی می شود
تنظیمات منو قابل تنظیم
زبان منو چینی / انگلیسی
کالیبراسیون افست پشتیبانی می شود
صفحه کلید ≥4 (عملکردهای دکمه قابل تنظیم)
رانندگی OLED پشتیبانی از I2C، پورت موازی 16bit/24bit، datavalid و سایر سیگنال های صفحه نمایش درایو
Direct Drive Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
از سیگنال های نمایش MIPI پشتیبانی می کند و می تواند مستقیماً صفحه نمایش IBOE VX039FHP-NH4 را هدایت کند.
نرم افزار کامپیوتر
نرم افزار کامپیوتر کنترل ماژول و نمایش ویدئو
برقی
رابط خارجی استاندارد
50 پین: BP040SB-50-0114-B-R0
رابط ارتباطی TTL-232/USB
رابط ویدئویی دیجیتال DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
اجزای افزونه USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
رابط الکتریکی
ولتاژ تغذیه 2.7 ولت تا 5.3 ولت
مصرف برق معمولی 1.2W@25Hz@23±3℃
مکانیکی/لنز
اندازه هسته لخت (میلی متر) 38×39×28 68×69×30.2
وزن هسته خالی (گرم) 3±65 3±88.5
لنز نوری فوکوس ثابت Athermal: 14mm/19mm/25mm/35mm فوکوس ثابت Athermal: 50mm/100mm
لنز موتوری: 75mm/100mm/150mm
زوم پیوسته: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm
اجزای شاتر اختیاری
سطح حفاظت IP67 (لنز جلو)
سازگاری با محیط
دمای عملیاتی -40℃~+70℃
دمای ذخیره سازی -45℃~+85℃
رطوبت 5٪ ~ 95٪، غیر متراکم
لرزش 5.35 گرم، لرزش تصادفی، 3 محوره
تاثیر نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار 500 گرم @ 1 میلی‌ثانیه
گواهینامه ROHS2.0/REACH
کاربردهای صنعتی
چشم انداز صنعتیآتش نشانی و نجاتنظارت امنیتیمشاهده در فضای بازماشین بیناییلوازم الکترونیکی مصرفی
مزایای محصول
  • سبد محصولات متنوع- طیف گسترده ای از فرمت های محصول از جمله آشکارسازهای مادون قرمز، هسته های دوربین و ماژول ها برای برآورده کردن الزامات مختلف یکپارچه سازی.
  • تنوع محصول غنی- رزولوشن های چندگانه آرایه، اندازه پیکسل، باند موج، و ترکیب گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
  • عملکرد برجسته- تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا، و قابلیت اطمینان قوی - طراحی شده برای انجام در طیف گسترده ای از چالش های محیطی.
  • ادغام آسان- گزینه های رابط چندگانه یکپارچه سازی را ساده می کند و توسعه سریع در زمینه های مختلف برنامه را امکان پذیر می کند.
سوالات متداول
چگونه وضوح آشکارساز مادون قرمز مناسب را انتخاب کنیم؟
این به نیازها و کاربردهای واقعی محصولات شما بستگی دارد و قیمت نیز عاملی است که باید در نظر گرفته شود. اگر کیفیت تصویر مهم نیست، می توانید آشکارسازهای مادون قرمز با وضوح کمتر مانند 120x90، 256x192 یا 400x300 را انتخاب کنید. اگر برای اهداف خاصی مانند نظارت از راه دور به تصاویر بسیار واضح نیاز دارید، می توانید آشکارسازهای مادون قرمز با وضوح بالا 1280x1024 را انتخاب کنید.
چگونه شبه رنگ مناسب را برای تصویربرداری حرارتی انتخاب کنیم؟
  • سفید خاکستری بیشتر برای اهدافی با اختلاف دمایی کم مناسب است
  • قرمز و آبی برای صحنه هایی که باید نقاط مشکل پیدا شود مناسب تر است
  • قرمز آهنی پالت رنگ استاندارد صنعت برق است
توجه: صرف نظر از اینکه کدام پالت را انتخاب می کنید، خوانش دمای حرارتی تغییر نخواهد کرد.
چگونه یک لنز دوربین حرارتی مادون قرمز مناسب انتخاب کنیم؟
  • لنز استانداردمی تواند اهداف معمولی را با فاصله مناسب برآورده کند
  • لنز تله فوتوبرای اهدافی که نسبتا کوچک هستند و نیاز به مشاهده از فاصله دور دارند مناسب است
  • لنز وایدبرای دیدن جزئیات بیشتر اجسام در فاصله نزدیک بهتر است
  • لنز ماکروبرای دیدن اهداف بسیار کوچک در فاصله نزدیک مانند مدارهای تراشه است
