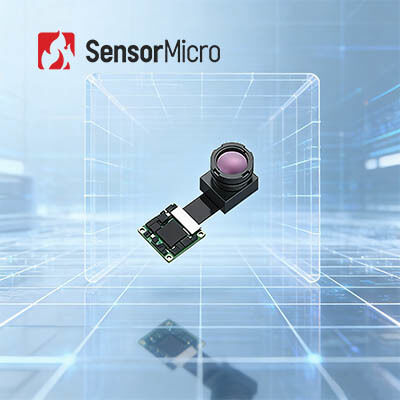

هسته دوربین حرارتی بدون خنک شدن با وضوح 256 × 192 و 12μm Pixel Pitch برای اندازه گیری دمای -20 °C ~ + 550 °C
| محل منبع | ووهان ، استان هوبی ، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | Mini212G2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 256×192 | Pixel Pitch | 12 میکرومتر |
|---|---|---|---|
| محدوده دما | -20℃~+550℃ | مصرف برق | 330 میلی وات |
| نرخ فریم | ترموگرافی: 25 هرتز، تصویربرداری: 50 هرتز | رابط ویدئویی آنالوگ | CVBS (PAL/NTSC) |
| برجسته کردن | هسته دوربین حرارتی 120x90,هسته دوربین خنک نشده LC160,هسته دوربین حرارتی RoHS |
||
توضیحات محصول
هسته دوربین حرارتی خنک نشده 256×192/12μm برای اندازه گیری دما
بررسی اجمالی محصول
این ماژول فشرده مادون قرمز یک آشکارساز مادون قرمز خنک نشده با بسته بندی سطح ویفر 256×192/12μm را ادغام می کند. با رابط SDK و USB، ماژول حرارتی خنک نشده Mini212G2 برای ادغام آسان و توسعه ثانویه طراحی شده است. دارای محدوده اندازه گیری دما از -20 تا +550 درجه سانتیگراد با دقت ± 2 ℃ یا ± 2 ٪.
ویژگی های اصلی
- ماژول مینیاتوری با خروجی تصویربرداری حرارتی مستقیم
- مجهز به آشکارساز مادون قرمز در سطح ویفر 256×192/12μm خود ساخته
- طراحی فوق العاده فشرده: اندازه 17×17 میلی متر (PCBA)، وزن آن تنها 4 گرم
- برد پردازش ISP یکپارچه و الگوریتم های تصویر پیشرفته
- تشخیص دقیق، پیکربندی انعطاف پذیر
- اندازه گیری دما با دقت بالا با دقت ± 2 ℃
- از اندازه گیری نقطه، مساحت و فول فریم پشتیبانی می کند
- چندین گزینه لنز میدان دید در دسترس است
- رابط های غنی برای ادغام آسان
- رابط های خروجی ویدئوی دیجیتال USB2.0 / MIPI / DVP / BT.656 / LVDS
- کاملاً با رابط های استاندارد صنعتی سازگار است
مشخصات محصول
| مدل | Mini212G2 |
|---|---|
| قطعنامه | 256×192 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8 تا 14 میکرومتر |
| NETD | ≤50mK |
| داده های خروجی | 14 بیت خام |
| نرخ فریم | ترموگرافی: 25 هرتز، تصویربرداری: 50 هرتز |
| حالت فوکوس | تمرکز رایگان |
| لنز (HFOV/FL) | 17.5 درجه / 10 میلی متر | 25 درجه / 7 میلی متر | 56 درجه / 3.2 میلی متر | 90 درجه / 2.1 میلی متر |
| وزن (گرم) | 7.1 | 6.4 | 4 | 6.8 |
| اندازه PCBA (میلی متر) | 17×17 |
| رابط ویدئویی دیجیتال | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| رابط ویدئویی آنالوگ | CVBS (PAL/NTSC) |
| ولتاژ عملیاتی | 3.3 ولت ± 0.1 ولت |
| مصرف برق معمولی | 330 میلی وات |
| محدوده اندازه گیری دما | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| دقت اندازه گیری دما | بیشتر از ± 2 ℃ / ± 2٪ |
| دمای عملیاتی | -40℃~+70℃ |
| رطوبت | 5% ~ 85% |
| دمای ذخیره سازی | -45℃~+85℃ |
| گواهینامه | RoHS 2.0 / Reach |
کاربردهای صنعتی
این محصول برای کاربردهای AIoT، ماشین بینایی، دید صنعتی، نظارت بر امنیت و مشاهده در شب طراحی شده است:
- AIoT:ادغام در دستگاه های فشرده AIoT از جمله لوازم خانگی هوشمند، دستگاه های پوشیدنی و مانیتورهای هوشمند محیطی
- چشم انداز صنعتی:نظارت بر زمان واقعی تجهیزات صنعتی، پردازش لیزر و سناریوهای جوشکاری، تشخیص نیمه هادی
- نظارت بر امنیت:شناسایی متجاوزان غیرقانونی و زنگ هشدار در زمان واقعی
درباره SensorMicro
SensorMicro به عنوان یک تولید کننده و ارائه دهنده خدمات آشکارسازهای مادون قرمز پیشرو در جهان، دارای سال ها تجربه عمیق در راه حل های تصویربرداری حرارتی مادون قرمز است. ما با هدایت فلسفه اصلی "SensorMicro, Sense More" و بر اساس نیازهای کاربر، به بازگشایی پتانسیل کامل فناوری مادون قرمز، ارائه محصولات با کارایی بالا و خدمات حرفه ای به مشتریان در سراسر جهان اختصاص یافته ایم.
سوالات متداول
تفاوت بین نور کم، IR فعال و تصویربرداری حرارتی چیست؟
نور کم:به نور طبیعی نیاز دارد و تصاویر نور طبیعی ضعیف را از طریق تشدید کننده های تصویر به تصاویر الکترونیکی پیشرفته تبدیل می کند.
IR فعال:به طور فعال نور مادون قرمز ساطع می کند و از پرتوهای مادون قرمز منعکس شده توسط اهداف استفاده می کند. اختفا بسیار ضعیفی دارد.
تصویربرداری حرارتی:به هیچ نوری نیاز ندارد و یک دید در شب مادون قرمز غیرفعال است که تفاوت تابش مادون قرمز بین اهداف و صحنه ها یا قسمت های مختلف یک جسم را تشخیص می دهد. تحت تأثیر تغییرات در شرایط نوری اطراف، در طول شب، یا حتی در مه، باران و سایر محیط های خشن قرار نمی گیرد.
آیا می توانید تصویربرداری حرارتی را مسدود کنید؟
در بیشتر موارد، شما نمی توانید تصویربرداری حرارتی را مسدود کنید. با این حال، اشعه مادون قرمز نمی تواند به دیوارها نفوذ کند و شیشه می تواند IR را مسدود کند. برای جلوگیری از تشخیص، می توانید پشت شیشه یا دیوارها پنهان شوید تا تصویربرداری حرارتی را مسدود کنید.
