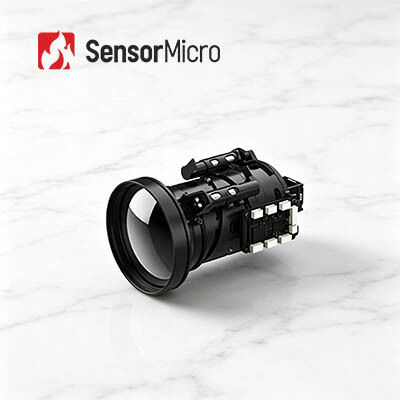

ماژول دوربین حرارتی LWIR با وضوح 640x512 و اندازه پیکسل 12μm برای تصویربرداری حرارتی روشن

  • LWIR Thermal Camera Module with 640x512 Resolution and 12μm Pixel Size for Clear Thermal Imaging
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iSE612
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
NETD معمولی ≤20mK نرخ فریم دیجیتال 50 هرتز
نوع ماژول دوربین خنک نشده الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC
قطعنامه 640x512 / 12μm مصرف برق معمولی 0.8W@50Hz@23±3℃
برجسته کردن

ماژول دوربین حرارتی 400x300

,

77g ماژول دوربین حرارتی
پیام بگذارید
توضیحات محصول
ماژول دوربین حرارتی LWIR 640x512 / 12μm با تصویربرداری حرارتی شفاف
ماژول دوربین مادون قرمز LWIR 640x512/12 میکرومتر خنک نشده با تصویربرداری حرارتی شفاف
هسته مادون قرمز iSE612 با قابلیت تصویربرداری پایدار، هزینه اقتصادی و عملکرد ادغام آسان متمایز است. مجهز به سنسور حرارتی بسته بندی سرامیکی ApexCore با وضوح 640×512 و اندازه پیکسل 12 میکرومتر، به دقت تشخیص حرارتی عالی و سطح نویز کم تحت استاندارد NETD≤20mK دست می یابد.
این دستگاه بدون کالیبراسیون شاتر کار می کند، از لکنت متناوب قاب کاملاً جلوگیری می کند و خروجی تصویر حرارتی مداوم و صاف را در حین مشاهده حفظ می کند.
ظاهر مینیاتوری آن مزایای برجسته ای در نصب و چیدمان دارد. اندازه گیری جمع و جور و وزن کم هسته، آن را کاملاً در فضای باریک دستگاه های مختلف قرار می دهد. طراحی ساختار معقول صرفه جویی در فضا تا حد زیادی انعطاف پذیری مونتاژ سیستم و برنامه ریزی کلی چیدمان را بهبود می بخشد.
عملکردهای داخلی غنی چندین حالت عملی مانند بهینه سازی با وضوح فوق العاده، مشاهده تصویر در تصویر و حالت خواب صرفه جویی در مصرف انرژی را پوشش می دهند. همچنین از ویرایش انعطاف پذیر OSD و کالیبراسیون سریع با یک کلیک پشتیبانی می کند. سازگاری کامل با صفحه نمایش های مختلف، لنزهای نوری و لوازم جانبی توسعه یافته، گسترش عملکرد بعدی و توسعه سفارشی را تسهیل می کند، به خوبی برنامه های متنوع بازار و نیازهای تطبیق تجهیزات را برآورده می کند.
ویژگی های اصلی
صاف، پایدار و مقرون به صرفه بالا
  • بدون کالیبراسیون شاتر در حین کار، حذف لکنت تصویر رایج در سیستم‌های مبتنی بر شاتر سنتی
  • از ردیاب بسته بندی سرامیکی ApexCore مقرون به صرفه، NETD≤20mK استفاده می کند
جمع و جور و سبک، انعطاف پذیر برای ادغام
  • ابعاد به کوچکی 25.4×25.4×22.7 میلی متر، وزن هسته خالی ≤26±1.5 گرم
  • طراحی ساختاری با صرفه جویی در فضا، امکان چیدمان و یکپارچه سازی سیستم انعطاف پذیر را فراهم می کند
ویژگی های غنی برای یکپارچه سازی بدون درز
  • پشتیبانی از الگوریتم های با وضوح فوق العاده، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، کالیبراسیون با یک کلیک و سازگاری با نمایشگرهای مختلف Micro OLED
  • سازگار با چندین لنز نوری و اجزای داخلی برای توسعه آسان ثانویه و سفارشی سازی سیستم
مشخصات محصول
مدل iSE612
نشانگرهای آشکارسازهای IR
مواد حساس VOx
قطعنامه 640×512
اندازه پیکسل 12 میکرومتر
پاسخ طیفی 8μm ~ 14μm
NETD معمولی

≤20mK
پردازش تصویر
نرخ فریم دیجیتال 50 هرتز
زمان راه اندازی 6 ثانیه
ویدیو دیجیتال YUV420/YUV422/RGB888/RAW
الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC
بدون کرکره پشتیبانی می شود
نمایش تصویر 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان1 / رنگین کمان 2 / ته رنگ / سیاه داغ)
جهت تصویر افقی / عمودی / مورب
زوم دیجیتال 1x/2x/4x/8x
حالت جبران دستی
برقی
رابط خارجی استاندارد 50 پین: BP040SB-50-0114-B-R0
رابط ارتباطی TTL-232/USB2.0
رابط ویدئویی دیجیتال DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
اجزای افزونه USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
رابط الکتریکی
ولتاژ تغذیه 2.7 ولت تا 5.3 ولت
مصرف برق معمولی 0.8W@50Hz@23±3℃
مکانیکی / لنز
اندازه هسته لخت 25.4×25.4×22.7 میلی متر φ36×24.3 میلی متر
وزن هسته خالی 26±1.5 گرم 1.5±28 گرم
لنز نوری فوکوس ثابت Athermal: 4.8/9.1/13/19mm
  • Athermal فوکوس ثابت: 25/35/50/70/100mm
  • فوکوس دستی: 25/35/50 میلی متر
  • لنز موتوری: 75/100/150mm
  • بزرگنمایی پیوسته: 15~75/20~100/28~90/30~150/30~180/25~225mm
تاثیر نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار 1500 گرم@0.4 میلی‌ثانیه
لرزش

5.35 گرم، لرزش تصادفی، 3 محوره
اجزای شاتر اختیاری
سازگاری با محیط
دمای عملیاتی -40℃~+70℃
دمای ذخیره سازی -45℃~+85℃
رطوبت 5٪ ~ 95٪، غیر متراکم
گواهینامه ROHS2.0/REACH
کاربردهای صنعتی
ماژول دوربین حرارتی iSE612 به طور گسترده در دید صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، دید ماشین، لوازم الکترونیکی مصرفی و غیره استفاده می شود.
شریک مورد اعتماد شما در سنجش مادون قرمز
تخصص فنی عمیق
با سالها تجربه در تحقیق، توسعه و کاربرد فناوری حسگر مادون قرمز، ما قابلیت های قوی در طراحی تراشه، ساخت ویفر، بسته بندی و آزمایش و همچنین یکپارچه سازی سیستم ایجاد کرده ایم. شالوده مستحکم ما را قادر می سازد تا به طور مداوم محصولات نوآورانه و قابل اعتمادی را ارائه دهیم که نیازهای در حال تحول بازار را برآورده می کند.
تمرکز بر نوآوری و پیاده سازی عملی در سنجش مادون قرمز
ما متعهد هستیم که پیشرفت‌های تکنولوژیکی را در تصویربرداری حرارتی ایجاد کنیم و دائماً مرزها را در NETD، SWaP و دمای عملیاتی جابجا کنیم. محصولات ما به طور مداوم در کاربردهای امنیتی، نظارت صنعتی، سیستم های هوشمند و موارد دیگر پیشرو هستند.
سبد محصولات متنوع
با حمایت R&D مستقل و مسیرهای فنی متعدد، ما طیف گسترده‌ای از اجزای تشخیص مادون قرمز را ارائه می‌کنیم - هم خنک‌شده و هم خنک‌نشده - راه‌حل‌های مناسب برای طیف گسترده‌ای از صنایع ارائه می‌کند.
اعتبار سنجی دقیق قابلیت اطمینان تضمین کیفیت را تضمین می کند
با پشتیبانی از یک سیستم مدیریت کیفیت قوی، محصولات ما تحت چندین روش آزمایش در طول تولید قرار می گیرند تا از ثبات و قابلیت اطمینان طولانی مدت اطمینان حاصل شود.
پشتیبانی فنی حرفه ای و خدمات توسعه مشترک
تیم مهندسی ما برای تسریع یکپارچه‌سازی سیستم، بهبود کارایی و کوتاه‌تر کردن زمان عرضه به بازار، از نزدیک با تیم‌های تحقیق و توسعه و محصول مشتریان همکاری می‌کند. موفقیت شما ماموریت مشترک ماست.
سوالات متداول
1. تفاوت بین آشکارسازهای IR خنک نشده و سرد شده چیست؟
در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز در بازار وجود دارد، سرد و خنک نشده.
آشکارساز IR خنک نشده در دمای محیط کار می کند. این بر اساس صنعت نیمه هادی است و بنابراین معمولا می تواند در حجم بزرگ با اندازه کوچک و هزینه کم ساخته شود. آشکارسازهای IR خنک نشده به طور گسترده در دستگاه های قابل حمل / دستی / موبایل استفاده می شود.
آشکارسازهای IR خنک شده در واحدی بسته بندی می شوند که آنها را در دمای بسیار پایین نگه می دارد که باید توسط یک خنک کننده کرایو پشتیبانی شود. آنها بسیار بزرگتر، گرانتر و کمتر قابل اعتمادتر از سنسورهای خنک نشده هستند، عمدتاً به دلیل سیستم های خنک کننده پیچیده آنها. با این حال، سیستم‌های خنک‌شده فوق‌العاده حساس هستند و معمولاً با اپتیک‌های فاصله کانونی طولانی کار می‌کنند تا به ماموریت دوربرد دست یابند.
