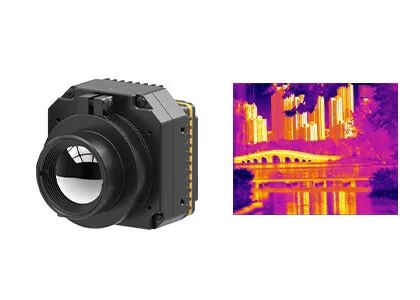

ماژول دوربین حرارتی LWIR 400x300 / 17μm با تصویربرداری حرارتی واضح
| محل منبع | ووهان ، استان هوبی ، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | PLUG417 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| NETD | 30mK | وزن | ≤77 گرم |
|---|---|---|---|
| تایپ کنید | ماژول دوربین خنک نشده | نرخ فریم | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
| قطعنامه | 400x300 / 17μm | مصرف برق معمولی | ＜1.1W |
| برجسته کردن | ماژول دوربین حرارتی 400x300,77g ماژول دوربین حرارتی |
||
توضیحات محصول
ماژول دوربین مادون قرمز LWIR 400x300/17μm بدون خنک شدن با تصویربرداری حرارتی روشن
توضیحات محصول
PLUG417 یکی از ماژول های تصویربرداری حرارتی بدون خنک شدن سری PLUG است. شامل سنسور تصویربرداری حرارتی بدون خنک شدن 400x300 / 17μm، مجموعه کامل از اجزای نوری،مدار پردازش سیگنال و الگوریتم پردازش تصویر منحصر به فرد، ماژول سنسور مادون قرمز PLUG417 تصویر واضح و عملکرد برتر را ارائه می دهد.
ماژول های دوربین سنسور حرارتی سری PLUG به طور خاص برای نیازهای مختلف مشاهده شخصی توسعه یافته اند.که دارای رابط های صنعتی استاندارد مختلف و گزینه های لنز مادون قرمز برای پاسخگویی به الزامات ادغام خاص هستندبرخی از راه حل های حرفه ای تصویربرداری حرارتی در بسیاری از برنامه ها استفاده شده است.
ویژگی های اصلی
- NETD<30mk، حساسیت بالا
- عملکرد پایدار
- ادغام آسان و پلاگین
- کیفیت تصویر و جزئیات واضح
- سازگاری قوی با محیط زیست
مشخصات محصول
| مدل | PLUG417 |
| عملکرد آشکارگر IR | |
| قطعنامه | 400x300 |
| پیکسل پیچ | 17μm |
| دامنه طیف | 8 تا 14μm |
| NETD | <30mk |
| پردازش تصویر | |
| نرخ فریم | 9 هرتز/25 هرتز/30 هرتز/50 هرتز/60 هرتز |
| زمان شروع | <10s |
| ویدیوی آنالوگ | PAL/NTSC |
| ویدیوی دیجیتال | RAW/YUV/BT656/LVDS |
| اجزای تمدید | USB/Camerlink |
| حالت ضخیم کردن | خطی/ هیستگرام/ مخلوط |
| زوم دیجیتال | 1~8X زوم مستمر، اندازه گام 1/8 |
| نمایش تصویر | سیاه داغ/سفید داغ/رنگ کاذب |
| جهت تصویر | افقی/ عمودی/ قطری |
| الگوریتم تصویر | NUC/AGC/IDE |
| مشخصات الکتریکی | |
| رابط استاندارد خارجی | رابط 50pin_HRS |
| حالت ارتباط | RS232-TTL، 115200bps |
| ولتاژ تغذیه | 4.5 تا 6 ولت |
| مصرف برق معمولی | <1.1W |
| ویژگی های فیزیکی | |
| ابعاد (ملی متر) | 44.5mmx44.5mmx36.6mm |
| وزن | ≤ 77g |
| سازگاری با محیط زیست | |
| دمای کار | -40°C ~ +70°C |
| دمای ذخیره سازی | -45°C ~ +85°C |
| رطوبت | ۵٪ تا ۹۵٪، بدون فشرده سازی |
| ارتعاش | ارتعاش تصادفی 5.35grms، 3 محور |
| شوک | موج نیمه سینوس، 40g/11ms، 3 محور 6 جهت |
| اپتیک | |
| لنز اختیاری | فوکوس ثابت: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm لنز موتور: 75mm/100mm/150mm زوم نوری مداوم: 30-150mm |
کاربردهای صنعتی
ماژول دوربین حرارتی PLUG417 به طور گسترده ای در زمینه امنیت و نظارت ، در فضای باز ، اجرای قانون ، آتش نشانی و نجات ، ADAS ، بار مفید UAV و غیره استفاده می شود.
شریک قابل اعتماد شما در سنجش مادون قرمز
•تخصص فنی عمیق
با سالها تجربه در تحقیق، توسعه و استفاده از تکنولوژی سنسور مادون قرمز، ما توانایی های قوی در طراحی تراشه، ساخت و ساز وبسته بندی و آزمایش، و همچنین ادغام سیستم. پایه محکم ما ما را قادر می سازد تا به طور مداوم محصولات نوآورانه و قابل اعتماد را ارائه دهیم که نیازهای در حال تغییر بازار را برآورده می کنند.
•تمرکز بر نوآوری و پیاده سازی عملی در سنجش مادون قرمز
ما متعهد به پیشبرد پیشرفت های تکنولوژیکی در تصویربرداری حرارتی هستیم، به طور مداوم مرزهای NETD،SWaP و دمای عملیاتی را گسترش می دهیم.محصولات ما به طور مداوم در برنامه های کاربردی در سراسر امنیت پیشرو هستند، نظارت صنعتی، سیستم های هوشمند، و بیشتر.
•مجموعه متنوع محصولات
با پشتیبانی از تحقیق و توسعه مستقل و مسیرهای فنی متعدد،ما طیف گسترده ای از قطعات تشخیص مادون قرمز را ارائه می دهیم که برای انواع صنایع مختلف راه حل های سفارشی ارائه می دهند..
•اعتبار سنجی دقیق تضمین کیفیت است
با پشتیبانی از یک سیستم مدیریت کیفیت قوی، محصولات ما از روش های آزمایش متعدد در طول تولید برای اطمینان از ثبات و قابلیت اطمینان طولانی مدت برخوردار هستند.
•خدمات پشتیبانی فنی حرفه ای و توسعه مشترک
تیم مهندسی ما با مشتریان ٬ تیم های تحقیق و توسعه و تیم های محصول در ارتباط نزدیک کار می کنند تا یکپارچه سازی سیستم را تسریع کنند ، کارایی را بهبود بخشند و زمان عرضه را کوتاه کنند. موفقیت شما ماموریت مشترک ما است.
سوالات عمومی
1تفاوت بين دتکتورهای IR بدون خنک کننده و خنک کننده چیست؟
در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز در بازار وجود دارد، خنک شده و خنک نشده.
آشکارساز IR بدون خنک کننده در دمای محیط کار می کند. این بر اساس صنعت نیمه هادی است و بنابراین معمولاً می تواند در حجم بزرگ با اندازه کوچک و هزینه کم تولید شود.آشکارسازان IR غیر خنک شده به طور گسترده ای در دستگاه های قابل حمل / دستی / تلفن همراه استفاده می شوند.
آشکارسازان IR خنک شده در یک واحد بسته بندی شده اند که آنها را در دمای بسیار پایین نگه می دارد که باید توسط یک خنک کننده کریو پشتیبانی شود.گران تر و کمتر قابل اعتماد از سنسورهای خنک نشدهبا این حال، سیستم های خنک شده بسیار حساس هستند و معمولاً با نوری با فاصله کانونی طولانی کار می کنند تا ماموریت دور را به دست آورند.
