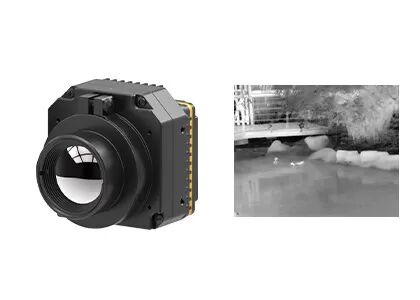

400x300 / 17μm هسته دوربین حرارتی یکپارچه در دوربین امنیتی حرارتی برای نظارت
| محل منبع | ووهان ، استان هوبی ، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | PLUG417 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| تایپ کنید | ماژول دوربین خنک نشده | NETD | 30mK |
|---|---|---|---|
| قطعنامه | 400x300 / 17μm | مصرف برق معمولی | ＜1.1W |
| نرخ فریم | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز | وزن | ≤77 گرم |
| برجسته کردن | 400x300 هسته دوربین حرارتی,مشاهده دوربین حرارتی شخصی سازی شده |
||
توضیحات محصول
هسته دوربین حرارتی 400x300 / 17μm که در دوربین امنیتی حرارتی برای نظارت ادغام شده است
توضیحات محصول
PLUG417 یکی از ماژول های سنسور تصویربرداری حرارتی بدون خنک شدن سری PLUG است. شامل سنسور تصویربرداری حرارتی بدون خنک شدن 400x300 / 17μm ، مجموعه کامل اجزای نوری ،مدار پردازش سیگنال و الگوریتم پردازش تصویر منحصر به فرد، ماژول سنسور مادون قرمز PLUG417 تصویر شفاف، کیفیت صاف و عملکرد برتر را تضمین می کند.
ماژول دوربین سنسور حرارتی PLUG417 طیف وسیعی از رابط های رایج صنعت را برای پلاگین و ادغام آسان در دوربین های مادون قرمز OME فراهم می کند.ما چند راه حل موفق تصویربرداری حرارتی داریم که در بسیاری از برنامه ها استفاده می شود.
ما یک تامین کننده از کشنده های مادون قرمز سنسورها و هسته های دوربین های حرارتی OEM هستیم. ما بیش از 10 سال تجربه در صنایع تصویربرداری مادون قرمز حرارتی داریم.ما تیم خدمات پس از فروش حرفه ای برای ارائه به مشتریان با پاسخ حرفه ای. برای هر گونه سوال یا مشکل، لطفا با ما در هر زمان تماس بگیرید، ما در اولین بار برای شما به پاسخ خواهد بود.
ویژگی های اصلی
- NETD<30mk، حساسیت بالا
- عملکرد پایدار
- ادغام آسان و پلاگین
- کیفیت تصویر و جزئیات واضح
- سازگاری قوی با محیط زیست
مشخصات محصول
| مدل | PLUG417 |
| عملکرد آشکارگر IR | |
| قطعنامه | 400x300 |
| پیکسل پیچ | 17μm |
| دامنه طیف | 8 تا 14μm |
| NETD | <30mk |
| پردازش تصویر | |
| نرخ فریم | 9 هرتز/25 هرتز/30 هرتز/50 هرتز/60 هرتز |
| زمان شروع | <10s |
| ویدیوی آنالوگ | PAL/NTSC |
| ویدیوی دیجیتال | RAW/YUV/BT656/LVDS |
| اجزای تمدید | USB/Camerlink |
| حالت ضخیم کردن | خطی/ هیستگرام/ مخلوط |
| زوم دیجیتال | 1~8X زوم مستمر، اندازه گام 1/8 |
| نمایش تصویر | سیاه داغ/سفید داغ/رنگ کاذب |
| جهت تصویر | افقی/ عمودی/ قطری |
| الگوریتم تصویر | NUC/AGC/IDE |
| مشخصات الکتریکی | |
| رابط استاندارد خارجی | رابط 50pin_HRS |
| حالت ارتباط | RS232-TTL، 115200bps |
| ولتاژ تغذیه | 4.5 تا 6 ولت |
| مصرف برق معمولی | <1.1W |
| ویژگی های فیزیکی | |
| ابعاد (ملی متر) | 44.5mmx44.5mmx36.6mm |
| وزن | ≤ 77g |
| سازگاری با محیط زیست | |
| دمای کار | -40°C ~ +70°C |
| دمای ذخیره سازی | -45°C ~ +85°C |
| رطوبت | ۵٪ تا ۹۵٪، بدون فشرده سازی |
| ارتعاش | ارتعاش تصادفی 5.35grms، 3 محور |
| شوک | موج نیمه سینوس، 40g/11ms، 3 محور 6 جهت |
| اپتیک | |
| لنز اختیاری | فوکوس ثابت: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm لنز موتور: 75mm/100mm/150mm زوم نوری مداوم: 30-150mm |
کاربردهای صنعتی
ماژول دوربین حرارتی PLUG417 به طور گسترده ای در زمینه امنیت و نظارت ، در فضای باز ، اجرای قانون ، آتش نشانی و نجات ، ADAS ، بار مفید UAV و غیره استفاده می شود.
خط تولید ما
طیف گسترده ای از فرمت های محصول از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای ادغام مختلف.
تنوع غنی محصولات
رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
عملکرد خارق العاده
تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا طراحی شده برای انجام در طیف گسترده ای از چالش های زیست محیطی.
ادغام آسان
گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند.
سوالات عمومی
1میکروبولومتر خط فوکال بدون خنک کردن چطور کار می کند؟
با استفاده از اصل اثر حرارتی تابش مادون قرمز، آشکارگر مادون قرمز بدون خنک کردن انرژی تابش مادون قرمز را به انرژی حرارتی با مواد جذب مادون قرمز تبدیل می کند.تا دمای ماده حساس افزایش یابد.پس، a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2چه مزايايي از اينفراسرخ بدون خنک کردن داره؟
آشکارگر سطح فوکال مادون قرمز بدون خنک کننده نیازی به یک دستگاه مجمع خنک کننده Dewar (IDCA) ندارد و می تواند در دمای اتاق کار کند.اندازه کوچک، وزن کم، طول عمر طولانی، هزینه پایین و غیره. اگر چه حساسیت آشکارساز افراژ قرمز غیر خنک شده به اندازه آشکارسازان افراژ قرمز خنک شده نیست، پس از سال ها توسعه،عملکرد هزینه آن به وضوح بهتر از آشکارگر خنک شده است، که چشم انداز کاربرد گسترده تری دارد.
