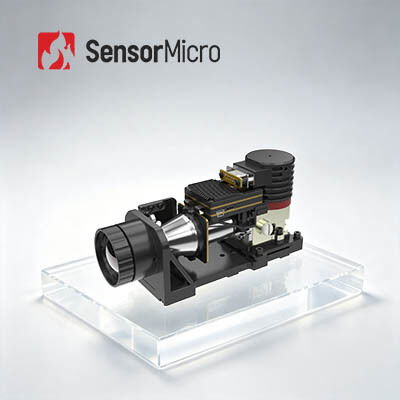

ماژول تصویربرداری حرارتی MWIR خنک شونده با رزولوشن 640x512 و اندازه پیکسل 25 میکرومتر برای حساسیت بالا 10mK NETD
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC625MC |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| تکنولوژی | مادون قرمز | نرخ فریم | 50 هرتز / 100 هرتز |
|---|---|---|---|
| قطعنامه | 640x512 / 25μm | آشکارساز IR NETD (23 ℃) | 10mK (F2) |
| محدوده طیفی | 3.7 ~ 4.8μm مگاوات | اندازه | 148×59×81 میلی متر |
| برجسته کردن | ماژول دوربین HgCdTe MWIR,ماژول دوربین MWIR 640x512 |
||
توضیحات محصول
ماژول تصویربرداری حرارتی MWIR خنک شده 640x512/25 میکرومتر برای دوربینهای حرارتی دستی
مرور کلی محصول
سری GAVIN GC پلتفرم استاندارد ماژول مادون قرمز خنک شده را نشان میدهد که در فرمتهای مختلف وضوح، باندهای موج و گزینههای لنز نوری پیوسته موجود است. GAVIN GC625MC یک هسته دوربین مادون قرمز خنک شده MWIR ممتاز است که یک آشکارساز MWIR با وضوح 640×512/25 میکرومتر را ادغام میکند.
این ماژول با اندازه پیکسل بزرگ 25 میکرومتری خود، ناحیه حسگر تابش مادون قرمز بزرگتر و نسبت سیگنال به نویز برتری نسبت به جایگزینهای با فرمت مشابه ارائه میدهد. این ماژول مجهز به الگوریتمهای پردازش تصویر داخلی متعدد، تصاویر مادون قرمز واضحی را حتی در تاریکی مطلق یا شرایط آب و هوایی سخت ارائه میدهد.
ویژگیهای اصلی
- وضوح اصلی، کیفیت تصویر استثنایی- مجهز به آشکارساز مادون قرمز خنک شده MWIR 640x512/25 میکرومتر برای کیفیت تصویر پایدار و سازگاری گسترده
- عملکرد سیگنال برتر- اندازه پیکسل بزرگ 25 میکرومتری تصاویر واضحتر و نسبت سیگنال به نویز (SNR) بالاتری را ارائه میدهد
- پردازش تصویر پیشرفته- ادغام DRC، کاهش نویز 2D/3D و تقویت لبه (EE) برای وضوح برتر
- قابلیت اطمینان و حساسیت بالا- فناوری تصویربرداری حرارتی خنک شده MWIR سازگاری و ثبات عالی را تضمین میکند
- حساسیت حرارتی برجسته- NETD ≤ 10mK برای اندازهگیری دقیق دما
- ادغام آسان و پیکربندی انعطافپذیر- پشتیبانی از رابط CameraLink با خروجی داده تصویر RAW/YUV و چندین پیکربندی نوری زوم پیوسته
مشخصات محصول
| مدل | GAVIN GC625MC |
|---|---|
| وضوح | 640x512 |
| اندازه پیکسل | 25 میکرومتر |
| سرمایشکننده | RS079 |
| پاسخ طیفی | 3.7 میکرومتر±0.2 میکرومتر تا 4.8 میکرومتر±0.2 میکرومتر |
| NETD آشکارساز IR (23 درجه سانتیگراد) | 10mK (F2) |
| نرخ فریم | 50Hz/100Hz |
| زوم دیجیتال | زوم دیجیتال پیوسته 1 برابر تا 8 برابر |
| جهت تصویر | برگردان افقی/عمودی/قطری |
| الگوریتم تصویر | DRC، کاهش نویز تصویر 2D/3D، EE |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | استاندارد: DVP/LVDS/USB2.0@50Hz اختیاری: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته |
| همگامسازی خارجی | استاندارد: LV-TTL اختیاری: RS422/LVDS |
| ارتباطات | استاندارد: USB2.0/LV-TTL اختیاری: RS422/CAN/USB3.0/GigE |
| منبع تغذیه | 24V±4V |
| مصرف برق پایدار (23 درجه سانتیگراد) | ≤18W |
| زمان خنک شدن (23 درجه سانتیگراد) | ≤9 دقیقه |
| اندازه (میلیمتر) | 148×59×81 |
| وزن (گرم) | ≤730 |
| دمای عملیاتی | -40 درجه سانتیگراد تا +71 درجه سانتیگراد |
| گزینههای لنز | 40 میلیمتر/F2 |
کاربردهای صنعتی
ماژول دوربین حرارتی مادون قرمز GAVIN GC625MC در بسیاری از زمینهها از جمله NDT (تست غیر مخرب)، نظارت بر محیط زیست، نظارت دوربرد، تحقیقات علمی و کاربردهای صنعتی مختلف به طور گسترده مورد استفاده قرار میگیرد.
خدمات استاندارد شده
- مستندات کامل- کتابچههای راهنمای محصول، راهنماهای راهاندازی و مراجع انتخاب برای پیادهسازی بینقص
- کمک در توسعه و آزمایش- آزمایش نمونه یکپارچه، ارزیابی عملکرد و تأیید پارامتر
- کیت ابزار توسعه پیشرفته- SDK ها، API ها، الگوریتمها و ابزارهای اشکالزدایی برای ادغام عمیق
- پشتیبانی فنی از راه دور- پشتیبانی 24/7 با پاسخ سریع و حل به موقع مشکلات حیاتی
- گارانتی جامع- قطعات اصلی و رعایت دقیق فرآیند برای بازیابی عملکرد بهینه
سوالات متداول
چگونه وضوح آشکارساز مادون قرمز مناسب را انتخاب کنیم؟
انتخاب به الزامات کاربردی خاص و ملاحظات بودجه شما بستگی دارد. برای کاربردهای اساسی که کیفیت تصویر حیاتی نیست، آشکارسازهای با وضوح پایینتر (120x90، 256x192، 400x300) ممکن است کافی باشند. برای کاربردهایی که نیاز به وضوح بالا دارند، مانند نظارت از راه دور، آشکارسازهای با وضوح بالاتر مانند 1280x1024 توصیه میشوند.
چگونه رنگ کاذب مناسب برای تصویربرداری حرارتی را انتخاب کنیم؟
پالت خاکستری-سفید برای اهداف با اختلاف دمای کم مناسبتر است.
پالت قرمز و آبی بهترین عملکرد را برای شناسایی نقاط مشکل در صحنهها دارد.
قرمز آهنی به عنوان پالت رنگ استاندارد برای صنعت برق عمل میکند.
توجه: اندازهگیری دمای حرارتی واقعی صرف نظر از انتخاب پالت رنگ بدون تغییر باقی میماند.
چگونه لنز دوربین حرارتی مادون قرمز مناسب را انتخاب کنیم؟
لنز استاندارد- مناسب برای اهداف معمولی در فواصل مناسب
لنز تله فوتو- ایدهآل برای اهداف نسبتاً کوچک که از فواصل دور مشاهده میشوند
لنز زاویه باز- برای مشاهده جزئیات بیشتر اشیاء در فواصل نزدیک بهتر است
لنز ماکرو- طراحی شده برای اهداف بسیار کوچک در فواصل نزدیک، مانند مدارهای تراشه
