ماژول دوربین خنک کننده با حساسیت بالا دوربین حرارتی 640x512 / 15μm
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| وضوح | 640x512 | Pixel Pitch | 15μm |
|---|---|---|---|
| NETD | ≤15mK | محدوده طیفی | 3.7 ~ 4.8μm مگاوات |
| اندازه جمع و جور | 155x67x80mm | وزن | 00900 گرم |
| برجسته | هسته دوربین حرارتی 640x512,هسته دوربین حرارتی RS058,ماژول دوربین خنک کننده 900 گرم |
||
توضیحات محصول

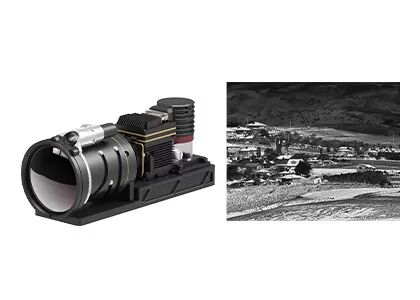

هسته دوربین خنک GAVIN615A
حساسیت بالا 640x512 / 15μm MCT MWIR ماژول دوربین خنک کننده برای امنیت و نظارت در فاصله دور
توضیحات محصول
سری GAVIN یک ماژول مادون قرمز خنک کننده استاندارد است که توسط فناوری سنسور جهانی (GST) توسعه یافته است.با فرمت های مختلف وضوح ، باندهای موج مختلف و همچنین گزینه های مختلف لنزهای نوری پیوسته در دسترس است.GAVIN615A یکی از ماژول های تصویربرداری حرارتی سرد شده با GAVIN با آشکارساز خنک کننده 640x512 / 15μm MWIR و کریوکولر RS058 در داخل است.
NETD GAVIN615A کمتر از 15mK است.حساسیت بالا تشخیص یا تشخیص تفاوتهای بسیار کوچک اشعه مادون قرمز در فاصله بسیار طولانی را تضمین می کند.مجهز به لنزهای زوم پیوسته مانند 30 ~ 240 میلی متر ، 15 ~ 300 میلی متر 21 ~ 420 میلی متر ، 35 ~ 690 میلی متر و غیره ، این گزینه ایده آل برای یکپارچه سازی سیستم در امنیت و نظارت است.
Global Sensor Technology به عنوان تولید کننده پیشرو ماژول های تصویربرداری حرارتی ، طیف گسترده ای از راه حل های یکپارچه سازی بالغ را در اختیار مشتریان قرار می دهد.با استفاده از ماژول های دوربین مادون قرمز GST ، برای آنها راحت است که توسعه ثانویه را انجام دهند و زمان تحقیق و توسعه مستقل خود را کاهش دهند.
ویژگی های اصلی
- نیازهای تشخیص برد بلند را برآورده کنید
- حساسیت بالا ، NETD≤15mK
- نرخ فریم بالا
- تصویربرداری حرارتی با کیفیت بالا
- ادغام آسان با سیستم
مشخصات محصول
| مدل | GAVIN615A |
| عملکرد آشکارساز IR | |
| وضوح | 640x512 |
| Pixel Pitch | 15μm |
| کریوکولر | RS058 |
| محدوده طیفی | 3.7μm ～ 4.8μm مگاوات |
| زمان خنک کننده (20 درجه سانتی گراد) | 7 دقیقه |
| NETD (20 درجه سانتی گراد) | ≤15mK |
| پردازش تصویر | |
| نرخ فریم | 50 هرتز/100 هرتز |
| حالت کم نور شدن | خطی/هیستوگرام/مخلوط |
| زوم دیجیتال | 1 پوند/2 پوند/4 پوند |
| جهت تصویر | افقی/عمودی/مورب تلنگر |
| الگوریتم تصویر | NUC/AGC/IDE |
| مشخصات الکتریکی | |
| رابط خارجی استاندارد | J30JZ 25 پین |
| فیلم آنالوگ | رفیق |
| ویدئوی دیجیتال | 16bit RAW/YUV: خروجی DVP 16bit/دوربین |
| همگام سازی خارجی | Frame External Sync: سطح RS422 |
| ارتباطات | RS422 ، 115200bps |
| منبع تغذیه | 20 ~ 28VDC |
| مصرف برق پایدار | 12 وات |
| ابعاد (میلی متر) | 80 × 67 15 155 |
| وزن | 00900 گرم |
| درجه حرارت عملیات | -40 ° C ~ +60 ° C |
| بزرگی ارتعاش | ارتعاش: GJB وسیله نقلیه با سرعت بالا شوک: موج نیمه سینوسی ، 40 گرم 11 میلی ثانیه ، 3 محور 6 جهت 3 بار هر کدام |
| لنز نوری | |
| لنز اختیاری | زوم پیوسته 30 ~ 240 میلی متر/F4 15 ~ 300 میلی متر/F4 21 ~ 420 میلی متر/F4 35 ~ 690 میلی متر/F4 |
کاربردهای صنعتی
ماژول دوربین مادون قرمز حرارتی GAVIN615A به طور گسترده در بسیاری از مناطق مانند سیستم مانیتورینگ از راه دور ، سیستم تقویت دید پرواز ، باربری چند سنسور و غیره استفاده می شود.
مزایای ما
سوالات متداول
1. سنسور مادون قرمز / سنسور تصویربرداری حرارتی چیست؟
امواج مادون قرمز را نمی توان با چشم انسان دید.آشکارساز مادون قرمز / سنسور تصویربرداری حرارتی یک دستگاه الکتریکی نوری است که در برابر تابش مادون قرمز و انرژی حرارتی واکنش نشان می دهد و آن را به سیگنال الکتریکی تبدیل می کند و سپس تصاویر حرارتی قابل مشاهده را تولید می کند.
2. WLP چیست؟
WLP به بسته سطح ویفر اشاره دارد.این فرآیند تکمیل بسته بندی با خلاء بالا به طور مستقیم بر روی کل ویفر MEMS ، سپس خط کشی و برش برای ایجاد یک سنسور مادون قرمز واحد است.همراه با بسته فلزی ، بسته سرامیکی ، آنها 3 فرمت اصلی بسته آشکارسازهای مادون قرمز خنک نشده هستند.
3. مزیت WLP چیست؟
آشکارسازهای IR WLP به طور خاص برای برآوردن نیازهای کوچک و کم هزینه در استفاده از فناوری مادون قرمز در بازار لوازم الکترونیکی مصرفی طراحی شده اند.فناوری سنسور جهانی ، با قابلیت تولید حجم ، در حال حاضر انواع راه حل های ماژول مادون قرمز WLP را برای افزایش کاربردهای جدید بیشتر در بازارهای نوظهور ارائه می دهد.
