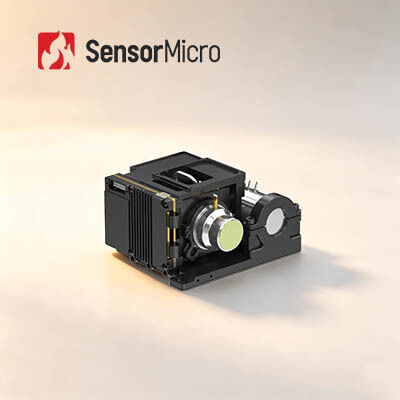

حساسیت بالا 1024×768 وضوح 10μm پیکسل پیچ دوربین حرارتی هسته ماژول دوربین خنک
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC1010HMG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1024×768 | Pixel Pitch | 10 میکرومتر |
|---|---|---|---|
| NETD | 20mK (F2)؛ 25mK (F4) | محدوده طیفی | 3.7 ~ 4.8μm مگاوات |
| اندازه جمع و جور | 87×94×54.5 میلی متر | وزن | ≤460 گرم |
| برجسته کردن | هسته دوربین حرارتی 640x512,هسته دوربین حرارتی RS058,ماژول دوربین خنک کننده 900 گرم |
||
توضیحات محصول
ماژول دوربین خنک شده هسته ای دوربین حرارتی با حساسیت بالا 1024 × 768 / 10μm
خلاصه ی محصول
هسته دوربین مادون قرمز GAVIN GC1010HMG یک آشکارگر مادون قرمز 1024×768/10μm HOT MWIR خنک شده را ادغام می کند که در مقایسه با GAVIN GC615HMG آرایه بزرگتر و پیکسل های کوچکتر را ارائه می دهد.که منجر به تصویربرداری واضح تر با جزئیات دقیق تر می شوددر ترکیب با الگوریتم های پردازش تصویر نسل بعدی، تصاویر با کیفیت بالا و پایدار را ارائه می دهد، در حالی که تکنولوژی HOT امکان بهینه سازی SWaP سطح بعدی را با طراحی کوچکتر و سبک تر فراهم می کند.و مصرف برق کم.
به عنوان یک تولید کننده ی پیشرو از ماژول های تصویربرداری حرارتی، ما به مشتریان ما انواع مختلفی از راه حل های ادغام بالغ را ارائه می دهیم. با استفاده از ماژول های دوربین مادون قرمز،برای آنها راحت است که توسعه ثانویه را انجام دهند و زمان تحقیق و توسعه مستقل خود را کاهش دهند.
ویژگی های اصلی
- کیفیت بالاتر با FPA بزرگتر و اندازه پیکسل کوچکتر
- بر اساس یک آشکارساز مادون قرمز 1024×768/10μm فرمت بزرگ HOT MWIR توسعه یافته است که تصاویر واضح و میدان دید گسترده ای را ارائه می دهد
- مجهز به الگوریتم های پردازش تصویر نسل بعدی از جمله DRC ، کاهش نویز 2D / 3D و افزایش لبه EE برای کیفیت تصویر برتر
- اندازه پیکسل 10μm کوچکتر، وضوح فضایی بالاتر و نسبت سیگنال به نویز بهتر را فراهم می کند
- بهینه سازی SWaP با تکنولوژی HOT
- پشتیبانی از کار با درجه حرارت بالا 150K، با زمان خنک شدن ≤ 4 دقیقه
- اندازه کامپکت: 87×94×54.5mm، وزن سبک: 460g
- رابط های غنی، ادغام آسان
- پشتیبانی از رابط های CameraLink / USB3.0 / GigE / HDMI / SDI / MIPI / فیبر نوری
- خروجی تصویری انعطاف پذیر RAW/YUV
مشخصات محصول
| مدل | GAVIN GC1010HMG HOT MWIR خنک کننده کادر مادون قرمز |
| قطعنامه | 1024×768 |
| اندازه پیکسل | 10μm |
| پاسخ طیف | 3.7μm±0.2μm 4.8μm±0.2μm |
| آشکارساز IR NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| نرخ فریم | 50 هرتز |
| زوم دیجیتال | زوم دیجیتال مستمر 1 × تا 8 × |
| جهت تصویر | افقی/ عمودی/ قطری |
| الگوریتم تصویر | DRC، 2D/3D تصویر کاهش سر و صدا، EE |
| ویدیوی آنالوگ | PAL/NTSC |
| ویدیوی دیجیتال | استاندارد: DVP/LVDS/USB2.0 گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فايبر نوري تک حالت/فايبر نوري چند حالت |
| همگام سازی خارجی | استاندارد: LV-TTL گزینه: RS422/LVDS |
| ارتباطات | استاندارد: USB2.0/LV-TTL گزینه: RS422 / CAN / USB3.0 / GigE |
| منبع برق | 12V±1V |
| مصرف برق ثابت ((23°C) | ≤8W |
| زمان خنک شدن ((23°C) | ≤4 دقیقه |
| اندازه ((ملی متر) | 87×94×545 |
| وزن ((g) | ≤460 |
| دمای کار | -40°C تا +71°C |
| گزینه های لنز | تمرکز ثابت: 25mm/F2 |
کاربردهای صنعتی
ماژول دوربین مادون قرمز حرارتی GAVIN GC1010HMG در بسیاری از زمینه ها مانند NDT ، نظارت بر محیط زیست ، نظارت دوربرد ، تحقیقات علمی و غیره به طور گسترده ای استفاده می شود.
مزایای ما
- حساسیت بالا و عملکرد عالی
- تکنولوژی پیشرو در صنعت مادون قرمز
- دستگاه های مختلف فرا قرمز در دسترس هستند
- هر دو آشکارسازهای IR بدون خنک شدن و خنک شده در فرمت ها و اندازه پیکسل های مختلف
- تولید انبوه برای تضمین تحویل سریع
- سه خط تولید با ظرفیت تولید سالانه تا میلیون ها آشکارساز
پرسش های مکرر
1دتکتور مادون قرمز / حسگر تصویربرداری حرارتی چیست؟
امواج مادون قرمز را نمی توان با چشم انسان دید. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2WLP چيست؟
WLP به بسته سطح وافر اشاره دارد. این فرآیند تکمیل بسته بندی با خلاء بالا به طور مستقیم بر روی کل وافر MEMS است، سپس برای ساخت یک سنسور مادون قرمز واحد می نویسد و برش می دهد.همراه با بسته فلزی، بسته سرامیکی، آنها 3 فرمت بسته بندی اصلی کشنده های مادون قرمز غیر خنک هستند.
3مزاياي WLP چيه؟
آشکارسازان WLP IR به طور خاص برای پاسخگویی به نیاز به کوچک سازی و هزینه پایین در استفاده از فناوری مادون قرمز در بازار الکترونیک مصرفی طراحی شده اند.ما در حال حاضر ارائه انواع WLP راه حل ماژول مادون قرمز برای افزایش بیشتر برنامه های کاربردی جدید از بازارهای در حال ظهور.
