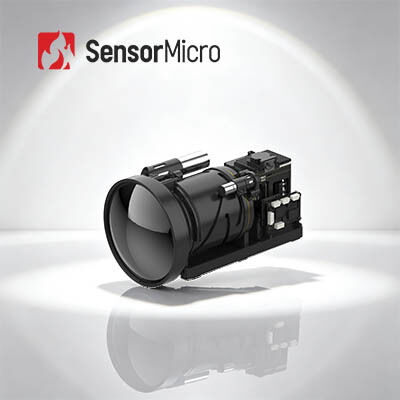

ماژول تصویربرداری حرارتی HOT MWIR با رزولوشن 640×512 و اندازه پیکسل 15 میکرومتر با طراحی فشرده
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC615HMG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | NETD | 20mK (F4) |
|---|---|---|---|
| محدوده طیفی | 3.7μm±0.2μm～4.8μm±0.2μm | نرخ فریم | 50 هرتز (F4) / 30 هرتز (F5.5) |
| اندازه | 71×55×84 میلی متر | وزن | 350 گرم |
| برجسته کردن | هسته دوربین حرارتی RS058,ادغام آشکارساز مادون قرمز خنک کننده 680 گرم,هسته دوربین حرارتی 640x512 |
||
توضیحات محصول
ماژول تصویربرداری حرارتی HOT MWIR بزرگ فرمت 640*512/15 میکرومتر
مرور کلی محصول
هسته دوربین مادون قرمز GAVIN GC615HMG، یک آشکارساز مادون قرمز خنک شونده HOT MWIR با ابعاد 640*512/15 میکرومتر را با الگوریتمهای پردازش تصویر نسل بعدی ادغام میکند. فناوری HOT نه تنها امکان تصویربرداری با کیفیت بالا و پایدار را فراهم میکند، بلکه اندازه فشرده، طراحی سبک و مصرف انرژی پایین را نیز امکانپذیر میسازد و عملکرد SWaP بهینه را برای کاربردهای متنوع ارائه میدهد. با سازگاری گسترده در چندین رابط ویدئوی دیجیتال و توسعه ثانویه آسان، برای دستگاههای دستی، محمولههای متحرک و نظارت طولانی مدت مناسب است و الزامات سختگیرانه برای اندازه فشرده، بهرهوری انرژی و تشخیص دوربرد را در سناریوهای مختلف ادغام مادون قرمز برآورده میکند.
ویژگیهای اصلی
- FPA جریان اصلی، تصویربرداری واضح
- توسعه یافته بر اساس یک آشکارساز مادون قرمز خنک شونده HOT MWIR بزرگ فرمت 640*512/15 میکرومتر، که تطبیقپذیری عالی را ارائه میدهد
- مجهز به الگوریتمهای پردازش تصویر نسل بعدی، از جمله DRC، کاهش نویز 2D/3D و تقویت لبه (EE)، که تصاویر واضحتری را ارائه میدهد
- فناوری HOT بهینهسازی پیشرو SWaP
- پشتیبانی از عملیات دمای بالا تا 150 کلوین، با زمان خنکسازی کمتر از 3 دقیقه و 30 ثانیه
- اندازه فشرده: 71*55*84 میلیمتر، وزن: 350 گرم، مصرف برق: 7 وات
- رابطهای غنی، ادغام آسان
- پشتیبانی از رابطهای CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/فیبر نوری
- خروجی تصویر انعطافپذیر RAW/YUV
مشخصات محصول
| مدل | GAVIN GC615HMG |
|---|---|
| عملکرد | |
| وضوح تصویر | 640*512 |
| اندازه پیکسل | 15 میکرومتر |
| سرمایشکننده | RS058 |
| پاسخ طیفی | 3.7 میکرومتر ± 0.2 میکرومتر تا 4.8 میکرومتر ± 0.2 میکرومتر |
| NETD آشکارساز IR (23 درجه سانتیگراد) | 20 میلیکلوین (F4) |
| پردازش تصویر | |
| نرخ فریم | 50 هرتز (F4) / 30 هرتز (F5.5) |
| بزرگنمایی دیجیتال | بزرگنمایی دیجیتال پیوسته 1 برابر تا 8 برابر |
| جهت تصویر | چرخش افقی/عمودی/قطری |
| الگوریتم تصویر | DRC، کاهش نویز تصویر 2D/3D، EE |
| الکتریکی | |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | استاندارد: DVP/LVDS/USB2.0 اختیاری: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته |
| همگامسازی خارجی | استاندارد: LV-TTL اختیاری: RS422/LVDS |
| ارتباطات | استاندارد: USB2.0/LV-TTL اختیاری: RS422/CAN/USB3.0/GigE |
| منبع تغذیه | 12 ولت ± 1 ولت |
| مصرف برق پایدار (23 درجه سانتیگراد) | کمتر از 7 وات |
| زمان خنکسازی (23 درجه سانتیگراد) | کمتر از 3 دقیقه و 30 ثانیه |
| اندازه (میلیمتر) | 71*55*84 |
| وزن (گرم) | کمتر از 350 |
| دمای عملیاتی | -40 درجه سانتیگراد تا +71 درجه سانتیگراد |
| لنز نوری | |
| گزینههای لنز | فوکوس ثابت: 25 میلیمتر/F2 زوم پیوسته: 18 تا 275 میلیمتر/F5.5، 110 تا 1100 میلیمتر/F5.5، 15 تا 300 میلیمتر/F4، 23 تا 450 میلیمتر/F4 |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی GAVIN GC615HMG به طور گسترده در بسیاری از زمینهها مانند NDT، نظارت بر محیط زیست، نظارت دوربرد، تحقیقات علمی و غیره استفاده میشود.
خط تولید ما
- حساسیت بالا و عملکرد عالی
- فناوری پیشرو در صنعت مادون قرمز جهان
- آشکارسازهای مادون قرمز مختلف موجود است - هم آشکارسازهای IR بدون خنککننده و هم خنککننده در فرمتها و اندازههای پیکسل مختلف
- تولید انبوه برای اطمینان از تحویل سریع - سه خط تولید با ظرفیت تولید سالانه تا میلیونها آشکارساز
سوالات متداول
-
چگونه وضوح آشکارساز مادون قرمز مناسب را انتخاب کنیم؟
این به نیازها و کاربردهای واقعی محصولات شما بستگی دارد و قیمت نیز عاملی است که باید در نظر گرفته شود. اگر کیفیت تصویر بالا نباشد، میتوانید آشکارساز مادون قرمز با وضوح پایین مانند 120x90، 256x192، 400x300 را انتخاب کنید. اگر برای اهداف خاصی مانند نظارت از راه دور به تصویری بسیار واضح نیاز دارید، میتوانید آشکارساز مادون قرمز با وضوح بالا 1280x1024 را انتخاب کنید. -
چگونه رنگ کاذب مناسب برای تصویربرداری حرارتی را انتخاب کنیم؟
خاکستری سفید برای هدف با اختلاف دمای کم مناسبتر است
قرمز و آبی برای صحنهای که نقاط مشکل نیاز به یافتن دارند مناسبتر است
قرمز آهنی پالت رنگ استاندارد صنعت برق است
توجه: صرف نظر از اینکه کدام پالت را انتخاب میکنید، دمای حرارتی به هیچ وجه تغییر نخواهد کرد. -
چگونه لنز دوربین حرارتی مادون قرمز مناسب را انتخاب کنیم؟
لنز استاندارد میتواند اهداف معمولی را در فاصله مناسب برآورده کند
برای لنز تلهفوتو، برای اهدافی که نسبتاً کوچک هستند و نیاز به مشاهده از فاصله دور دارند مناسب است
برای دیدن جزئیات بیشتر اشیاء در فاصله نزدیک، لنز زاویه باز بهتر است
لنز ماکرو برای دیدن هدف بسیار کوچک در فاصله نزدیک، مانند مدار تراشه است
