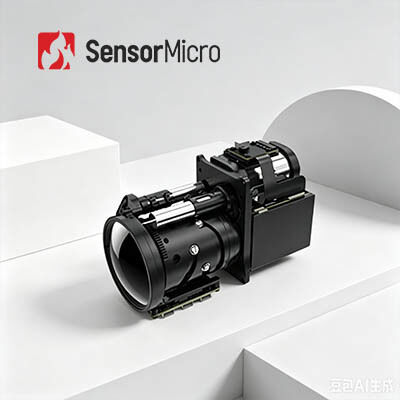

640×512 وضوح 15μm اندازه پیکسل HOT MWIR ماژول دوربین مادون قرمز برای ادغام سریع
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC615HMG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | حساسیت بالا | 20mK (F4) |
|---|---|---|---|
| مصرف برق | ≤7 وات | محدوده طیفی | 3.7 ~ 4.8μm مگاوات |
| اندازه | 71×55×84 میلی متر | وزن | 350 گرم |
| برجسته کردن | 1280x1024 Mct Ir Detector,5V Mct Ir Detector |
||
توضیحات محصول
ماژول دوربین حرارتی مادون قرمز HOT MWIR با ابعاد 640*512/15 میکرومتر برای ادغام سریع
مرور کلی محصول
هسته دوربین حرارتی مادون قرمز GAVIN GC615HMG، یک آشکارساز مادون قرمز خنک شونده HOT MWIR با ابعاد 640*512/15 میکرومتر را با الگوریتمهای پردازش تصویر نسل بعدی ادغام میکند. فناوری HOT نه تنها امکان تصویربرداری با کیفیت بالا و پایدار را فراهم میکند، بلکه اندازه فشرده، طراحی سبک و مصرف انرژی پایین را نیز امکانپذیر میسازد و عملکرد SWaP بهینه را برای کاربردهای متنوع ارائه میدهد.
ویژگیهای اصلی
- FPA جریان اصلی، تصویربرداری واضح
- توسعه یافته بر اساس یک آشکارساز مادون قرمز خنک شونده HOT MWIR با فرمت بزرگ 640*512/15 میکرومتر، که تطبیقپذیری عالی را ارائه میدهد.
- مجهز به الگوریتمهای پردازش تصویر نسل بعدی، از جمله DRC، کاهش نویز 2D/3D و تقویت لبه (EE)، که تصاویر واضحتری را ارائه میدهد.
- بهینهسازی SWaP پیشرو با فناوری HOT
- پشتیبانی از عملکرد در دمای بالا تا 150 کلوین، با زمان خنکسازی کمتر یا مساوی 3 دقیقه و 30 ثانیه.
- اندازه فشرده: 71*55*84 میلیمتر، وزن: 350 گرم، مصرف برق: 7 وات.
- رابطهای غنی، ادغام آسان
- پشتیبانی از رابطهای CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/فیبر نوری.
- خروجی تصویر انعطافپذیر RAW/YUV.
مشخصات محصول
| مدل | GAVIN GC615HMG |
|---|---|
| رزولوشن | 640*512 |
| اندازه پیکسل | 15 میکرومتر |
| سرمایشکننده | RS058 |
| پاسخ طیفی | 3.7 میکرومتر ± 0.2 میکرومتر تا 4.8 میکرومتر ± 0.2 میکرومتر |
| NETD آشکارساز مادون قرمز (23 درجه سانتیگراد) | 20 میلیکلوین (F4) |
| پردازش تصویر | |
| نرخ فریم | 50 هرتز (F4) / 30 هرتز (F5.5) |
| بزرگنمایی دیجیتال | بزرگنمایی دیجیتال پیوسته از 1x تا 8x. |
| جهت تصویر | چرخش افقی/عمودی/قطری. |
| الگوریتم تصویر | DRC، کاهش نویز تصویر 2D/3D، EE. |
| الکتریکی | |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | استاندارد: DVP/LVDS/USB2.0 اختیاری: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تکمد/فیبر نوری چندمد. |
| همگامسازی خارجی | استاندارد: LV-TTL اختیاری: RS422/LVDS. |
| ارتباطات | استاندارد: USB2.0/LV-TTL اختیاری: RS422/CAN/USB3.0/GigE. |
| منبع تغذیه | 12 ولت ± 1 ولت. |
| مصرف برق پایدار (23 درجه سانتیگراد) | کمتر یا مساوی 7 وات. |
| زمان خنکسازی (23 درجه سانتیگراد) | کمتر یا مساوی 3 دقیقه و 30 ثانیه. |
| اندازه (میلیمتر) | 71*55*84 |
| وزن (گرم) | کمتر یا مساوی 350. |
| دمای عملیاتی | -40 درجه سانتیگراد تا +71 درجه سانتیگراد. |
| لنز نوری | فوکوس ثابت: 25 میلیمتر/F2 زوم پیوسته: 18 تا 275 میلیمتر/F5.5، 110 تا 1100 میلیمتر/F5.5، 15 تا 300 میلیمتر/F4، 23 تا 450 میلیمتر/F4. |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی GAVIN GC615HMG به طور گسترده در بسیاری از زمینهها مانند NDT، نظارت بر محیط زیست، نظارت دوربرد، تحقیقات علمی و غیره استفاده میشود.
مزایای ما
- سفارشیسازی محصول:تنظیم پیکربندیها و تطبیق الگوریتمها برای برآورده کردن الزامات خاص صنعت.
- پشتیبانی فنی و آموزش در محل:ارائه آموزش عملی راهاندازی سیستم و عملیاتی به مشتریان اصلی.
- نوآوری مشترک برای محصولات و بازارهای جدید:همکاری با مشتریان برای توسعه مشترک راهحلهای کاربردی نوآورانه مادون قرمز.
سوالات متداول
تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز روشی برای استفاده از تابش مادون قرمز و انرژی حرارتی برای جمعآوری اطلاعات در مورد اشیاء است، به منظور ایجاد تصاویر از آنها، یا به دست آوردن اطلاعات دمایی اشیاء، حتی در محیطهای با دید کم.
تصویربرداری حرارتی مادون قرمز چگونه کار میکند؟
سیستم تصویربرداری حرارتی مادون قرمز یک فناوری تشخیص و شناسایی غیرفعال و بدون تماس مادون قرمز است. این سیستم تابش مادون قرمز صحنه را از طریق سیستم نوری مادون قرمز که میتواند از تابش مادون قرمز عبور کند، بر روی آرایه صفحه کانونی آشکارساز مادون قرمز متمرکز میکند. آشکارساز حرارتی سیگنال تابش با شدتهای مختلف را به سیگنال الکتریکی متناظر تبدیل میکند و سپس از طریق تقویت و پردازش ویدئو، تصویر مادون قرمز قابل مشاهده برای چشم غیرمسلح را تشکیل میدهد.
