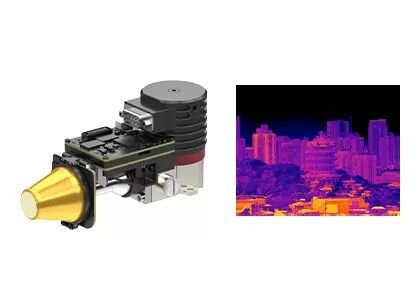

1280x1024 / 12μm MCT IR Detector Cooled AD module for Integration Fast

  • 1280x1024 / 12μm MCT IR Detector Cooled AD Module for Fast Integration
محل منبع ووهان ، استان هوبی ، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل EYAS1212
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت L/C، T/T
جزئیات محصول
قطعنامه 1280x1024 / 12μm حساسیت بالا NETD≤20mK
مصرف برق 9w محدوده طیفی 3.7 ~ 4.8μm مگاوات
اندازه 149x58.5x71mm وزن ≤680 گرم
برجسته کردن

1280x1024 Mct Ir Detector

,

5V Mct Ir Detector
پیام بگذارید
توضیحات محصول

ماژول AD خنک شده با 1280x1024/12μm MCT MWIR رصد کننده مادون قرمز خنک شده برای ادغام سریع


توضیحات محصول


ماژول های AD خنک شده سری EYAS دارای عملکرد پیش تقویت کننده برای تبدیل سیگنال آنالوگ از آشکارسازان مادون قرمز خنک شده به خروجی جریان ویدئویی دیجیتال هستند.این با فرمت های رزولوشن مختلف و باند های مختلف موج در دسترس است. EYAS1212 عضو خانواده EYAS با ردیاب بزرگ 1280x1024 / 12μm MWIR خنک شده کشنده مادون قرمز یکپارچه است.


ماژول EYAS1212 AD باعث می شود که آن را برای مشتریان OEM برای انجام آزمایش پذیرش سریع در 1280x1024/12μm کاوشگر مادون قرمز خنک کند.شروع به توسعه سریع ثانویه و کوتاه کردن دوره توسعه ماژول های مادون قرمز خنک یا دوربین های حرارتی مادون قرمز کامل یا سیستم های مبتنی بر آشکارسازان مادون قرمز خنک.


ویژگی های اصلی


- آسان برای توسعه و ادغام

-مصاحبه کامرالينک خروجي 16bit داده هاي خام، کنترل پورت سريالي

- ساختار یکپارچه، ابعاد با آشکارساز مطابقت دارند

- 5 ولت واحد

-توانسته به سرعت هدف حرکت کنه


مشخصات محصول


مدل EYAS1212
عملکرد آشکارگر IR
قطعنامه 1280x1024
پیکسل پیچ 12μm
یخچال سرد RS058F
دامنه طیف 3.7μm ∙4.8μm مگاوات
زمان خنک شدن (25°C) ≤6 دقیقه
بهترین NETD (20°C) ≤20mK
حالت کار
نرخ فریم 1~100 هرتز تنظیم می شود
حالت کار عکس فوری؛ حالت ادغام ITR/IWR؛ حالت ویندوز؛ ضد شکوفایی
مشخصات الکتریکی
رابط استاندارد خارجی QSH 60 پین
ویدیوی دیجیتال Kameralink: خروجی 16bit Raw Data
همگام سازی خارجی CC1: INT/Frame Sync خارجی؛ CC2: MC Sync خارجی
ارتباطات پورت سریال کامرالینک: TFG+/، TC+/-؛ 9600bps
منبع برق پانل تصویربرداری یک کانال: 5 ولت
یک کانال کریو کولر: 24 ولت
مصرف برق پایدار 9W
ابعاد (ملی متر) 149×58.5×71
وزن ≤680g
دمای کار -40°C ~ +60°C
شدت ارتعاش ارتعاش: GJB حمل و نقل با سرعت بالا در وسایل نقلیه
شوک: موج نیمه سینوس، 40g 11 ms، 3 محور 6 جهت 3 بار هر


کاربردهای صنعتی


ماژول تصویربرداری حرارتی EYAS1212 به طور گسترده ای در بسیاری از زمینه ها مانند سیستم نظارت از راه دور ، سیستم تقویت دید پرواز ، بار مفید چند سنسور و غیره استفاده می شود.


1280x1024 / 12μm MCT IR Detector Cooled AD module for Integration Fast 0


مزایای ما


سفارشی سازی محصول: تنظیم پیکربندی ها و سازگاری الگوریتم ها برای پاسخگویی به الزامات خاص صنعت

پشتیبانی فنی و آموزش در محل: ارائه مشتریان اصلی با راه اندازی سیستم عملی و آموزش عملیاتی

نوآوری مشترک برای محصولات جدید و بازارهای جدید: همکاری با مشتریان برای توسعه مشترک راه حل های کاربردی تحت قرمز نوآورانه


سوالات عمومی


1تصویربرداری حرارتی مادون قرمز چیست؟

تصویربرداری حرارتی مادون قرمز یک روش استفاده از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء است تا تصاویر آنها را شکل دهد.یا اطلاعات درجه حرارت اشیاء را دریافت کنید، حتی در محیط های کم دید.


2تصویربرداری حرارتی مادون قرمز چگونه کار می کند؟
سیستم تصویربرداری حرارتی مادون قرمز یک سیستم شناسایی و شناسایی غیرمستقیم بدون تماس از تکنولوژی مادون قرمز است.آن را در تابش مادون قرمز صحنه را بر روی آشکارگر مادون قرمز صفحه فوکال آرایه از طریق سیستم نوری مادون قرمز که می تواند از طریق تابش مادون قرمز عبور تمرکزدتکتور حرارتی سیگنال تشعشع با شدت متفاوت را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش ویدیو،شکل تصویر مادون قرمز است که می تواند با چشم غیرمسلح مشاهده شود.
