1280x1024 12μm مگاپیکسل خنک کننده FPA Detector حساسیت بالا
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 1280x1024/12μm | NETD | m20mK (F2/F4) |
---|---|---|---|
محدوده طیفی | 3.7 ~ 4.8μm مگاوات | اندازه | 149x58.5x71 میلی متر |
برجسته | آشکارساز FPA 1280x1024,آشکارساز FPA سرد شده,آشکارساز FPA مگاپیکسل |

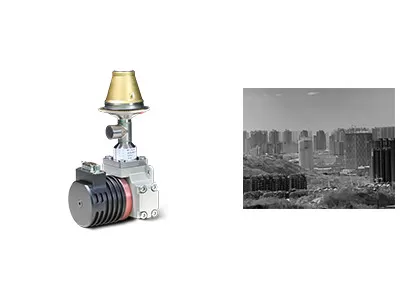

1280x1024 / 12μm مگاپیکسل خنک کننده FPA آشکارساز با مجموعه خنک کننده Dewar یکپارچه
C1212M یک مجموعه خنک کننده شبنم با فرمت 1280x1024@12μm است.این اولین آشکارساز مادون قرمز 12μm HgCdTe (MCT) چین با وضوح تا 1،310،720 پیکسل تصویربرداری موثر است.در مقایسه با محصولات سنتی 15μm ، اندازه پیکسل کاهش یافته 12μm وضوح فضایی بهتری را ارائه می دهد و با فوکوس لنزهای نوری کوتاهتر مطابقت دارد تا به ماموریت برد یکسانی دست یابد.در نتیجه ، دوربین های مادون قرمز یا سیستم هایی که بر اساس C1212M طراحی شده اند از نظر اندازه جمع و جورتر بوده و از نظر قیمت مقرون به صرفه هستند ، اما هرگز از نظر عملکرد به خطر نمی افتند.
- وضوح تصویر: 1280x1024
- Pixel Pitch: 12μm
- حساسیت بالا
- طراحی فشرده
- سبک وزن
- مصرف برق کم
مدل | C1212M مگاوات |
مواد | MCT |
وضوح | 1080x1024 |
Pixel Pitch | 12μm |
محدوده طیفی | 3.7μm ~ 4.8μm مگاوات |
حالت کار | تصویر فوری ، حالت ادغام ITR/IWR ؛حالت ویندوز ؛ضد شکوفه |
ظرفیت شارژ | 6.75Me-/4.8Me- (ITR) 5.25Me-/3.3Me- (IWR) |
محدوده دینامیکی | حالت ITR≥ 80dB حالت IWR≥ 76dB |
تعداد خروجی | 4 یا 8 ؛حداکثر 20 مگاپیکسل بر ثانیه در هر خروجی |
NETD | m20mK (F2/F4) |
نرخ موثر پیکسل | .599.5 |
پاسخ عدم یکنواختی | ≤8 |
Cryocooler نوع | RS058F |
مصرف برق ثابت | ≤7 وات |
حداکثر مصرف برق | ≤17 وات |
منبع تغذیه | 24 ولت DC |
زمان خنک کننده | 6 دقیقه |
وزن | 00600 گرم |
ابعاد (میلی متر) | 149x58.5x71 |
دمای کار | -45 ° C ~ +71 ° C |
آشکارساز مادون قرمز C1212M MWIR خنک کننده به طور گسترده ای در بسیاری از مناطق مانند سیستم مانیتورینگ از راه دور ، سیستم تقویت دید پرواز ، بار چند سنسور و غیره استفاده می شود.
1. سنسور مادون قرمز / سنسور تصویربرداری حرارتی چیست؟
امواج مادون قرمز را نمی توان با چشم انسان دید.آشکارساز مادون قرمز / سنسور تصویربرداری حرارتی یک دستگاه الکتریکی نوری است که در برابر تابش مادون قرمز و انرژی حرارتی واکنش نشان می دهد و آن را به سیگنال الکتریکی تبدیل می کند و سپس تصاویر حرارتی قابل مشاهده را تولید می کند.
2. WLP چیست؟
WLP به بسته سطح ویفر اشاره دارد.این فرآیند تکمیل بسته بندی با خلاء بالا به طور مستقیم بر روی کل ویفر MEMS ، سپس خط کشی و برش برای ایجاد یک سنسور مادون قرمز واحد است.همراه با بسته فلزی ، بسته سرامیکی ، آنها 3 فرمت اصلی بسته آشکارسازهای مادون قرمز خنک نشده هستند.
3. مزیت WLP چیست؟
آشکارسازهای IR WLP به طور خاص برای برآوردن نیازهای کوچک و کم هزینه در استفاده از فناوری مادون قرمز در بازار لوازم الکترونیکی مصرفی طراحی شده اند.فناوری سنسور جهانی ، با قابلیت تولید حجم ، در حال حاضر انواع راه حل های ماژول مادون قرمز WLP را برای افزایش کاربردهای جدید بیشتر در بازارهای نوظهور ارائه می دهد.
