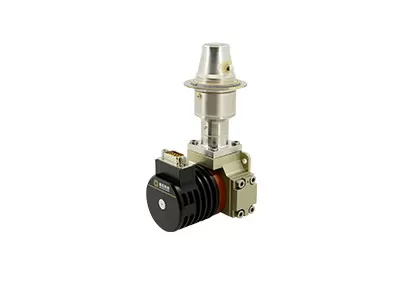

T2SL آشکارساز IR خنک کننده مونتاژ Dewar Cooler Dual Band Cooled

  • T2SL Integrated Dewar Cooler Assembly Dual Band Cooled IR Detector
محل منبع ووهان ، استان هوبی ، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل C330S MW/LW
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C ، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 320x256 Pixel Pitch 30μm
مصرف برق پایدار ＜ 9 وات NETD ≤20mK (MW); m20mK (مگاوات) ؛ ≤25mK (LW) m25mK (LW)
محدوده طیفی 3.7~4.8μm (MW); 3.7 ~ 4.8μm (مگاوات) ؛ 7.7~9.5μm (LW) 7.7 ~ 9.5μm (LW) اندازه 142x58.5x71 میلی متر
برجسته

مونتاژ کولر Dewar یکپارچه T2SL

,

آشکارساز IR خنک کننده T2SL

,

مونتاژ کولر Dewar یکپارچه RoHS
پیام بگذارید
توضیحات محصول
آشکارساز مادون قرمز خنک کننده دو باند C330S



320x256 / 30µm MWIR / LWIR آشکارساز مادون قرمز دو باند خنک شده توسط GST مادون قرمز



توضیحات محصول



آشکارساز مادون قرمز خنک کننده دو باند C330S بر اساس فناوری پیشرو در جهان T2SL Technology Sensor Technology ساخته شده است.این شامل یک FPA 320x256 / 30µm برای دریافت تابش مادون قرمز موج متوسط ​​و موج بلند و مجموعه شبنم است تا محیط کار خلاء با دمای فوق العاده کم را برای FPA و یک کولر خنک کننده برای خنک کردن دمای داخل مجموعه شبنم فراهم کند.



هر یک از پیکسل های 320x256 در آرایه را می توان با تغییر ولتاژ بایاس روی دستگاه بین حالت حساسیت MWIR و LWIR تغییر داد و از انسجام فضایی بین دو باند اطمینان حاصل کرد.تصاویر / فیلم های هر دو باند را می توان در یک دوره فریم واحد ضبط و خروجی گرفت و انسجام زمانی بین باند ها را بهینه کرد.فرکانس فریم هر دو باند می تواند برای نظارت بر اهداف متحرک با سرعت بالا تا 100 هرتز باشد.



ویژگی های اصلی


- وضوح تصویر: 320x256
- پیچ پیکسل: 30 میکرومتر
- تصویربرداری دو بانده MW/LW
- حساسیت بالا
- یکنواختی عالی



مشخصات محصول



مدل C330S MWIR/LWIR
مواد T2SL
وضوح 320x256
Pixel Pitch 30μm
محدوده طیفی MW: 3.7μm ～ 4.8μm
LW: 7.7μm ～ 9.5μm
حالت کار عکس فوری ؛حالت ادغام ITR ؛حالت ویندوز ؛ضد شکوفه
ظرفیت شارژ MW: 8.9Me-/3Me-
LW: 21 مگا-
محدوده دینامیکی مگاوات: 6 76dB
LW: ≥80dB
تعداد خروجی 2 یا 8 ؛حداکثر 12 مگاپیکسل بر ثانیه در هر خروجی
NETD MW≤20mK
LW≤25mK
نرخ موثر پیکسل .099.0٪
پاسخ عدم یکنواختی ≤8
Cryocooler نوع RS058
مصرف برق ثابت <9 وات
حداکثر مصرف برق <18 وات
منبع تغذیه 24 ولت DC
زمان خنک کننده <8 دقیقه
وزن 00600 گرم
ابعاد (میلی متر) 142x58.5x71
دمای کار -45 ° C ~ +71 ° C



کاربردهای صنعتی


آشکارساز مادون قرمز C330S MW/LW در بسیاری از مناطق مانند سیستم مانیتورینگ از راه دور ، سیستم تقویت دید پرواز ، بار چند سنسور و غیره استفاده می شود.




تقدیر از مشتریان





سوالات متداول



1. چگونه می توان وضوح مناسب آشکارساز مادون قرمز را انتخاب کرد؟

این بستگی به نیازها و کاربردهای واقعی محصولات شما دارد و قیمت نیز عاملی است که باید در نظر گرفته شود.اگر کیفیت تصویر بالا نیست ، می توانید آشکارساز مادون قرمز با وضوح پایین مانند 120x90 ، 256x192 ، 400x300 را انتخاب کنید.اگر برای اهداف خاصی مانند نظارت از راه دور به تصویر بسیار واضح نیاز دارید ، می توانید آشکارساز مادون قرمز با وضوح بالا 1280x1024 را انتخاب کنید.



2. چگونه می توان رنگ شبه مناسب را برای تصویربرداری حرارتی انتخاب کرد؟

- سفید خاکستری برای هدف با اختلاف دمای کوچک مناسب تر است

- رنگ قرمز و آبی بیشتر برای صحنه ای مناسب است که باید نقاط مشکل پیدا شود.

- قرمز آهنی پالت رنگ استاندارد صنعت برق است.

توجه: مهم نیست که کدام پالت را انتخاب کنید ، دمای حرارتی به هیچ وجه تغییر نخواهد کرد.



3. چگونه می توان لنز دوربین حرارتی مادون قرمز مناسب را انتخاب کرد؟

- لنز استاندارد می تواند اهداف عادی را با فاصله مناسب برآورده کند

- برای لنزهای تله ، برای اهدافی مناسب است که نسبتاً کوچک هستند و باید از فاصله دور مشاهده شوند

- برای مشاهده جزئیات بیشتر اجسام در فاصله نزدیک ، لنزهای واید بهتر است.

- لنز ماکرو برای دیدن هدف بسیار نازک با فاصله نزدیک ، مانند مدار تراشه است.
