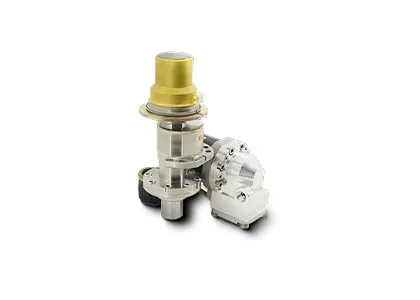

MWIR HgCdTe مجتمع خنک کننده Dewar 320x256 / 30μm آشکارساز IR خنک کننده

  • MWIR HgCdTe Integrated Dewar Cooler Assembly 320x256 / 30μm Cooled IR Detector
محل منبع ووهان ، استان هوبی ، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل C330M MWIR
مقدار حداقل تعداد سفارش 1 قطعه
قیمت negotiable
شرایط پرداخت L/C، T/T
جزئیات محصول
قطعنامه 320x256/30μm NETD ≤9mK (F2)؛ ≤15mK (F4)
محدوده طیفی 3.7 ~ 4.8μm مگاوات اندازه 142x58.5x71mm
برجسته کردن

HgCdTe مجتمع کولر Dewar

,

مجموعه کولر Dewar یکپارچه 320x256

,

آشکارساز IR خنک کننده MWIR
پیام بگذارید
توضیحات محصول
در مورد C330M MWIR خنک کش مادون قرمز


MWIR HgCdTe خنک کننده مادون قرمز 320x256 / 30μm مجمع خنک کننده Dewar یکپارچه


توضیحات محصول


C330M MWIR یکی از مجموعه های خنک کننده دیوار یکپارچه HgCdTe / MCT است. این با کلاسیک ترین مشخصات 320x256/30μm است و در میان اولین محصولات موجود در نمونه محصولات است. بنابراین،به طور گسترده ای در کاربردهای رایج مانند نظارت شبانه روز استفاده شده است.، نمايشگرهای حرارتي دستي، بارهاي مفید، دوربين هاي کشف نشت گاز و بسياري از سيستم هاي الکترو اپتيکي مادون قرمز.


طول موج آن، شماره F، سطح نصب می تواند سفارشی شود و چندین کریو کولر در دسترس است.


 ویژگی های اصلی


- رزولوشن: 320×256

- پیکسل پیچ: 30μm

- حساسيت بالا

-طراحی کامپکت

-خسته

- مصرف برق کم


مشخصات محصول


مدل C330M MW
مواد MCT
قطعنامه 320×256
پیکسل پیچ 30μm
دامنه طیف 3.7μm ∙4.8μm مگاوات
حالت کار عکس فوری، حالت ادغام ITR؛ حالت ویندوز؛ ضد شکوفایی
ظرفیت شارژ 36من/12من
محدوده پویا ≥80dB
تعداد خروجی 1 یا 4؛ تا 6.6Mpixel/s در هر خروجی
NETD F2: ≤9mK
F4: ≤15mK
نرخ پیکسل موثر ≥99.5٪
عدم یکسانی پاسخ ≤8٪
نوع کریو کولر RS058/RS046H
مصرف برق ثابت ≤6W @ RS058
≤6W @ RS046H
حداکثر مصرف برق ≤12W @ RS058
≤11W @ RS046H
منبع برق RS058: 24V DC
RS046H: 32V DC
زمان خنک شدن ≤6 دقیقه @ RS058
≤5min30s @ RS046H
وزن ≤600g
ابعاد (ملی متر) 142x58.5x71
دمای کار -45°C ~ +71°C


کاربردهای صنعتی


آشکارگر مادون قرمز خنک شده C330M MWIR به طور گسترده ای در بسیاری از زمینه ها مانند سیستم نظارت از راه دور ، سیستم تقویت دید پرواز ، بار مفید چند حسگر و غیره استفاده می شود.

MWIR HgCdTe مجتمع خنک کننده Dewar 320x256 / 30μm آشکارساز IR خنک کننده 0


خدمات استاندارد



مستندات کامل: دستورالعمل های محصول، راهنمای راه اندازی و مرجع انتخاب. بدون حدس زدن شروع کنید.

توسعه و کمک به آزمایش: آزمایش یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامتر آسان شده است.

Advanced Developer Toolkit: SDK ها، API ها، الگوریتم ها و ابزارهای عیب یابی برای ادغام عمیق.

پشتیبانی فنی از راه دور: پشتیبانی 24/7 پاسخ سریع و راه حل به موقع برای مسائل بحرانی.

گارانتی: قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه


سوالات عمومی


1در کدام صنایع از آشکارسازان مادون قرمز در خط فوکال استفاده می شود؟

آشکارگر سطح فوکال مادون قرمز، جزء اصلی سیستم تصویربرداری حرارتی است و کلید تشخیص، شناسایی و تجزیه و تحلیل اطلاعات مادون قرمز اشیاء است.این ابزار کاربرد گسترده ای در ترافیک دارد.، بازرسی، نظارت بر امنیت، هواشناسی، پزشکی و صنایع دیگر.


2ویژگی های آشکارگر فلک فوکال مادون قرمز خنک شده و خنک نشده چیست؟

آشکارسازان سطح فوکال مادون قرمز را می توان به آشکارسازان سطح فوکال مادون قرمز خنک شده و آشکارسازان سطح فوکال مادون قرمز خنک نشده تقسیم کرد.آشکارساز مادون قرمز خنک شده در محیط خلاء با حساسیت بالا کار می کند و می تواند تفاوت های دمایی ظریف تر را تشخیص دهد، در حالی که آشکارساز سطح فوکال مادون قرمز خنک نشده نیازی به محیط کریوجنیک ندارد و می تواند در دمای اتاق کار کند.
