سری مادون قرمز سری PLUG-R ماژول دوربین حرارتی خنک نشده 400x300 / 17μm

محل منبع ووهان ، استان هوبی ، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل PLUG417R
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C ، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 400x300 / 17μm محدوده اندازه گیری دما -20 ~ 550 ℃
NETD 30 میلیون پوند محدوده طیفی 8 ~ 14μm
اندازه 44.5x44.5x33.6 میلی متر وزن ≤77 گرم
برجسته

هسته دوربین مادون قرمز 400x300

,

ماژول دوربین حرارتی خنک نشده

,

هسته دوربین مادون قرمز 17μm

پیام بگذارید
توضیحات محصول

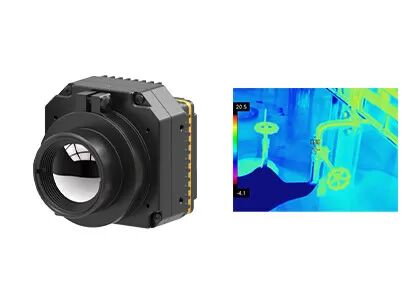

ماژول تصویربرداری حرارتی PLUG417R



GST PLUG-R Series 400x300 / 17μm Uncooled Thermal Imaging Camera Core برای دوربین مادون قرمز



توضیحات محصول



PLUG417R یکی از ماژول های دوربین حرارتی IR خنک نشده سری PLUG-R است که توسط فناوری سنسور جهانی (GST) توسعه یافته است.این شامل آشکارساز مادون قرمز 400x300 / 17μm خنک نشده ، سری کامل اجزای نوری ، مدار پردازش سیگنال حرفه ای و الگوریتم پردازش تصویر است.



PLUG417R نوعی ماژول تصویربرداری حرارتی مادون قرمز خنک نشده است که در زمینه تصویربرداری حرارتی صنعتی و اندازه گیری دما استفاده می شود.محدوده دما قابل تنظیم است ، که می تواند شرایط خاص ترموگرافی صنعتی را برآورده کند و یک تصویر حرارتی واضح با محدوده اندازه گیری دما از -20 ~ 50 550 present ارائه دهد.



ماژول حرارتی PLUG417R می تواند در بسیاری از محصولات پایانه ای که به فناوری تصویربرداری حرارتی مادون قرمز نیاز دارند ، ادغام شده و در زمینه ترموگرافی ، بازرسی برق ، دید ماشین ، بازرسی ساختمان ، پتروشیمی و غیره استفاده شود.



ویژگی های اصلی


- وضوح آشکارساز: 400x300 / 17μm

- مواد آشکارساز: اکسید وانادیوم

- NETD <30mk ، حساسیت بالا
- نرخ فریم: 25Hz/30Hz/50Hz/60Hz
- اندازه: 44.5x44.5x36.6

- وزن: 77 گرم



مشخصات محصول



مدل PLUG417R
عملکرد آشکارساز IR
وضوح 400x300
Pixel Pitch 17μm
محدوده طیفی 8 ~ 14μm
NETD <30mk
پردازش تصویر
نرخ فریم 25Hz/30Hz/50Hz/60Hz
زمان راه اندازی <15 ثانیه
فیلم آنالوگ PAL/NTSC
ویدئوی دیجیتال RAW/YUV/BT656/LVDS
کامپوننت افزونه USB/Camerlink
حالت کم نور شدن خطی/هیستوگرام/مخلوط
زوم دیجیتال بزرگنمایی مداوم 1 ~ 8X ، اندازه مرحله 1/8
نمایش تصویر سیاه داغ/سفید داغ/رنگ شبه
جهت تصویر افقی/عمودی/مورب تلنگر
الگوریتم تصویر NUC/AGC/IDE
مشخصات الکتریکی
رابط خارجی استاندارد رابط 50pin_HRS
حالت ارتباطی RS232-TTL ، 115200bps
ولتاژ تغذیه 4.5 ~ 6 ولت
اندازه گیری دما
محدوده دمای کارکرد -10 ° C ~ 50 ° C
محدوده دما -20 ° C ~ 150 ° C ، 100 ° C ~ 550 ° C
دقت دما ± 2 C یا ± 2 ((حداکثر مقدار را بگیرید)
SDK ARM/Windows/Linux SDK ، ترموگرافی تمام صفحه
مشخصه های فیزیکی
ابعاد (میلی متر) 44.5x44.5x36.6
وزن ≤77 گرم
سازگاری با محیط زیست
درجه حرارت عملیات -40 ° C ~ +70 ° C
دمای ذخیره سازی -45 ° C ~ +85 ° C
رطوبت 5 ~ ~ 95، ، غیر متراکم
ارتعاش ارتعاش تصادفی 5.35 گرم ، 3 محور
شوکه شدن موج نیمه سینوسی ، 40g/11ms ، جهت 3 محور 6
اپتیک
لنز اختیاری فوکوس ثابت ثابت: 7.5 میلی متر/13 میلی متر/19 میلی متر/25 میلی متر/35 میلی متر



کاربردهای صنعتی



ماژول مادون قرمز PLUG417R به طور گسترده ای در بازرسی برق ، دید ماشین ، امنیت و نظارت بر سیستم تهویه مطبوع ساختمان ، در فضای باز ، آتش نشانی و نجات ، اجرای قانون و نجات ، ADAS ، محموله های UAV و غیره استفاده می شود.



سری مادون قرمز سری PLUG-R ماژول دوربین حرارتی خنک نشده 400x300 / 17μm 0



درباره تیم مادون قرمز GST



سری مادون قرمز سری PLUG-R ماژول دوربین حرارتی خنک نشده 400x300 / 17μm 1



سوالات متداول



1. میکروبولومتر آرایه صفحه کانونی خنک نشده چگونه کار می کند؟

با استفاده از اصل اثر حرارتی تابش مادون قرمز ، آشکارساز مادون قرمز خنک نشده ، انرژی تابش مادون قرمز را با مواد جذب مادون قرمز به انرژی گرمایی تبدیل می کند ، به طوری که دمای مواد حساس افزایش می یابد.سپس ، یک پارامتر فیزیکی خاص از مواد حساس بر این اساس تغییر می کند و از طریق مکانیسم تبدیل خاصی که برای تشخیص تشخیص جسم طراحی شده است ، به سیگنال الکتریکی یا سیگنال نور مرئی تبدیل می شود.



2. مزیت آشکارساز مادون قرمز خنک نشده چیست؟

آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به دستگاه مجتمع خنک کننده Dewar Cooler (IDCA) ندارد و می تواند در دمای اتاق کار کند.دارای مزایای شروع سریع ، مصرف برق کم ، اندازه کوچک ، وزن سبک ، عمر طولانی ، هزینه کم و غیره است.اگرچه حساسیت آشکارساز مادون قرمز خنک نشده به اندازه آشکارسازهای مادون قرمز سرد نیست ، اما پس از سالها توسعه ، عملکرد هزینه آن به وضوح بهتر از آشکارساز خنک شده است ، که چشم انداز کاربرد وسیع تری دارد.
