ماژول دوربین حرارتی بدون خنک کننده

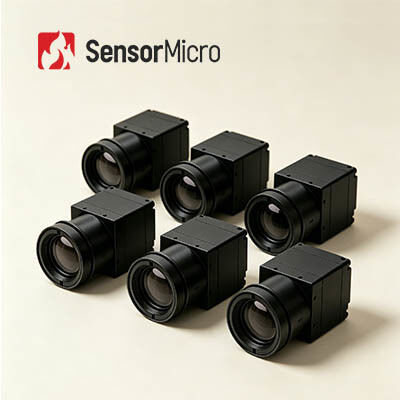

  • iSE Series Stable Performance 640x512 Resolution 12μm Pixel Pitch Uncooled Thermal Camera Module
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iSE612
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
نرخ فریم دیجیتال 50 هرتز NETD معمولی ≤20mK
محدوده طیفی 8 تا 14 میکرومتر قطعنامه 640x512 / 12μm
زوم دیجیتال 1X/2X/4X/8X ولتاژ تغذیه 2.7 ولت تا 5.3 ولت
برجسته کردن

هسته دوربین مادون قرمز 400x300

,

ماژول دوربین حرارتی خنک نشده

,

هسته دوربین مادون قرمز 17μm
پیام بگذارید
توضیحات محصول
ماژول دوربین حرارتی غیر خنک شده هسته دوربین مادون قرمز سری iSE 640x512/12μm
خلاصه ی محصول

iSE612 یک ماژول دوربین IR حرارتی بدون خنک کننده از سری iSE است که دارای یک آشکارساز مادون قرمز بدون خنک کننده 640x512/12μm ، اجزای نوری جامع ، مدار پردازش سیگنال حرفه ای است,و الگوریتم های پیشرفته پردازش تصویر.

دارای تصویربرداری صاف، عملکرد پایدار و عملکرد مقرون به صرفه، هسته دوربین حرارتی iSE612 مجهز به آشکارگر حرارتی بسته بندی سرامیکی مستقل ApexCore 640 × 512 12μm است.عملکرد عالی سنسور باعث می شود تصاویر حرارتی کم سر و صدا، و NETD≤20mK نشان دهنده توانایی متمایز کننده درجه حرارت است.

ویژگی های کلیدی
  • صاف، پایدار و با هزینه بالا:هیچ کالیبراسیون شاتر در طول کار مورد نیاز نیست، از بین بردن لکنت تصویر استفاده می کند. از آشکارساز بسته بندی سرامیکی ApexCore با NETD≤20mK استفاده می کند.
  • بسته بندی و سبک وزن:ابعاد کوچک به اندازه 25.4 × 25.4 × 22.7mm، وزن هسته خالی ≤26 ± 1.5g. طراحی ساختاری صرفه جویی در فضا امکان ادغام سیستم انعطاف پذیر را فراهم می کند
  • مجموعه ویژگی های غنی:از الگوریتم های فوق وضوح ، تصویر در تصویر ، OSD قابل تنظیم ، حالت خواب ، کالیبراسیون یک کلیک و سازگاری با صفحه نمایش های مختلف Micro OLED پشتیبانی می کند
  • ادغام انعطاف پذیر:سازگار با چندین لنز نوری و اجزای تمدید برای توسعه ثانویه آسان و سفارشی سازی سیستم
مشخصات فنی
مدل iSE612
نشانگرهای آشکارسازان IR
مواد حساس VOx
قطعنامه 640×512
اندازه پیکسل 12μm
پاسخ طیف 8μm ~ 14μm
NETD معمولی

≤20mK
پردازش تصویر
نرخ فریم دیجیتال 50 هرتز
زمان شروع 6s
ویدیوی دیجیتال YUV420/YUV422/RGB888/RAW
الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC
بدون شاتر پشتیبانی شده
نمایش تصویر 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ)
جهت تصویر افقی/ عمودی/ قطری
زوم دیجیتال 1x/2x/4x/8x
حالت جبران خسارت راهنما
برق
رابط استاندارد خارجی 50pin: BP040SB-50-0114-B-R0
رابط ارتباطی TTL-232/USB2.0
رابط ویدیویی دیجیتال DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
اجزای تمدید USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
رابط الکتریکی
ولتاژ تغذیه 2.7V ~ 5.3V
مصرف برق معمولی 0.8W@50Hz@23±3°C
مکانیک/لنز
اندازه هسته خالی 25.4×25.4×22.7 میلی متر φ36×24.3mm
وزن هسته خالی 26±1.5g 28±1.5g
لنز های نوری فوکوس ثابت: 4.8/9.1/13/19mm
  • فوکوس ثابت: 25/35/50/70/100mm
  • فوکوس دستي: 25/35/50mm
  • لنز موتور: 75/100/150mm
  • زوم مستمر: 15~75/20~100/28~90/30~150/30~180/25~225mm
تاثیر نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار 1500g@0.4ms
ارتعاش

5.35g، ارتعاش تصادفی، 3- محور
اجزای شاتر اختیاری
سازگاری با محیط زیست
دمای کار -40°C~+70°C
دمای ذخیره سازی -45°C تا +85°C
رطوبت 5٪ تا 95٪، بدون فشرده سازی
گواهینامه ROHS2.0/REACH
کاربردهای صنعتی
  • چشم انداز صنعتی
  • آتش نشانی و نجات
  • نظارت بر امنیت
  • مشاهده در فضای باز
  • دید ماشینی
  • الکترونیک مصرفی
توانایی های شرکت
  • حساسیت بالا و عملکرد عالی
  • تکنولوژی پیشرو در صنعت مادون قرمز
  • ردیاب های مادون قرمز مختلف در دسترس - هر دو ردیاب های IR غیر خنک و خنک در فرمت های مختلف و اندازه پیکسل
  • تولید انبوه برای اطمینان از تحویل سریع - سه خط تولید با ظرفیت تولید سالانه تا میلیون ها آشکارساز
پرسش های مکرر
میکروبولومتر خط فوکال بدون خنک کردن چطور کار می کند؟
با استفاده از اصل اثر حرارتی تابش مادون قرمز، آشکارگر مادون قرمز بدون خنک کردن انرژی تابش مادون قرمز را به انرژی حرارتی با مواد جذب مادون قرمز تبدیل می کند.تا دمای ماده حساس افزایش یابد.پس، a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
مزاياي دتکتور مادون قرمز بدون خنک کننده چيه؟
آشکارگر سطح فوکال مادون قرمز بدون خنک کننده نیازی به یک دستگاه مجمع خنک کننده Dewar (IDCA) ندارد و می تواند در دمای اتاق کار کند.اندازه کوچک، وزن کم، طول عمر طولانی، هزینه پایین و غیره. اگر چه حساسیت آشکارساز افراژ قرمز غیر خنک شده به اندازه آشکارسازان افراژ قرمز خنک شده نیست، پس از سال ها توسعه،عملکرد هزینه آن به وضوح بهتر از آشکارگر خنک شده است، که چشم انداز کاربرد گسترده تری دارد.
