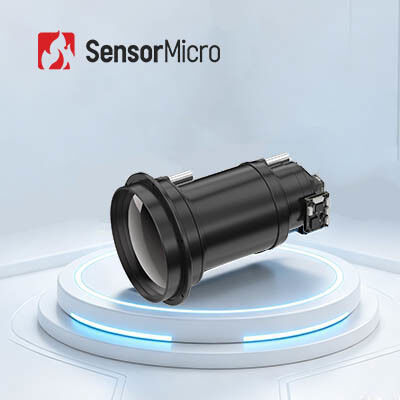

حساسیت بالا 1280x1024 وضوح 12μm اندازه پیکسل ماژول دوربین حرارتی غیر خنک

  • High Sensitivity 1280x1024 Resolution 12μm Pixel Size Uncooled Thermal Camera Module
محل منبع ووهان ، استان هوبی ، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iSE1212
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 1280x1024/12μm NETD ≤30mK
محدوده طیفی 8 تا 14 میکرومتر نرخ فریم دیجیتال 25 هرتز / 30 هرتز / 50 هرتز
روشنایی تصویر خودکار / دستی رابط ارتباطی TTL-232/USB
برجسته کردن

ماژول دوربین حرارتی با وضوح بالا

,

ماژول دوربین حرارتی با وضوح بالا ROHS
پیام بگذارید
توضیحات محصول
ماژول دوربین حرارتی خنک نشده مگاپیکسلی با حساسیت بالا 1280x1024 12μm
بررسی اجمالی محصول

iSE1212 یکی از ماژول های دوربین مادون قرمز خنک نشده سری iSE است. این بر اساس یک آشکارساز مادون قرمز خنک نشده 1280x1024/12μm با مدار پردازش سیگنال حرفه ای و پلت فرم پردازش تصویر است.

با آرایه بزرگ 1280x1024، ماژول حرارتی خنک نشده iSE1212 جزئیات بیشتری از تصویر را ارائه می دهد و میدان دید بزرگتری را پشتیبانی می کند. اندازه پیکسل کاهش یافته 12 میکرومتر وضوح فضایی بهتری را ارائه می دهد و با فوکوس لنز اپتیکال کوتاه تر برای دستیابی به ماموریت برد مشابه مطابقت دارد.

ما تامین کننده آشکارسازهای مادون قرمز حرارتی و ماژول های دوربین مادون قرمز هستیم. پس از سال‌ها تجربه کاربرد صنعتی، ما راه‌حل‌های حرفه‌ای، کارآمد و راحت را برای مشتریان در تمام صنایع با فناوری اصلی خود یعنی آشکارساز مستقل R&D مادون قرمز ارائه می‌کنیم.

ویژگی های اصلی
  • تصویربرداری با وضوح بالا با تصاویر صاف:تصویربرداری حرارتی مگاپیکسلی با عملکرد صاف و بدون تاخیر ارائه می کند. میدان دید وسیع‌تر، پوشش زاویه بزرگ‌تر، محدوده تشخیص طولانی‌تر و جزئیات بیشتر.
  • عملکرد بدون شاتر برای عملکرد بی صدا:بدون کالیبراسیون شاتر در حین استفاده، از بین بردن لکنت تصویر رایج در طرح های سنتی. عملیات بی صدا به جلوگیری از شناسایی توسط اهداف کمک می کند.
  • ویژگی های غنی و یکپارچه دوستانه:پشتیبانی از الگوریتم های با وضوح فوق العاده، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، کالیبراسیون با یک کلیک و سازگاری با نمایشگرهای مختلف Micro OLED. سازگار با طیف گسترده ای از لنزهای نوری و اجزای توسعه یافته، توسعه ثانویه آسان و ادغام سیستم انعطاف پذیر را امکان پذیر می کند.
مشخصات محصول


مدل iSE1212
نشانگرهای آشکارسازهای IR
مواد حساس VOx
قطعنامه 1280×1024
اندازه پیکسل 12 میکرومتر
پاسخ طیفی 8μm ~ 14μm
NETD معمولی ≤30mK
پردازش تصویر
پیکسل های موثر 1280×1024
نرخ فریم دیجیتال 25 هرتز / 30 هرتز / 50 هرتز
زمان راه اندازی 7 ثانیه
ویدیو دیجیتال YUV420/YUV422/RGB888/RAW
الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC
بدون کرکره پشتیبانی می شود
نمایش تصویر 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ)
جهت تصویر افقی / عمودی / مورب
زوم دیجیتال 1x/2x/4x/8x
روشنایی تصویر خودکار / دستی
کنتراست تصویر خودکار / دستی
حالت جبران دستی
رتیکل پشتیبانی می شود
عملکرد سیستم
حالت خواب پشتیبانی می شود
تنظیمات منو قابل تنظیم
زبان منو چینی / انگلیسی
کالیبراسیون افست پشتیبانی می شود
صفحه کلید ≥4 (عملکردهای دکمه قابل تنظیم)
رانندگی OLED پشتیبانی از I2C، پورت موازی 16bit/24bit، datavalid و سایر سیگنال های صفحه نمایش درایو
Direct Drive Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
از سیگنال های نمایش MIPI پشتیبانی می کند و می تواند مستقیماً صفحه نمایش IBOE VX039FHP-NH4 را هدایت کند.
نرم افزار کامپیوتر
نرم افزار کامپیوتر کنترل ماژول و نمایش ویدئو
برقی
رابط خارجی استاندارد 50 پین: BP040SB-50-0114-B-R0
رابط ارتباطی TTL-232/USB
رابط ویدئویی دیجیتال DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
اجزای افزونه USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
رابط الکتریکی
ولتاژ تغذیه 2.7 ولت تا 5.3 ولت
مصرف برق معمولی 1.2W@25Hz@23±3℃
مکانیکی/لنز
اندازه هسته لخت (میلی متر) 38×39×28 68×69×30.2
وزن هسته خالی (گرم) 3±65 3±88.5
لنز نوری فوکوس ثابت Athermal: 14mm/19mm/25mm/35mm فوکوس ثابت Athermal: 50mm/100mm
لنز موتوری: 75mm/100mm/150mm
زوم پیوسته: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm
اجزای شاتر اختیاری
سطح حفاظت IP67 (لنز جلو)
سازگاری با محیط
دمای عملیاتی -40℃~+70℃
دمای ذخیره سازی -45℃~+85℃
رطوبت 5٪ ~ 95٪، غیر متراکم
لرزش 5.35 گرم، لرزش تصادفی، 3 محوره
تاثیر نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار 500 گرم @ 1 میلی‌ثانیه
گواهینامه ROHS2.0/REACH
کاربردهای صنعتی

ماژول تصویربرداری مادون قرمز iSE1212 به طور گسترده در بینایی صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، دید ماشین، لوازم الکترونیکی مصرفی و غیره استفاده می شود.

مزایای ما
  • حساسیت بالا و عملکرد عالی:فناوری پیشرو جهان در صنعت مادون قرمز
  • آشکارسازهای مادون قرمز مختلف موجود:آشکارسازهای مادون قرمز خنک نشده و خنک‌شده در قالب‌ها و اندازه‌های پیکسل مختلف
  • تولید حجم برای اطمینان از تحویل سریع:سه خط تولید با قابلیت تولید سالانه تا میلیون ها ردیاب
سوالات متداول
ترموگرافی مادون قرمز چیست؟
ترموگرافی یک فناوری جدید و موثر روش تشخیصی غیرتهاجمی بر اساس تشخیص دمای سطح جسم است. تشعشعات فروسرخ (IR) ساطع شده از یک جسم ثبت شده و در قالب یک نقشه توزیع دما مشاهده می شود.
ترموگرافی مادون قرمز در چه مواردی می تواند مورد استفاده قرار گیرد؟
تصویر حرارتی مادون قرمز را می توان برای انجام بازرسی های خانه، تعیین عیوب ساختاری، خطاهای الکتریکی، عیوب مکانیکی، تغییرات فیزیولوژیکی در افراد و حیوانات و موارد دیگر مورد استفاده قرار داد.
مزیت ترموگرافی مادون قرمز چیست؟
برای آزمایش غیر مخرب، آزمایش ساده و پاسخ سریع بدون آسیب است که منجر به صرفه جویی در هزینه ها، افزایش راندمان کار، کاهش نیروی انسانی و استهلاک تجهیزات می شود. برای ترموگرافی پزشکی، یافتن مشکلات پنهان در بدن انسان، 100% ایمن و بدون تشعشع و درد بسیار کارآمد است، که ابزاری ایده آل برای غربالگری اولیه سلامت است.
