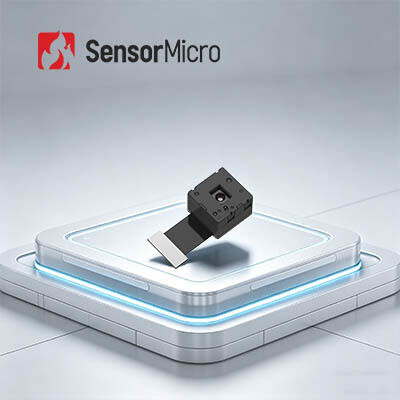

120x90 رزولوشن 12μm Pixel Pitch Infrared Thermal Camera Core برای ادغام خانه های هوشمند

  • 120x90 Resolution 12μm Pixel Pitch Infrared Thermal Camera Core for Smart Home Integration
محل منبع ووهان ، استان هوبی ، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل TIMO112
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 120x90 Pixel Pitch 12 میکرومتر
محدوده طیفی 8 تا 14 میکرومتر محدوده اندازه گیری دما -20℃~+550℃
وزن (G) 1.8 گرم اندازه (میلی متر، بدون FPC) 12.6mm×12.6mm×8.8mm
برجسته کردن

هسته دوربین حرارتی 120x90

,

هسته دوربین حرارتی میکرو مادون قرمز

,

هسته دوربین حرارتی خانه هوشمند
پیام بگذارید
توضیحات محصول
هسته دوربین حرارتی میکرو مادون قرمز 120x90/12μm برای خانه هوشمند
بررسی اجمالی محصول

ماژول حرارتی مادون قرمز TIMO112 آشکارساز فروسرخ بسته سطح ویفر 120x90/12μm (WLP) را ادغام می کند و برای کاربردهایی که به حداقل اندازه، وزن، قدرت و هزینه نیاز دارند (SWaP-C) بهینه شده است. ساختار فوق‌العاده فشرده آن امکان ادغام آسان با دستگاه‌های هوشمند مختلف، تصویرگرهای حرارتی یا پایانه‌های موبایل را با الزامات سخت‌گیرانه در مورد هزینه، اندازه و وزن فراهم می‌کند.

در مقایسه با ابزارهای اندازه‌گیری دما سنتی، ماژول حسگر IR TIMO112 حساسیت بیشتری نسبت به آرایه‌های حرارتی معمولی ارائه می‌دهد. این ماژول دوربین حرارتی با استفاده از فناوری بسته‌بندی سطح ویفر، ارزش استثنایی را برای برنامه‌های تصویربرداری مادون قرمز با الزامات هزینه، اندازه و وزن دقیق فراهم می‌کند.

ویژگی های اصلی
  • ماژول فوق مینیاتوری با بهینه سازی نهایی SWaP-C
    آشکارساز بسته بندی سطح ویفر + اپتیک سطح ویفر + کرکره شیر الکترومغناطیسی میکرو
  • عملکرد اثبات شده و پاسخ سریع
    طراحی بسیار کم توان (تا 9 مگاوات) با تصویربرداری صاف با نرخ فریم 25 هرتز
  • انعطاف پذیر و سازگار با محیط زیست
    پشتیبانی از رابط تصویر SPI، سازگار با پلتفرم های مختلف تعبیه شده
مشخصات محصول
مدل TIMO112
قطعنامه 120×90
اندازه پیکسل 12 میکرومتر
پاسخ طیفی 8 تا 14 میکرومتر
حالت فوکوس تمرکز رایگان
لنز (HFOV/FL) 50 درجه / 1.6 میلی متر
وزن 1.8 گرم
اندازه (بدون FPC) 12.6mm×12.6mm×8.8mm
تعداد پین ها 40 پین
داده های خروجی 14 بیت خام
نرخ فریم 25 هرتز
محدوده اندازه گیری دما -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
دقت اندازه گیری دما بیشتر از ± 2 ℃ / ± 2٪
دمای عملیاتی -20℃~+60℃
رطوبت 5% ~ 85%
دمای ذخیره سازی -45℃~+85℃
گواهینامه RoHS 2.0 / Reach
کاربردهای صنعتی

ماژول دوربین حرارتی TIMO112 به طور گسترده در ترموگرافی، سخت افزار هوشمند، ساختمان هوشمند، خانه هوشمند، AIoT و سایر کاربردهای صنعتی استفاده می شود.

120x90 رزولوشن 12μm Pixel Pitch Infrared Thermal Camera Core برای ادغام خانه های هوشمند 0
رویکرد خدمات ما
پیش فروش
  • تجزیه و تحلیل نیازمندی ها
  • ارزیابی سناریو
  • انتخاب محصول
  • راه حل های سفارشی
استقرار
  • تحویل سریع
  • یکپارچه سازی و تست سیستم
  • آموزش فنی
  • راهنمای برنامه
پس از فروش
  • تشخیص از راه دور
  • خدمات گارانتی
  • ارتقاء سیستم عامل
  • تعمیر و نگهداری فنی
سوالات متداول
تصویربرداری حرارتی مادون قرمز چیست؟

در طبیعت، تمام اجسام با دمای بالاتر از صفر مطلق (273- درجه سانتیگراد) پرتوهای مادون قرمز ساطع می کنند. با اندازه گیری اختلاف دمای تابش مادون قرمز بین اهداف و پس زمینه آنها با استفاده از آشکارساز دوربین مادون قرمز، می توان تصاویر مادون قرمز (تصاویر حرارتی) متفاوتی به دست آورد.

آشکارسازهای مادون قرمز چگونه کار می کنند؟

تشعشعات مادون قرمز ساطع شده از اهداف وارد محدوده حسگر آشکارساز حرارتی می شود. آشکارساز مادون قرمز سیگنال های تابشی با شدت های مختلف را به سیگنال های الکتریکی متناظر تبدیل می کند، که سپس تقویت و پردازش می شود تا تصاویر مادون قرمز قابل مشاهده با چشم غیر مسلح را تشکیل دهد.

مزیت آشکارسازهای مادون قرمز خنک نشده چیست؟

آشکارسازهای صفحه کانونی مادون قرمز خنک نشده در دمای اتاق بدون نیاز به دستگاه های مجتمع کولر Dewar (IDCA) کار می کنند. آنها مزایایی از جمله راه اندازی سریع، مصرف انرژی کم، اندازه کوچک، وزن سبک، طول عمر طولانی و هزینه کم را ارائه می دهند. در حالی که حساسیت ممکن است با آشکارسازهای خنک شده مطابقت نداشته باشد، مقرون به صرفه بودن آنها آنها را برای کاربردهای گسترده تر ایده آل می کند.
