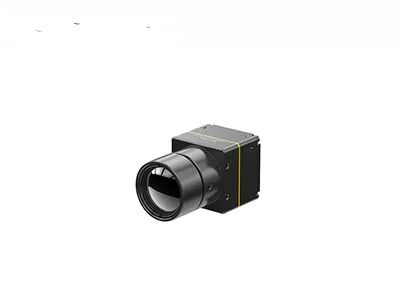

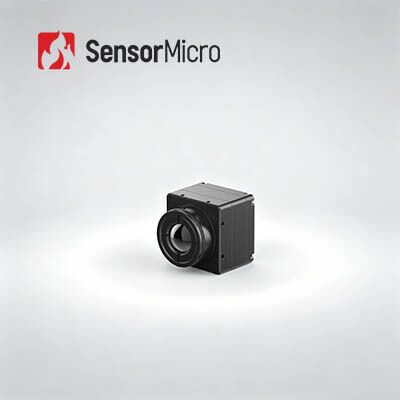

ماژول تصویربرداری حرارتی غیرسرد LWIR با رزولوشن 640x512/12 میکرومتر و حساسیت حرارتی بالا
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612RG2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.65 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD | ≤25mK/F1.0/25℃ | نرخ فریم | 25 هرتز / 30 هرتز |
| برجسته کردن | ماژول دوربین حساسیت حرارتی بالا,640x512 LWIR ماژول حرارتی بدون خنک کننده,ماژول تصویربرداری حرارتی 12um |
||
توضیحات محصول
ماژول تصویربرداری حرارتی خنک نشده LWIR 640x512/12μm با حساسیت حرارتی بالا
بررسی اجمالی محصول
هسته دوربین اندازه‌گیری دمای مادون قرمز با دقت بالا COIN612RG2 از آشکارساز مادون قرمز پیشرفته ApexCore 640*512/12μm استفاده می‌کند که دارای ابعاد بسیار فشرده و مصرف انرژی بسیار کم است. مجهز به فناوری پردازش سیگنال حرفه‌ای و الگوریتم‌های اندازه‌گیری دمای بالغ، پایش دما را در زمان واقعی، پایدار و دقیق با دقت اندازه‌گیری ۲± درجه سانتیگراد یا ۲±٪ ارائه می‌دهد. این ماژول با پشتیبانی از پروتکل‌های ارتباطی سریال اصلی، رابط‌های خروجی ویدیویی متنوع از جمله USB2.0، DVP، LVDS و BT.656 و طیف گسترده‌ای از لنزهای نوری قابل تنظیم، مانع توسعه ثانویه را به میزان قابل توجهی کاهش می‌دهد.
ویژگی های کلیدی
- عملکرد جامع، طراحی مقرون به صرفه:توسعه یافته با استفاده از آشکارساز مادون قرمز سطح ویفر ApexCore با NETD≤25mK. FPA پرکاربرد را با الگوریتم‌های پردازش تصویر پیشرفته برای بهبود کیفیت تصویر ترکیب می‌کند. دقت اندازه گیری دما تا 2± درجه سانتیگراد یا 2±٪، پشتیبانی از محدوده -20 درجه سانتیگراد تا 150 درجه سانتیگراد و 100 درجه سانتیگراد تا 550 درجه سانتیگراد، با پسوندهای قابل تنظیم
- جمع و جور و سبک وزن، راندمان بالا با توان کم:ابعاد: 25.4*25.4*15.7mm; وزن: 1±15 گرم؛ مصرف برق: ≤0.65W
- تنظیمات چندگانه، ادغام سریع:لنزهای اپتیکال اختیاری برای برآورده کردن نیازهای کاربردی مختلف؛ از رابط های خروجی تصویر USB2.0/DVP/LVDS/BT.656 پشتیبانی می کند. خروجی داده تصویر RAW/YUV/TMP با کنترل پورت سریال
مشخصات فنی
| مدل | COIN612RG2 |
|---|---|
| نشانگرهای آشکارسازهای IR |
مواد حساس:VOx رزولوشن:640*512 اندازه پیکسل:12 میکرومتر پاسخ طیفی:8μm ~ 14μm NETD معمولی:≤25mK/F1.0/25℃ |
| پردازش تصویر |
نرخ فریم دیجیتال:25/30 هرتز زمان راه اندازی:6 ثانیه ویدئوی آنالوگ:PAL/NTSC فیلم دیجیتال:RAW/YUV422/TMP الگوریتم تصویر:تصحیح غیر یکنواختی (NUC)، کاهش نویز سه بعدی (3DNR)، سرکوب نویز دوبعدی (DNS)، فشرده سازی محدوده دینامیکی (DRC)، بهبود لبه (EE) نمایش تصویر:10 نوع (سفید داغ/گدازه/آهن قرمز/آهن داغ/پزشکی/منطقه قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| برقی |
رابط خارجی استاندارد:50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد) برد گسترش USB:USB3.0/USB2.0/VPC/USB2.0&VPC رابط ارتباطی:TTL-232/USB2.0 رابط ویدئویی دیجیتال:DVP8/DVP16/USB2.0/BT.656/LVDS ولتاژ تغذیه:4.5 ~ 5.5 ولت مصرف برق معمولی:0.65 وات |
| اندازه گیری دما |
دمای عملیاتی:-10℃~+50℃ محدوده اندازه گیری دما:-20℃~150℃، 100℃~550℃؛ پشتیبانی از سفارشی سازی و گسترش دقت اندازه گیری دما:± 2 درجه سانتیگراد یا ± 2٪ (هر کدام بیشتر باشد) اندازه گیری جزئی دما:پشتیبانی از حداکثر، حداقل و میانگین مقدار خروجی مناطق اندازه گیری دما SDK:اندروید/ویندوز/لینوکس؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| مکانیکی |
اندازه هسته لخت:25.4 * 25.4 * 15.7 میلی متر وزن هسته خالی:1±15 گرم |
| سازگاری با محیط |
دمای عملیاتی:-40℃~+70℃ دمای ذخیره سازی:-45℃~+85℃ رطوبت:5٪ ~ 95٪، غیر متراکم لرزش:5.35 گرم، لرزش تصادفی، 3 محوره تاثیر:نیم موج سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه 3 محور، 6 جهت گواهینامه:ROHS2.0/REACH |
| لنز نوری |
لنز نوری:فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm سطح حفاظت:IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی در ترموگرافی، دید صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، بینایی ماشین، الکترونیک مصرف کننده و زمینه های مرتبط استفاده می شود.
خدمات سفارشی
- سفارشی سازی محصول:پیکربندی ها را تنظیم کنید و الگوریتم ها را برای برآوردن نیازهای خاص صنعت تطبیق دهید
- پشتیبانی فنی و آموزش در محل:به مشتریان اصلی راه اندازی سیستم و آموزش عملیاتی ارائه دهید
- نوآوری مشترک برای محصولات و بازارهای جدید:برای توسعه راه حل های کاربردی مادون قرمز خلاقانه با مشتریان همکاری کنید
سوالات متداول
1. آیا می توان از مادون قرمز برای مقاصد صرفه جویی در انرژی استفاده کرد؟
بله، فناوری مادون قرمز را می توان برای مقاصد صرفه جویی در انرژی استفاده کرد. حسگرهای مادون قرمز می توانند حضور یا حرکت انسان را در یک اتاق تشخیص دهند و امکان کنترل خودکار سیستم های روشنایی، گرمایش و سرمایش را فراهم کنند. این به حداقل رساندن مصرف انرژی با کار کردن فقط در صورت نیاز کمک می کند.
2. تصویربرداری حرارتی چگونه کار می کند؟
تصویربرداری حرارتی با استفاده از یک دوربین مخصوص که تشعشعات مادون قرمز را تشخیص می دهد، کار می کند. دوربین شدت تشعشعات ساطع شده از اجسام را اندازه گیری می کند و رنگ ها یا مقادیر مختلف خاکستری را برای نمایش دماهای مختلف اختصاص می دهد. سپس این تغییرات دما به عنوان یک تصویر برای مشاهده و تجزیه و تحلیل نمایش داده می شود.
3. کاربردهای تصویربرداری حرارتی چیست؟
تصویربرداری حرارتی کاربردهای مختلفی در صنایع مختلف دارد. معمولاً در بازرسی های برق، بازرسی ساختمان و خانه، نظارت و امنیت، آتش نشانی، تشخیص پزشکی، بازرسی های صنعتی و مشاهده حیات وحش استفاده می شود.
