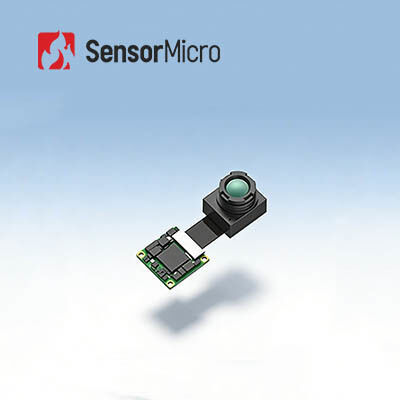

ماژول حرارتی رادیومتریک خنک نشده 256x192 12 میکرومتر برای تصویربرداری حرارتی دقیق LWIR

محل منبع	چین
نام تجاری	SensorMicro
گواهی	ISO9001:2015; RoHS; Reach
شماره مدل	Mini212G2
مقدار حداقل تعداد سفارش	1 قطعه
قیمت	قابل مذاکره
شرایط پرداخت	T/T

جزئیات محصول

قطعنامه	256x192	NETD	≤50 میلیون
Pixel Pitch	12 میکرومتر	دقت اندازه گیری دما	بیشتر از ± 2 ℃ / ± 2٪
محدوده طیفی	8 تا 14 میکرومتر	مصرف برق معمولی	330 میلی وات
برجسته کردن	ماژول دوربین حرارتی مادون قرمز RoHS , ماژول دوربین حرارتی مادون قرمز 256x192 , دوربین حرارتی خنک نشده LWIR

پیام بگذارید

توضیحات محصول

مرور کلی محصول

Mini212G2 یک ماژول دوربین حرارتی کوچک با طراحی بسته بندی فوق العاده فشرده و ساده شده است. این دستگاه یک لنز نوری، یک آشکارساز مادون قرمز موج بلند (WLP) با وضوح 256×192 / 12 میکرومتر و یک مدار پردازش تصویر پایه را برای دریافت سریع تصاویر حرارتی از ناحیه هدف و توزیع حرارت آن ادغام می کند.

ماژول دوربین مادون قرمز Mini212G2 به طور کامل برای اندازه کوچک، وزن کم و قیمت پایین (SWaP) بهینه شده است تا الزامات سختگیرانه مشتریان در برنامه های تصویربرداری حرارتی مادون قرمز را برآورده کند، در حالی که همچنان کیفیت تصویر عالی را ارائه می دهد. ساختار فوق العاده کوچک، ابعاد بسته بندی فشرده و مصرف برق فوق العاده کم آن، ادغام آن را در ابزارهای مختلف بازرسی، دوربین های نظارتی امنیتی یا تصویربرداران حرارتی مادون قرمز دستی آسان می کند.

ویژگی های اصلی

ماژول مینیاتوری با خروجی تصویربرداری حرارتی مستقیم

مجهز به آشکارساز مادون قرمز خود توسعه یافته 256×192 / 12 میکرومتر، که مزایای هزینه قابل توجهی را ارائه می دهد.
طراحی ساختاری فوق العاده فشرده: فقط 17×17 میلی متر (PCBA) در اندازه، با وزن کم تا 4 گرم - ایده آل برای برنامه های کاربردی با فضای محدود.
برد پردازش ISP یکپارچه و الگوریتم های تصویر نسل بعدی، تصاویر حرارتی واضح را مستقیماً ارائه می دهند و تطبیق پذیری قوی را تضمین می کنند.

تشخیص دقیق، پیکربندی انعطاف پذیر

اندازه گیری دمای با دقت بالا با دقت تا ±2 درجه سانتیگراد؛ از اندازه گیری نقطه ای، ناحیه ای و تمام فریم پشتیبانی می کند.
گزینه های لنز میدان دید متعدد برای برآورده کردن الزامات مختلف مشاهده در دسترس است.

رابط های غنی برای ادغام آسان

رابط های خروجی تصویر دیجیتال USB2.0 / MIPI / DVP / BT.656 / LVDS و غیره را ارائه می دهد.
کاملاً با رابط های استاندارد صنعتی سازگار است.

مشخصات محصول

مدل	Mini212G2
وضوح	256×192
اندازه پیکسل	12 میکرومتر
پاسخ طیفی	8~14 میکرومتر
NETD	≤50mK
داده خروجی	14 بیت خام
نرخ فریم	تصویربرداری حرارتی: 25 هرتز، تصویربرداری: 50 هرتز
حالت فوکوس	بدون فوکوس
لنز (HFOV/FL)	17.5 درجه / 10 میلی متر \| 25 درجه / 7 میلی متر \| 56 درجه / 3.2 میلی متر \| 90 درجه / 2.1 میلی متر
وزن (گرم)	7.1 \| 6.4 \| 4 \| 6.8
اندازه PCBA (میلی متر)	17×17
رابط تصویر دیجیتال	USB2.0 / MIPI / DVP / BT.656 / LVDS
رابط تصویر آنالوگ	CVBS (PAL/NTSC)
ولتاژ عملیاتی	3.3 ولت ±0.1 ولت
مصرف برق معمول	330 میلی وات
محدوده اندازه گیری دما	-20 درجه سانتیگراد ~ +550 درجه سانتیگراد (-20 درجه سانتیگراد ~ +150 درجه سانتیگراد \| +100 درجه سانتیگراد ~ 550 درجه سانتیگراد)
دقت اندازه گیری دما	بزرگتر از ±2 درجه سانتیگراد / ±2%
دمای عملیاتی	-40 درجه سانتیگراد ~ +70 درجه سانتیگراد
رطوبت	5%~85%
دمای ذخیره سازی	-45 درجه سانتیگراد ~ +85 درجه سانتیگراد
گواهینامه	RoHS 2.0 / REACH

کاربردهای صنعتی

ماژول حرارتی LWIR بدون خنک کننده Mini212G2 به طور گسترده در بسیاری از مناطق از جمله تصویربرداری حرارتی، سخت افزار هوشمند، ساختمان های هوشمند، خانه های هوشمند، AIoT و موارد دیگر استفاده می شود.

مزایای ما

حساسیت بالا و عملکرد عالی— فناوری پیشرو در جهان در صنعت مادون قرمز.
آشکارسازهای مادون قرمز مختلف در دسترس است— هم آشکارسازهای IR بدون خنک کننده و هم خنک کننده در فرمت ها و اندازه های پیکسل مختلف.
تولید انبوه برای اطمینان از تحویل سریع— سه خط تولید با ظرفیت تولید سالانه تا میلیون ها آشکارساز.

سوالات متداول

1. NETD چیست؟

NETD مخفف "Noise Equivalent Temperature Difference" (اختلاف دمای معادل نویز) است. این معیاری است برای اینکه چگونه یک آشکارساز تصویربرداری حرارتی می تواند تفاوت های بسیار کوچک در تابش حرارتی در تصویر را تشخیص دهد. NETD معمولاً بر حسب میلی کلوین (mK) بیان می شود. به طور کلی، هرچه مقدار NETD کمتر باشد، حساسیت حرارتی بالاتر است.

2. SWaP3 چیست؟

SWaP3 مخفف اندازه، وزن، توان، عملکرد و قیمت است. این نشان دهنده روند فناوری صنعت مادون قرمز است.

3. DRI چیست؟

DRI معمولاً به فاصله تشخیص، شناسایی و تعیین هویت یک سیستم تصویربرداری حرارتی اشاره دارد. این یک پارامتر حیاتی برای قضاوت در مورد عملکرد یک سیستم تصویربرداری حرارتی است.
