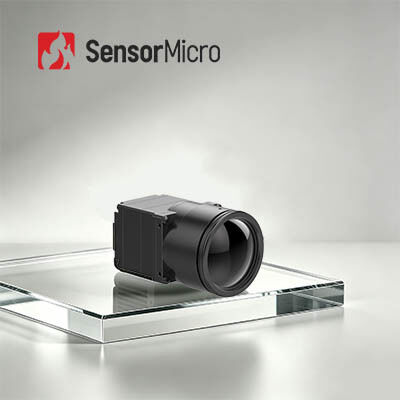

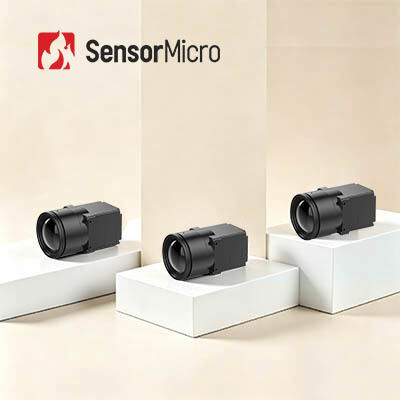

هسته دوربین حرارتی LWIR با وضوح 1280x1024 و پیکسل 12μm برای برنامه های امنیتی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | ویدیو دیجیتال | RAW/YUV422 |
|---|---|---|---|
| رابط ارتباطی | TTL-232 | مصرف برق | 1.0 وات |
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| برجسته کردن | هسته دوربین حرارتی 25.4mm×25.4mm,هسته LWIR 640x512,هسته LWIR در فضای باز |
||
توضیحات محصول
هسته دوربین حرارتی LWIR 1280x1024/12μm برای برنامه های امنیتی
خلاصه ی محصول
با رزولوشن 1280 × 1024 مگاپیکسل و تکنولوژی پیچ پیکسل 12μm فوق العاده نازک ، هسته دوربین مادون قرمز COIN1212 وضوح تصویربرداری حرارتی را دوباره تعریف می کند.آشکارساز مادون قرمز و الگوریتم های پیشرفته پردازش تصویر آن کیفیت بصری استثنایی را تضمین می کند، تحقق نظارت گسترده در محدوده دور و ضبط دقیق جزئیات در محدوده نزدیک. پشتیبانی از DVP، BT.1120 و چند حالت خروجی اصلی، و همچنین خروجی داده های RAW / YUV انعطاف پذیر،به سرعت و دقیق تشخیص نقاط داغ را به دست می آورد.تعادل عملکرد برجسته و بهره وری هزینه، این هسته بهینه با عملکرد بالا برای استقرار سیستم تصویربرداری حرارتی برتر است.
ویژگی های اصلی
تصویربرداری با وضوح بالا، تشخیص دقیق
- رزولوشن 1280×1024/12μm میگاپیکسل امکان تصویربرداری HD میدان دید گسترده و دوربرد را فراهم می کند
- جزئیات دقیق هدف را به وضوح در هنگام مشاهده از دور نشان می دهد
ویژگی های کامل و مقرون به صرفه
- ساخته شده با یک آشکارساز مادون قرمز بزرگ فرمت سطح وافری پیشرو در صنعت
- یکپارچه با الگوریتم های پیشرفته پردازش تصویر برای افزایش وضوح تصویر و کیفیت بصری
ادغام سریع، توسعه شتاب دهنده
- از چندین رابط خروجی تصویر از جمله DVP و BT پشتیبانی می کند.1120
- خروجی داده های تصویر RAW/YUV با کنترل پورت سریالی
مشخصات محصول
| مدل | سکه1212 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 12μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤40mK/F1.0/25°C |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30 هرتز |
| زمان شروع | 6s |
| ویدیوی آنالوگ | / |
| ویدیوی دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | اصلاح عدم یکسانی (NUC) کاهش 3D سر و صدا (3DNR) سرکوب نویز دو بعدی (DNS) فشرده سازی دامنه پویا (DRC) تقویت لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، مرد) |
| تخته تمدید | USB30 |
| رابط ارتباطی | TTL-232 |
| رابط ویدیویی دیجیتال | DVP16/BT.1120/MIPI |
| ولتاژ تغذیه | 4.5 تا 5.5 ولت |
| مصرف برق معمولی | 1.0W |
| ماشین آلات | |
| اندازه هسته خالی ((ملی متر) | 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm 35mm/50mm/100m: 35.4mm × 35.4mm × 17.8mm |
| وزن هسته خالی ((g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | |
| لنز های نوری | فوکوس ثابت: 14mm/19mm/25mm/35mm/50mm/100mm |
| سطح حفاظت | IP67 ((عکاس جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN1212 در زمینه نظارت بر زیرساخت های کلیدی، تولید پیشرفته، بازرسی صنعتی، تحقیقات علمی و غیره استفاده می شود.
درباره ما
چشم انداز ما:برای گسترش مرزهای حس و تغییر نحوه ارتباط مردم با جهان اطرافشان.
مأموريت ما:برای استفاده از قدرت تکنولوژی سنجش مادون قرمز برای تغییر صنایع در سراسر جهان، تصمیمات هوشمندانه تر، محیط های امن تر و آینده ای متصل تر.
ارزش ما:برای ایجاد تکنولوژی پیشرفته مادون قرمز که جهان را به جای بهتری تبدیل کند.
پرسش های مکرر
یک آشکارساز مادون قرمز چطور کار می کند؟
آشکارگرهای مادون قرمز با تشخیص تشعشعات الکترومغناطیسی در محدوده مادون قرمز کار می کنند. مکانیسم دقیق تشخیص بسته به نوع آشکارگر مادون قرمز متفاوت است.
دتکتورهای حرارتی با اندازه گیری تغییرات دما ناشی از جذب اشعه مادون قرمز کار می کنند. به عنوان مثال،میکروبولومترها از یک ماتریس از عناصر مقاوم کوچک که به گرما حساس هستند تشکیل شده اندوقتی تابش مادون قرمز توسط آشکارگر جذب می شود، باعث افزایش دمای عنصر مقاومت می شود.که منجر به تغییر در مقاومت الکتریکی می شود که می تواند تشخیص داده شود و به یک تصویر تبدیل شود.
از سوی دیگر، آشکارسازان فوتون با تبدیل فوتون های تابش مادون قرمز به سیگنال های الکتریکی کار می کنند.دو نوع متداول از آشکارسازان فوتون آشکارسازان فتوولتائیک و نور رسان هستنددتکتورهای فتوولتائیک زمانی که فوتون های مادون قرمز جذب می شوند ولتاژ تولید می کنند، در حالی که فوتوکاندکتورها هنگامی که فوتون ها جذب می شوند، رسانایی خود را افزایش می دهند.
آشکارسازان مادون قرمز همچنین می توانند از مکانیسم های تشخیصی دیگر مانند آتش سوزی استفاده کنند، جایی که تغییرات دمایی بار در یک ماده را ایجاد می کند، یا اثرات ترمو الکتریکی،که تفاوت دما بین دو ماده باعث ایجاد ولتاژ می شود.
سیگنال خروجی از آشکارساز مادون قرمز می تواند به عنوان یک تصویر پردازش و نمایش داده شود که می تواند برای اهداف مختلف مانند تصویربرداری حرارتی در کاربردهای پزشکی یا صنعتی استفاده شود.سنجش از راه دور محیط زیستو اسکن حرارتی در سیستم های امنیتی.
