xوضوح | 640x512 | مصرف برق | 0.8 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD | <40mK | نرخ فریم | 25 هرتز / 30 هرتز |
برجسته | هسته دوربین مادون قرمز LWIR,هسته دوربین مادون قرمز خنک نشده 640x512,12uM هسته دوربین LWIR |

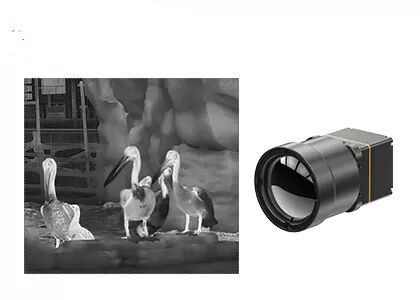

هسته دوربین مادون قرمز خنک نشده LWIR - 640x512/12μM
ماژول حرارتی TWIN612 محصول جدیدی است که توسط Global Sensor Technology توسعه یافته است.ردیاب مادون قرمز خنک نشده بسته سرامیکی 640×512/12 میکرومتر را ادغام می کند.ماژول حرارتی TWIN612 با NETD معمولی 40mk میتواند تصویر واضحتر، واضحتر و دقیقتری ارائه دهد.
ماژول حرارتی با محدوده اندازه گیری دما -20℃~150℃/0~550℃، دقت ±2℃ یا ±2% و نرخ فریم تا 30Hz، تصویر حرارتی صاف و اندازه گیری دقیق دما را تضمین می کند.
ماژول حرارتی TWIN612 دارای مزایای طراحی فشرده، ساختار سبک وزن و مصرف انرژی کم 0.8 وات است.با الگوریتم های تصویر پیشرفته و عملکرد اندازه گیری دما، ماژول حرارتی TWIN612 تصاویر پایدارتر و دمای دقیق تری ارائه می دهد.
فرآیند بسته بندی سرامیکی شبیه به بسته بندی فلزی است که یک فناوری بسته بندی آشکارساز مادون قرمز بالغ است.در مقایسه با بسته بندی فلزی، حجم و وزن آشکارساز بسته بندی شده بسیار کاهش می یابد.بنابراین، ماژول حرارتی TWIN612 را می توان برای صنایعی که دارای الزامات سختگیرانه در اندازه، وزن و مصرف انرژی هستند، اعمال کرد.
- اندازه کوچک: 25.4mm×25.4mm×35mm
- وزن سبک: 25 گرم
- NETD معمولی<40mk
- تصویربرداری حرارتی واضح و واضح
- مصرف برق معمولی کمتر از 0.8W
مدل | TWIN612/R |
عملکرد آشکارساز IR | |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | <40mK |
پردازش تصویر | |
نرخ فریم | 25 هرتز / 30 هرتز |
زمان راه اندازی | 6 ثانیه |
ویدئوی آنالوگ | PAL/NTSC |
ویدیو دیجیتال | YUV/BT.656/LVDS/USB2.0 |
نمایش تصویر | 11 در مجموع (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
الگوریتم تصویر | NUC/3D/2D/DRC/EE |
مشخصات برق | |
رابط خارجی استاندارد | 50 پین_HRS |
رابط ارتباطی | RS232/USB2.0 |
ولتاژ تغذیه | 4 تا 5.5 ولت |
مصرف برق معمولی | 0.8 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10℃~50℃ |
محدوده اندازه گیری دما | -20℃~150℃، 0℃~550℃ |
دقت اندازه گیری دما | بیشتر از ± 2 ℃ یا ± 2٪ |
SDK | ویندوز/لینوکس؛دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 25.4×25.4×35 (بدون لنز) |
وزن | 25 گرم (بدون لنز) |
سازگاری با محیط | |
دمای عملیاتی | -40℃℃+70℃ |
دمای ذخیره سازی | -45℃℃+85℃ |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | نیمه سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت |
اپتیک | |
لنز اختیاری | Athermal ثابت: 13mm |
ماژول تصویربرداری حرارتی TWIN612/R در زمینه ترموگرافی، نظارت بر امنیت، بارهای پهپاد، ربات ها، سخت افزار هوشمند، ADAS، آتش نشانی و نجات استفاده می شود.
1. کاربردهای ماژول های حرارتی چیست؟
ماژول های حرارتی کاربردهای گسترده ای در زمینه های مختلف دارند.برخی از کاربردهای رایج عبارتند از:
1) تصویربرداری پزشکی: ماژول های حرارتی در کاربردهای تصویربرداری پزشکی برای تشخیص بیماری هایی که بر جریان خون تأثیر می گذارند، مانند سرطان سینه و ترومبوز ورید عمقی استفاده می شود.
2) بازرسی صنعتی: ماژول های حرارتی همچنین در برنامه های بازرسی صنعتی مانند نظارت بر ماشین آلات، کنترل کیفیت و تعمیر و نگهداری پیش بینی استفاده می شوند.
3) عیبیابی ساختمان: ماژولهای حرارتی برای تشخیص و تشخیص اتلاف انرژی، مشکلات رطوبتی و خطاهای الکتریکی در ساختمانها استفاده میشوند که به بهبود کارایی انرژی و ایمنی کمک میکنند.
4) آتش نشانی: ماژول های حرارتی به آتش نشانان کمک می کنند تا نقاط داغ و منابع آتش زیر دود و گرد و غبار را شناسایی و شناسایی کنند، در نتیجه ایمنی و کارایی را بهبود می بخشند.
5) اجرای قانون: ماژول های حرارتی در برنامه های اجرای قانون مانند نظارت و ماموریت های جستجو و نجات استفاده می شوند که نیاز به دید بهتر در محیط های کم نور دارند.
6) خودرو: ماژول های حرارتی در سیستم های پیشرفته کمک راننده (ADAS) مانند تشخیص عابر پیاده، کروز کنترل پیشرفته و تشخیص اشیا در نقاط کور استفاده می شوند.
7) امنیت / نظارت: ماژول های حرارتی در برنامه های امنیتی و نظارتی برای نظارت بر ساختمان ها، مرزها و محیط ها، شناسایی متجاوزان و فعالیت های مشکوک استفاده می شوند.
کاربرد خاص ماژول های حرارتی به حساسیت، وضوح و محدوده طیفی آنها و همچنین ویژگی های دیگر مانند اندازه گیری دما و قابلیت های پردازش تصویر بستگی دارد.
