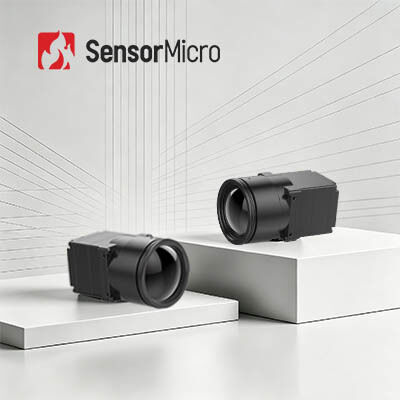

هسته دوربین مادون قرمز بدون خنک شدن با وضوح 1280x1024 و ارتفاع پیکسل 12μm برای تصویربرداری حرارتی با عملکرد بالا
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | مصرف برق | 1.0 وات |
|---|---|---|---|
| رابط ویدئویی دیجیتال | DVP16/BT.1120/MIPI | Pixel Pitch | 12 میکرومتر |
| NETD | ≤40mK/F1.0/25℃ | رابط ارتباطی | TTL-232 |
| برجسته کردن | هسته دوربین مادون قرمز خنک نشده 640x512,هسته دوربین مادون قرمز 0.8 وات,هسته دوربین حرارتی دید پیشرفته |
||
توضیحات محصول

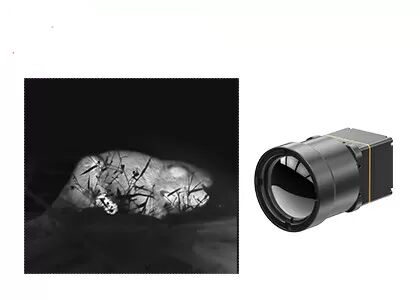

هسته دوربین مادون قرمز خنک نشده 1280x1024/12μm با عملکرد بالا
بررسی اجمالی محصول
COIN1212 یک هسته دوربین مادون قرمز مگاپیکسلی با یکپارچگی بالا است که دارای فناوری تشخیص سطح ویفر 1280×1024/12μm است. تصویربرداری حرارتی HD و تشخیص سریع نقطه اتصال را ارائه میکند، از خروجی ویدیوی چند رابط و کنترل سریال پشتیبانی میکند و توسعه ثانویه را ساده میکند. این راه حل مقرون به صرفه و همه کاره برای کاربردهای تصویربرداری حرارتی پیشرفته از جمله نظارت بر زیرساخت، ساخت پیشرفته، حمل و نقل هوشمند و تحقیقات علمی ایده آل است.
ویژگی های اصلی
- تصویربرداری با وضوح بالا، تشخیص دقیق
- وضوح 1280×1024/12 میکرومتر مگاپیکسل، میدان دید وسیع و تصویربرداری HD دوربرد را امکان پذیر می کند.
- جزئیات دقیق هدف را به وضوح در هنگام مشاهده از فاصله نزدیک ثبت می کند
- با امکانات کامل و مقرون به صرفه
- ساخته شده با آشکارساز مادون قرمز با فرمت بزرگ در سطح ویفر
- یکپارچه شده با الگوریتم های پیشرفته پردازش تصویر برای افزایش وضوح تصویر و کیفیت بصری
- ادغام سریع، توسعه شتابان
- از چندین رابط خروجی تصویر از جمله DVP و BT.1120 پشتیبانی می کند
- داده های تصویر RAW/YUV را با کنترل پورت سریال خروجی می دهد
مشخصات محصول
| مدل | COIN1212 |
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤40mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | / |
| ویدیو دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) سرکوب دو بعدی نویز (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد) |
| هیئت توسعه | USB3.0 |
| رابط ارتباطی | TTL-232 |
| رابط ویدئویی دیجیتال | DVP16/BT.1120/MIPI |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| مصرف برق معمولی | 1.0 وات |
| مکانیکی | |
| اندازه هسته لخت (میلی متر) | 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm |
| وزن هسته خالی (گرم) | 14mm/19mm/25mm: 19.7±1 گرم 35mm/50mm/100m: 32.5±1g |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت Athermal: 14mm/19mm/25mm/35mm/50mm/100mm |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN1212 در نظارت بر زیرساخت های کلیدی، تولید پیشرفته، بازرسی صنعتی، تحقیقات علمی و زمینه های مرتبط به کار می رود.
مشخصات شرکت
SensorMicro پیشروترین تولید کننده و ارائه دهنده خدمات آشکارساز مادون قرمز در جهان است. ما آشکارسازهای تصویربرداری حرارتی خنکنشده و خنکشده با عملکرد بالا را در سراسر جهان به مشتریان ارائه میدهیم و تجربه کاربردی حرفهای خود را به اشتراک میگذاریم.
SensorMicro آشکارسازهای مادون قرمز پیشرفته، هستههای دوربین و ماژولها را با فرمتها و باند موج همه کاره ارائه میدهد. محصولات ما که برای وضوح، حساسیت و کارایی طراحی شدهاند، بهطور یکپارچه در سیستمهای متنوع ادغام میشوند و برنامههای تصویربرداری و حسگری نسل بعدی را در سراسر صنایع تقویت میکنند.
آشکارسازهای SensorMicro به طور گسترده در ترموگرافی، امنیت و نظارت، دید شخصی، خودرو و محصولات مادون قرمز مصرفکننده استفاده شدهاند. توانایی تولید حجمی ما را قادر می سازد تا تقاضای رو به رشد همه بازارهای موجود و نوظهور را برآورده کنیم.
سوالات متداول
یک ماژول حرارتی چگونه کار می کند؟
یک ماژول حرارتی معمولاً به صورت زیر عمل می کند:
- تشخیص مادون قرمز:ماژول حرارتی حاوی یک آشکارساز مادون قرمز است که می تواند تشعشعات الکترومغناطیسی را در محدوده مادون قرمز حس کند.
- اپتیک:تابش مادون قرمز از طریق یک سیستم نوری، که ممکن است شامل یک لنز یا مجموعه ای از آینه ها باشد، روی آشکارساز متمرکز می شود.
- تقویت سیگنال:سیگنال شناسایی شده توسط الکترونیک داخل ماژول حرارتی تقویت و دیجیتالی می شود.
- پردازش تصویر:سیگنال دیجیتالی برای تولید یک تصویر حرارتی پردازش می شود. این فرآیند شامل چندین مرحله از جمله کاهش نویز، افزایش کنتراست و نقشه برداری رنگ است. ویژگی های اضافی مانند اندازه گیری دما ممکن است گنجانده شود.
- نمایش:سپس تصویر حرارتی روی صفحه نمایش داده میشود، چه در داخل ماژول حرارتی یا روی یک دستگاه خارجی.
