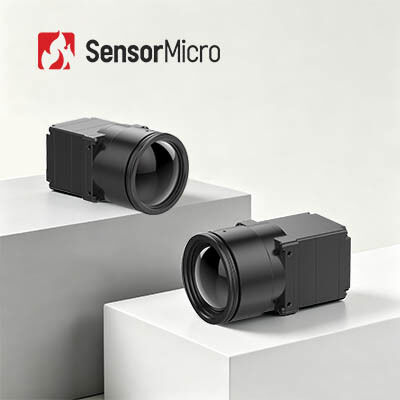

ماژول تصویربرداری حرارتی 1280x1024 Uncooled LWIR با توان مصرفی 1.0 وات برای دید در شب
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | مصرف برق | 1.0 وات |
|---|---|---|---|
| رابط ویدئویی دیجیتال | DVP16/BT.1120/MIPI | محدوده طیفی | 8 تا 14 میکرومتر |
| Pixel Pitch | 12 میکرومتر | NETD | ≤40mK/F1.0/25℃ |
| برجسته کردن | ماژول حرارتی LWIR 12uM,ماژول حرارتی دید در شب LWIR,ماژول تصویربرداری حرارتی خنک نشده 12uM |
||
توضیحات محصول

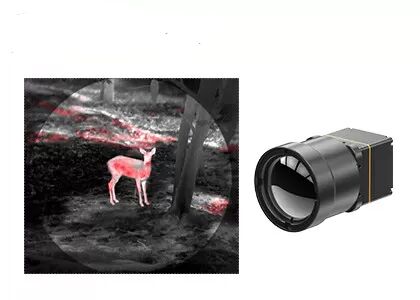

LWIR ماژول تصویربرداری حرارتی 1280x1024 12μm بدون خنک شدن برای دید شب شخصی
خلاصه ی محصول
سیستم های تصویربرداری حرارتی خود را با هسته دوربین مادون قرمز با وضوح بالا COIN1212 ارتقا دهید!جزئیات حرارتی بی نقص را ثبت می کند، چه برای نظارت از راه دور در منطقه گسترده و چه برای مشاهده دقیق هدف.الگوریتم های پیشرفته ارتقاء تصویر ساخته شده، وضوح بصری برتر را ارائه می دهند، در حالی که سازگاری تمام رابط و گزینه های لنز غنی انعطاف پذیری برنامه را به حداکثر می رساند.طراحی شده برای یکپارچه سازی سریع و توسعه کم هزینه، این یک راه حل موثر و همه در یک تصویربرداری حرارتی برای تولید پیشرفته، حمل و نقل هوشمند، نظارت بر زیرساخت های حیاتی و پروژه های تحقیقاتی علمی پیشرفته است.
ویژگی های اصلی
- تصویربرداری با وضوح بالا، تشخیص دقیق
- رزولوشن 1280×1024/12μm میگاپیکسل امکان تصویربرداری HD میدان دید گسترده و دوربرد را فراهم می کند
- جزئیات دقیق هدف را به وضوح در هنگام مشاهده از دور نشان می دهد
- ویژگی های کامل و مقرون به صرفه
- ساخته شده با یک آشکارساز مادون قرمز بزرگ فرمت سطح وافری پیشرو در صنعت
- یکپارچه با الگوریتم های پیشرفته پردازش تصویر برای افزایش وضوح تصویر و کیفیت بصری
- ادغام سریع، توسعه شتاب دهنده
- از چندین رابط خروجی تصویر از جمله DVP و BT پشتیبانی می کند.1120
- خروجی داده های تصویر RAW/YUV با کنترل پورت سریالی
مشخصات محصول
| مدل | سکه1212 |
|---|---|
| نشانگرهای آشکارسازان IR |
مواد حساس:VOx قطعنامه:1280×1024 اندازه پیکسل:12μm پاسخ طیف:8μm ~ 14μm NETD معمولی:≤40mK/F1.0/25°C |
| پردازش تصویر |
نرخ فریم دیجیتال:30 هرتز زمان شروع:6s ویدیوی آنالوگ:/ ویدیوی دیجیتال:RAW/YUV422 الگوریتم تصویر:اصلاح عدم یکسانی (NUC) ، کاهش نویز سه بعدی (3DNR) ، سرکوب نویز دو بعدی (DNS) ، فشرده سازی دامنه پویا (DRC) ، افزایش لبه (EE) نمایش تصویر:10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | نرم افزار ICC:کنترل ماژول و نمایش ویدیو |
| برق |
رابط خارجي استاندارد:50pin: DF40C-50DP-0.4V ((51)) ، (HRS، مرد) تخته تمدید:USB30 رابط ارتباطات:TTL-232 رابط ویدیویی دیجیتال:DVP16/BT.1120/MIPI ولتاژ تغذیه:4.5 تا 5.5 ولت مصرف برق معمولی:1.0W |
| ماشین آلات |
اندازه هسته خالی ((ملی متر):14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm؛ 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm وزن هسته خالی ((g):14mm/19mm/25mm: 19.7±1g؛ 35mm/50mm/100m: 32.5±1g |
| سازگاری با محیط زیست |
دمای کار:-40°C~+70°C دمای ذخیره سازی:-45°C تا +85°C رطوبت:5٪ تا 95٪، بدون فشرده سازی ارتعاش:5.35 گرمي، ارتعاش تصادفي، 3- محور تاثیر:نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار گواهینامه:ROHS2.0/REACH |
| لنز های نوری |
لنز نوری:فوکوس ثابت: 14mm/19mm/25mm/35mm/50mm/100mm سطح حفاظت:IP67 ((عکاس جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN1212 در زمینه نظارت بر زیرساخت های کلیدی، تولید پیشرفته، بازرسی صنعتی، تحقیقات علمی و غیره استفاده می شود.
مزایای محصول
- مجموعه محصولات متنوع:طیف گسترده ای از فرمت های محصول از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای ادغام مختلف.
- انواع متنوع محصول:رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
- عملکرد خارق العاده:تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا طراحی شده برای انجام در طیف گسترده ای از چالش های زیست محیطی.
- ادغام آسان:گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند.
پرسش های مکرر
ماژول حرارتی چیست؟
یک ماژول حرارتی یک دستگاه است که شامل یک آشکارساز مادون قرمز و الکترونیک مرتبط مورد نیاز برای پردازش سیگنال ها از آشکارساز است.هدف یک ماژول حرارتی این است که یک، راه حل یکپارچه برای برنامه های تصویربرداری حرارتی.
یک ماژول حرارتی به طور معمول شامل یک سنسور تصویربرداری حرارتی، یک تراشه پردازش تصویر و سایر اجزای مانند لنز، شاتر و رابط انتقال داده است.حسگر تصویربرداری حرارتی می تواند یک آشکارساز مادون قرمز خنک یا خنک باشد، بسته به سطح حساسیت مورد نظر ، تراشه پردازش تصویر عملکردهای مختلف پردازش تصویر را انجام می دهد ، مانند کاهش سر و صدا و افزایش تصویر ،و ممکن است ویژگی های اضافی مانند اندازه گیری دمای را ارائه دهد.
ماژول های حرارتی اغلب در کاربردهایی که نیاز به تصویربرداری حرارتی با کیفیت بالا دارند، مانند تشخیص پزشکی، بازرسی صنعتی و سیستم های امنیتی استفاده می شوند.می توانند در دستگاه های مختلف ادغام شوند، مانند دوربین های حرارتی دستی، ماژول های تصویربرداری حرارتی برای هواپیماهای بدون سرنشین و سیستم های دید شب خودروهای یکپارچه.
با ارائه یک راه حل یکپارچه، ماژول های حرارتی می توانند روند توسعه و تولید محصولات تصویربرداری حرارتی را ساده کنند و همچنین عملکرد و قابلیت اطمینان آنها را بهبود بخشند.
