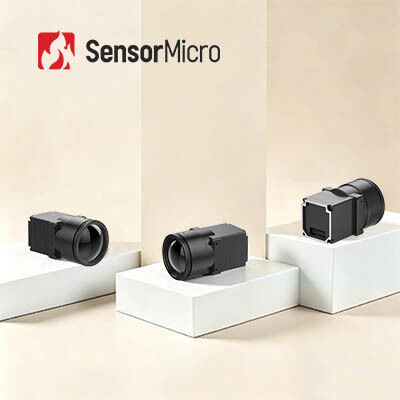

ماژول حرارتی LWIR بدون خنک کننده با وضوح 1280x1024 12μm Pixel Pitch و Frame Rate 30Hz
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| نرخ فریم | 30 هرتز | قطعنامه | 1280x1024 |
|---|---|---|---|
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت | مصرف برق | 1.0 وات |
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| برجسته کردن | ماژول حرارتی لنز 25 میلی متری,ماژول حرارتی تشخیص فضای باز LWIR,هسته دوربین حرارتی تشخیص |
||
توضیحات محصول
ماژول حرارتی LWIR خنک نشده 1280x1024 12μm با لنز 14/19/25mm
هسته دوربین مادون قرمز COIN1212
بررسی اجمالی محصول
هسته دوربین مادون قرمز COIN1212 که برای کاربردهای تصویربرداری حرارتی پیشرفته صنعتی و علمی طراحی شده است، از یک آشکارساز مادون قرمز با فرمت بزرگ 12 میکرومتر با رزولوشن 1280×1024 مگاپیکسل برای دستیابی به تشخیص حرارتی فوقالعاده ظریف و تصویربرداری با کیفیت بالا در برد بلند استفاده میکند.
با استفاده از الگوریتم های پیشرفته تصویربرداری خود تطبیقی، کیفیت تصویر را در محیط های پیچیده بهینه می کند و تغییرات دمایی ظریف و جزئیات هدف را با دقت ثبت می کند. با سازگاری کامل لنزهای نوری و چند پروتکل، قابلیت های خروجی چند رابط، یک راه حل هسته تصویربرداری حرارتی بسیار یکپارچه و قابل اعتماد برای نظارت بر ایمنی زیرساخت های کلیدی، بازرسی کیفیت ساخت با دقت بالا، درک ترافیک هوشمند و آزمایش های تحقیقاتی علمی حرفه ای ارائه می دهد.
ویژگی های اصلی
- تصویربرداری با وضوح بالا، تشخیص دقیق
- وضوح 1280×1024/12 میکرومتر مگاپیکسل، میدان دید وسیع و تصویربرداری HD دوربرد را امکان پذیر می کند.
- جزئیات دقیق هدف را به وضوح در هنگام مشاهده از فاصله نزدیک ثبت می کند
- با امکانات کامل و مقرون به صرفه
- ساخته شده با آشکارساز مادون قرمز با فرمت بزرگ در سطح ویفر
- یکپارچه شده با الگوریتم های پیشرفته پردازش تصویر برای افزایش وضوح تصویر و کیفیت بصری
- ادغام سریع، توسعه شتابان
- از چندین رابط خروجی تصویر از جمله DVP و BT.1120 پشتیبانی می کند
- داده های تصویر RAW/YUV را با کنترل پورت سریال خروجی می دهد
مشخصات محصول
| مدل | COIN1212 |
|---|---|
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤40mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | / |
| ویدیو دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) سرکوب دو بعدی نویز (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد) |
| هیئت توسعه | USB3.0 |
| رابط ارتباطی | TTL-232 |
| رابط ویدئویی دیجیتال | DVP16/BT.1120/MIPI |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| مصرف برق معمولی | 1.0 وات |
| مکانیکی | |
| اندازه هسته لخت (میلی متر) | 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm |
| وزن هسته خالی (گرم) | 14mm/19mm/25mm: 19.7±1 گرم 35mm/50mm/100m: 32.5±1g |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت Athermal: 14mm/19mm/25mm/35mm/50mm/100mm |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
- نظارت بر زیرساخت های کلیدی
- ساخت رده بالا
- بازرسی صنعتی
- تحقیقات علمی
مشخصات شرکت
SensorMicro به عنوان یک تولید کننده و ارائه دهنده خدمات آشکارسازهای مادون قرمز پیشرو در جهان، دارای سال ها تجربه عمیق در راه حل های تصویربرداری حرارتی مادون قرمز است. ما با هدایت فلسفه اصلی "SensorMicro, Sense More" و بر اساس نیازهای کاربر، به بازگشایی پتانسیل کامل فناوری مادون قرمز، ارائه محصولات با کارایی بالا و خدمات حرفه ای به مشتریان در سراسر جهان اختصاص یافته ایم.
سوالات متداول
دوربین مادون قرمز چیست؟
سیستم تصویربرداری حرارتی مادون قرمز از آشکارسازهای مادون قرمز برای تشخیص تابش مادون قرمز و تبدیل آن به سیگنال های الکتریکی استفاده می کند که سپس تقویت شده و به تصویر نمایش داده شده پردازش می شود.
اصول اولیه دوربین مادون قرمز
فناوری تصویربرداری حرارتی نوعی فناوری تشخیص و تشخیص غیرفعال و بدون تماس است. دو کارکرد اصلی دارد:
- ترموگرافی: اندازه گیری دمای بدون تماس و تشخیص عیب
- دید در شب: به راحتی هدف را در تاریکی مطلق شناسایی و شناسایی کنید
