هسته دوربین حرارتی خنک نشده 640x512 12μM برای مشاهده حیات وحش
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 | مصرف برق | 0.8 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD | <40mK | نرخ فریم | 25 هرتز / 30 هرتز |
برجسته | هسته حرارتی مشاهده حیات وحش,هسته دوربین حرارتی 12 میلی متری خنک نشده,هسته دوربین LWIR حیات وحش |

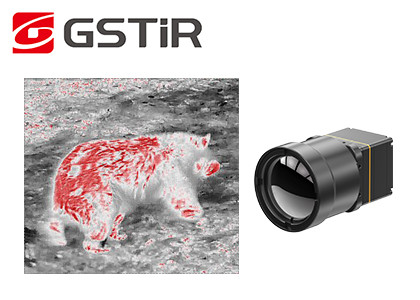

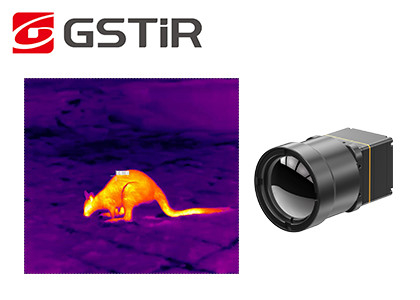

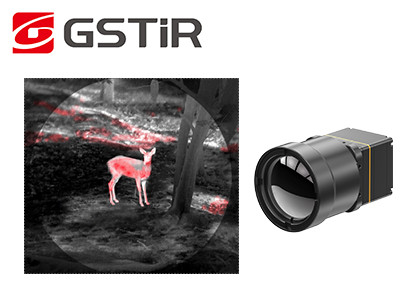

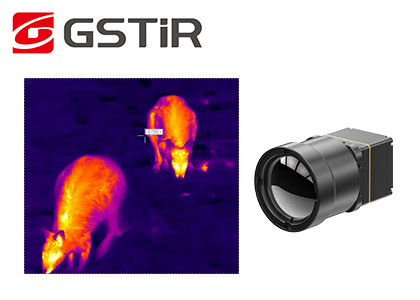

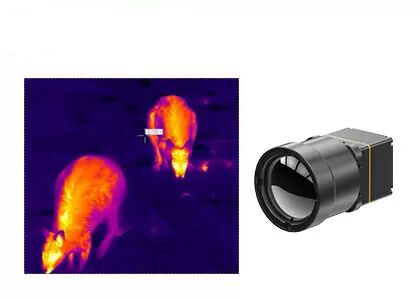

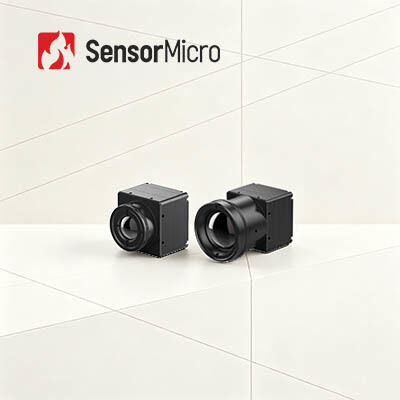

هسته دوربین حرارتی 12 میکرومتری 640x512 خنک نشده برای مشاهده حیات وحش
ماژول حرارتی TWIN612 محصول جدیدی است که توسط Global Sensor Technology توسعه یافته است.هسته دوربین مادون قرمز خنک نشده 640x512/12μm یک سنسور تصویربرداری حرارتی با کارایی بالا است که برای استفاده در سیستم های تصویربرداری مادون قرمز پیشرفته طراحی شده است.این دستگاه با استفاده از فناوری میکروبولومتر خنک نشده ساخته شده است که آن را به تشعشعات حرارتی در طیف امواج مادون قرمز (LWIR) بسیار حساس می کند.
هسته دوربین دارای یک آرایه پیکسلی 640x512 با فاصله پیکسلی 12 میکرومتر است که امکان تصویربرداری با وضوح بالا را در یک فرم فشرده فراهم می کند.هسته دوربین برای عملکرد در طیف وسیعی از محیطها، با حساسیت دمایی <40mk و محدوده دینامیکی تا 14 بیت طراحی شده است.
این هسته دوربین برای استفاده در برنامه های مختلف از جمله امنیت و نظارت، بازرسی صنعتی و تصویربرداری پزشکی ایده آل است.اندازه جمع و جور و قابلیت های تصویربرداری با وضوح بالا آن را به ویژه برای استفاده در دستگاه های دستی، وسایل نقلیه هوایی بدون سرنشین (پهپادها) و سایر سیستم عامل های موبایل مناسب می کند.
فرآیند بسته بندی سرامیکی شبیه به بسته بندی فلزی است که یک فناوری بسته بندی آشکارساز مادون قرمز بالغ است.در مقایسه با بسته بندی فلزی، حجم و وزن آشکارساز بسته بندی شده بسیار کاهش می یابد.بنابراین، ماژول حرارتی TWIN612 را می توان برای صنایعی که دارای الزامات سختگیرانه در اندازه، وزن و مصرف انرژی هستند، اعمال کرد.
- اندازه کوچک: 25.4mm×25.4mm×35mm
- وزن سبک: 25 گرم
- NETD معمولی<40mk
- تصویربرداری حرارتی واضح و واضح
- مصرف برق معمولی کمتر از 0.8W
مدل | TWIN612/R |
عملکرد آشکارساز IR | |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | <40mK |
پردازش تصویر | |
نرخ فریم | 25 هرتز / 30 هرتز |
زمان راه اندازی | 6 ثانیه |
ویدئوی آنالوگ | PAL/NTSC |
ویدیو دیجیتال | YUV/BT.656/LVDS/USB2.0 |
نمایش تصویر | 11 در مجموع (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
الگوریتم تصویر | NUC/3D/2D/DRC/EE |
مشخصات برق | |
رابط خارجی استاندارد | 50 پین_HRS |
رابط ارتباطی | RS232/USB2.0 |
ولتاژ تغذیه | 4 تا 5.5 ولت |
مصرف برق معمولی | 0.8 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10℃~50℃ |
محدوده اندازه گیری دما | -20℃~150℃، 0℃~550℃ |
دقت اندازه گیری دما | بیشتر از ± 2 ℃ یا ± 2٪ |
SDK | ویندوز/لینوکس؛دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 25.4×25.4×35 (بدون لنز) |
وزن | 25 گرم (بدون لنز) |
سازگاری با محیط | |
دمای عملیاتی | -40℃℃+70℃ |
دمای ذخیره سازی | -45℃℃+85℃ |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | نیمه سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت |
اپتیک | |
لنز اختیاری | Athermal ثابت: 13mm |
ماژول تصویربرداری حرارتی TWIN612/R در زمینه ترموگرافی، نظارت بر امنیت، بارهای پهپاد، ربات ها، سخت افزار هوشمند، ADAS، آتش نشانی و نجات استفاده می شود.
1. تفاوت در فاصله کانونی
هرچه فاصله کانونی کوچکتر باشد، دامنه منظره یاب بیشتر می شود و میدان دید عکس گرفته شده بیشتر می شود.بنابراین صحنه های بیشتری را می توان ثبت کرد، اما صحنه در تصویر بسیار کوچک است.
هرچه فاصله کانونی بزرگتر باشد، محدوده منظره یاب باریکتر می شود و میدان دید عکس گرفته شده کمتر می شود.بنابراین صحنه های کمتری را می توان ثبت کرد، اما نسبت صحنه در تصویر بسیار زیاد است.
ماژولهای دوربین مادون قرمز توسعهیافته توسط تیم GSTiR طیف گستردهای از انواع لنز مانند لنز فوکوس ثابت، لنز زوم، لنز موتوری و غیره را ارائه میدهند.
2. چگونه ماژول حرارتی مناسب را برای برنامه خود انتخاب کنید؟
هنگام انتخاب یک ماژول تصویربرداری حرارتی مناسب برای محصولات خود، باید جنبه های زیادی مانند وضوح، نرخ فریم، میدان دید، محدوده، محدوده طیفی و غیره را در نظر بگیرید. بنابراین، انتخاب ماژول تصویربرداری حرارتی مناسب کلید تضمین کیفیت بالا است. تصاویر با کیفیت و نتایج دقیقدر میان این جنبه ها، وضوح یکی از مهم ترین عوامل است.
