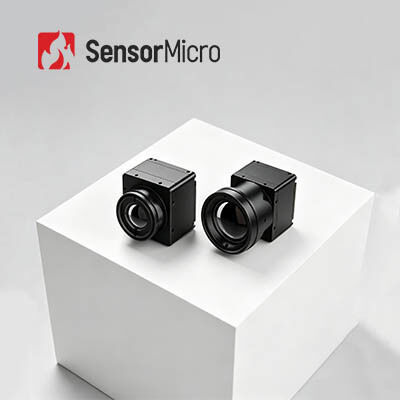

ماژول تصویربرداری حرارتی LWIR با رزولوشن 640x512 و پیچ پیکسل 12μm برای مصرف انرژی کم 0.65W
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612G2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.65 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD | ≤25mK/F1.0/25℃ | نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز |
| برجسته کردن | ماژول تصویربرداری حرارتی LWIR در فضای باز,ماژول تصویربرداری حرارتی LWIR,ماژول حرارتی آشکارسازهای 640x512 |
||
توضیحات محصول

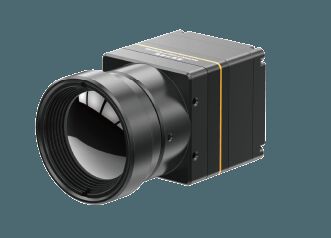

ماژول تصویربرداری حرارتی LWIR با آشکارگر مادون قرمز 640x512m 12μm برای فضای باز
خلاصه ی محصول
ماژول تصویربرداری حرارتی COIN612G2 یک آشکارگر مادون قرمز غیر خنک شده با بسته بندی سطح وافر 640 × 512 / 12μm را ادغام می کند. با NETD معمولی ≤25mK، این ماژول شفاف تر، تیزتر،و عملکرد دقیق ترمولوژی.
با طراحی جمع و جور، ساختار سبک وزن و مصرف برق کم به 0.65W،ماژول دوربین حرارتی COIN612G2 از الگوریتم های تصویر پیشرفته برای ارائه تصاویر حرارتی با جزئیات و وضوح برتر استفاده می کند.
فرآیند بسته بندی سطح وافر نشان دهنده فناوری بسته بندی آشکارگر مادون قرمز بالغ است. در مقایسه با بسته بندی فلزی سنتی، این روش حجم و وزن آشکارگر را به طور قابل توجهی کاهش می دهد.که باعث می شود COIN612G2 برای کاربردهای با اندازه های دقیق ایده آل باشد، وزن و مصرف برق.
ویژگی های اصلی
عملکرد جامع، راه حل مقرون به صرفه
- با استفاده از آشکارساز مادون قرمز سطح وافر ApexCore با عملکرد بالا و مقرون به صرفه با NETD ≤25mK توسعه یافته است
- ترکیب FPA اصلی با الگوریتم های پیشرفته پردازش تصویر برای بهبود کیفیت تصویر
ساختار جمع و جور، طراحی سبک
- ابعاد: 25.4 × 25.4 × 15.7mm
- وزن: 15±1g، مصرف برق ≤0.65W
پیکربندی گوناگون، ادغام سریع
- گزینه های مختلف لنز در دسترس برای پاسخگویی به نیازهای مختلف برنامه
- پشتیبانی از رابط های خروجی تصویر USB 2.0/DVP/LVDS/BT.656
- خروجی داده های تصویر RAW/YUV با کنترل پورت سریالی
مشخصات محصول
| مدل | COIN612G2 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 12μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤25mK/F1.0/25°C |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30/50 هرتز |
| زمان شروع | 6s |
| ویدیوی آنالوگ | PAL/NTSC |
| ویدیوی دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | اصلاح عدم یکسانی (NUC) کاهش 3D سر و صدا (3DNR) سرکوب نویز دو بعدی (DNS) فشرده سازی دامنه پویا (DRC) تقویت لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، مرد) |
| تخته تمدید | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدیویی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5 تا 5.5 ولت |
| مصرف برق معمولی | 0.65W |
| ماشین آلات | |
| اندازه هسته خالی ((ملی متر) | 25.4×25.4×157 |
| وزن هسته خالی ((g) | 15±1g |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | |
| لنز های نوری | فوکوس ثابت: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| سطح حفاظت | IP67 ((عکاس جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN612G2 در نظارت بر امنیت، بینایی صنعتی، مشاهده در فضای باز، آتش نشانی و نجات، ADAS، بینایی ماشین و زمینه های مرتبط استفاده می شود.
خط تولید ما
- حساسیت بالا و عملکرد عالی
- تکنولوژی پیشرو در صنعت مادون قرمز
- ردیاب های مادون قرمز مختلف در دسترس - هر دو ردیاب های IR غیر خنک و خنک در فرمت های مختلف و اندازه پیکسل
- تولید انبوه برای اطمینان از تحویل سریع - سه خط تولید با ظرفیت تولید سالانه تا میلیون ها آشکارساز
پرسش های مکرر
1موج کوتاه مادون قرمز در مقابل موج متوسط و بلند مادون قرمز
موج کوتاه مادون قرمز باعث افزایش بینایی با تصاویر مشابه بینایی انسان می شود.ارائه مزایای کاربردی مانند شناسایی اهداف دریایی (نام کشتی ها) و نظارت امنیتی (تشخیص چهره)یک مزیت کلیدی نسبت به تصویربرداری حرارتی توانایی تصویربرداری از طریق شیشه های جلو است.
تصویربرداری حرارتی با امواج بلند و امواج متوسط از تابش حرارتی که توسط صحنه ها در دمای اتاق منتشر می شود استفاده می کند. این فناوری تصویربرداری منفعل بدون منابع نور خارجی کار می کند.که ویژگی های مخفیانه ای را فراهم می کند.تصویربرداری تفاوت دما بین اهداف و محیط آنها، کنتراست بالا، فاصله های طولانی و توانایی نفوذ از طریق پوشش گیاهی را ارائه می دهد.که آن را برای محافظت از محیط ایده آل می کند.، آژیرهای نفوذ، شکار و کاربردهای بیرونی.
