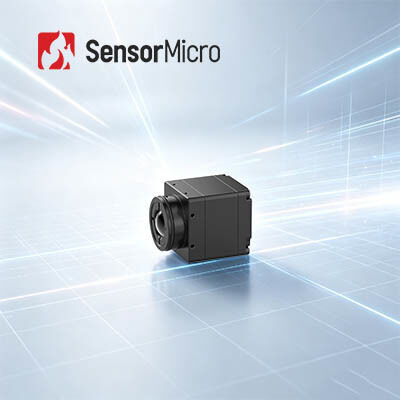

ماژول تصویربرداری حرارتی LWIR با وضوح 384x288 و 12μm Pixel Pitch برای استفاده در فضای باز با مصرف 0.8W

  • LWIR Thermal Imaging Module with 384x288 Resolution and 12μm Pixel Pitch for Outdoor Use at 0.8W Power Consumption
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iSE412
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 384x288 نرخ فریم 50 هرتز
مصرف برق 0.8 وات محدوده طیفی 8 تا 14 میکرومتر
Pixel Pitch 12 میکرومتر NETD ≤30mK
برجسته کردن

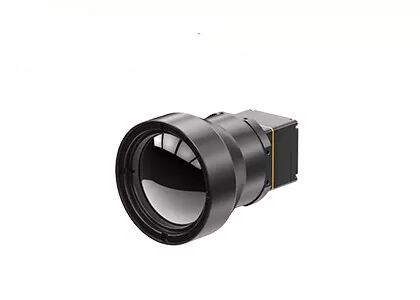

ماژول تصویربرداری حرارتی شفاف LWIR

,

ماژول تصویربرداری حرارتی NETD 40 mk

,

ماژول حرارتی اندازه پیکسل 12 m
پیام بگذارید
توضیحات محصول
ماژول تصویربرداری حرارتی LWIR با آشکارساز مادون قرمز 384x288 12μm برای فضای باز

ماژول دوربین حرارتی iSE412 یک ردیاب مادون قرمز خنک نشده پکیج سرامیکی 384×288/12 میکرومتری را ادغام می کند. بسته بندی سرامیکی یک فناوری بسته بندی آشکارساز مادون قرمز بالغ است که حجم و وزن آشکارساز بسته بندی شده را به میزان قابل توجهی کاهش می دهد.

ماژول حرارتی iSE412 دارای طراحی جمع و جور، ساختار سبک وزن و مصرف انرژی کمتر از 0.8 وات است. با الگوریتم‌های تصویر پیشرفته، عملکرد تصویربرداری حرارتی فوق‌العاده صافی را ارائه می‌دهد.

این ماژول از الگوریتم های با وضوح فوق العاده، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، زوم الکترونیکی و کالیبراسیون با یک کلیک پشتیبانی می کند. این با چندین لنز، رابط های ویدئویی و نمایشگرهای Micro OLED سازگار است. با ابعاد جمع و جور 25.4×25.4×22.7 میلی متر و وزن هسته لخت ≤26 گرم، تصویربرداری حرارتی پایدار را در فضاهای محدود ارائه می دهد. به طور گسترده در بینایی صنعتی، نجات آتش نشانی، نظارت امنیتی، مشاهده در فضای باز، بینایی ماشین و لوازم الکترونیکی مصرفی استفاده می شود.

ویژگی های اصلی
  • طراحی بدون شاتر برای مشاهده روانتر
    • بدون کالیبراسیون شاتر در حین کار، حذف لکنت تصویر رایج در سیستم‌های مبتنی بر شاتر سنتی
    • عملکرد بی صدا استفاده محتاطانه و بدون نویز مکانیکی را تضمین می کند
  • جمع و جور و سبک، انعطاف پذیر برای ادغام
    • ابعاد کل سیستم به کوچکی 25.4×25.4×22.7 میلی متر، وزن هسته خالی ≤26±1.5 گرم
    • طراحی ساختاری با صرفه جویی در فضا، امکان چیدمان و یکپارچه سازی سیستم انعطاف پذیر را فراهم می کند
  • ادغام یکپارچه و غنی از امکانات
    • پشتیبانی از الگوریتم های با وضوح فوق العاده، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، کالیبراسیون با یک کلیک و سازگاری با نمایشگرهای مختلف Micro OLED
    • سازگار با چندین لنز نوری و اجزای داخلی برای توسعه آسان ثانویه و سفارشی سازی سیستم
مشخصات محصول
مدل iSE412
نشانگرهای آشکارسازهای IR
مواد حساس VOx
قطعنامه 384×288
اندازه پیکسل 12 میکرومتر
پاسخ طیفی 8μm ~ 14μm
NETD معمولی ≤30mK
پردازش تصویر
پیکسل های موثر 384×288
نرخ فریم دیجیتال 50 هرتز
زمان راه اندازی 6 ثانیه
ویدیو دیجیتال YUV420/YUV422/RGB888/RAW
الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC
بدون کرکره پشتیبانی می شود
نمایش تصویر 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ)
جهت تصویر افقی / عمودی / مورب
زوم دیجیتال 1x/2x/4x/8x
روشنایی تصویر خودکار / دستی
کنتراست تصویر خودکار / دستی
حالت جبران دستی
برقی
رابط خارجی استاندارد
50 پین: BP040SB-50-0114-B-R0
رابط ارتباطی TTL-232/USB2.0
رابط ویدئویی دیجیتال DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
اجزای افزونه USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
رابط الکتریکی
ولتاژ تغذیه 2.7 ولت تا 5.3 ولت
مصرف برق معمولی 0.8W@50Hz@23±3℃
مکانیکی/لنز
اندازه هسته لخت (میلی متر) 25.4×25.4×22.7 φ36×24.3
وزن هسته خالی (گرم) 26±1.5 1.5±28
لنز نوری
Athermal فوکوس ثابت: 4.9/9.1/13/19mm
فوکوس ثابت Athermal: 25mm/35mm
اجزای شاتر اختیاری
لرزش 5.35 گرم، لرزش تصادفی، 3 محوره
تاثیر نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار 1500 گرم@0.4 میلی‌ثانیه
سطح حفاظت IP67 (لنز جلو)
سازگاری با محیط
دمای عملیاتی -40℃~+70℃
دمای ذخیره سازی -45℃~+85℃
رطوبت 5٪ ~ 95٪، غیر متراکم
گواهینامه ROHS2.0/REACH
کاربردهای صنعتی

ماژول تصویربرداری حرارتی iSE412 در زمینه دید صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، دید ماشین، لوازم الکترونیکی مصرفی و غیره کاربرد دارد.

مزایای ما
  • تخصص فنی عمیق- با سالها تجربه در تحقیق، توسعه و استفاده از فناوری حسگر مادون قرمز، ما قابلیت های قوی در طراحی تراشه، ساخت ویفر، بسته بندی و آزمایش و همچنین یکپارچه سازی سیستم ایجاد کرده ایم.
  • تمرکز بر نوآوری و اجرای عملی- ما متعهد هستیم که پیشرفت های تکنولوژیکی را در تصویربرداری حرارتی ایجاد کنیم و دائماً مرزها را در NETD، SWaP و دمای عملیاتی جابجا کنیم.
  • سبد محصولات متنوع- با حمایت R&D مستقل و مسیرهای فنی متعدد، ما طیف گسترده ای از اجزای تشخیص مادون قرمز را ارائه می دهیم.
  • اعتبار سنجی دقیق قابلیت اطمینان- با پشتیبانی از یک سیستم مدیریت کیفیت قوی، محصولات ما تحت چندین روش آزمایش قرار می گیرند تا از ثبات و قابلیت اطمینان طولانی مدت اطمینان حاصل شود.
  • پشتیبانی فنی حرفه ای- تیم مهندسی ما از نزدیک با تیم های تحقیق و توسعه و محصول مشتریان برای تسریع یکپارچه سازی سیستم و بهبود کارایی کار می کند.
سوالات متداول
محدوده DRI چیست؟

محدوده DRI به تشخیص، شناسایی و شناسایی اشاره دارد.

تشخیصبه این صورت تعریف می شود: اگر هدفی در میدان دید پیدا شود، تصویر هدف باید بیش از 1.5 پیکسل در جهت ابعاد بحرانی داشته باشد.

شناختبه این صورت تعریف می شود: هدف را می توان برای تشخیص اینکه آیا هدف یک خودرو، کامیون یا شخص است طبقه بندی کرد، به این معنی که تصویر هدف باید بیش از 6 پیکسل در جهت ابعاد بحرانی را اشغال کند.

شناساییبه این صورت تعریف می شود که می توان مدل و سایر ویژگی های هدف را متمایز کرد. به عنوان مثال، برای تمایز بین دشمن و ما، تصویر هدف باید بیش از 12 پیکسل را در جهت ابعاد بحرانی اشغال کند.
