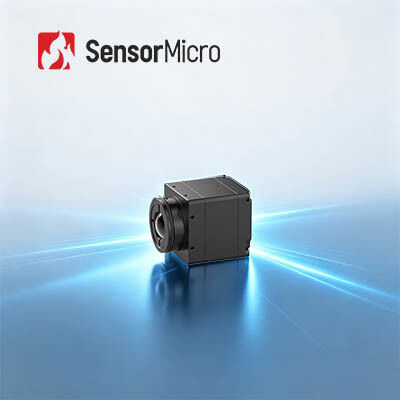

هسته دوربین حرارتی LWIR بدون خنک شدن با رزولوشن 384x288 و 12μm Pixel Pitch برای نظارت امنیتی بدون شاتر
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iSE412 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| محدوده طیفی | 8 تا 14 میکرومتر | قطعنامه | 384x288 |
|---|---|---|---|
| مصرف برق | 0.8 وات | Pixel Pitch | 12 میکرومتر |
| NETD | ≤30mK | نرخ فریم | 50 هرتز |

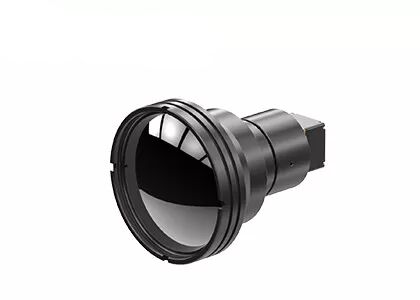

| برجسته کردن | هسته دوربین حرارتی RS232,هسته دوربین حرارتی LWIR در فضای باز,هسته دوربین LWIR 640x512 |
||
توضیحات محصول
هسته دوربین حرارتی LWIR 384x288/12μm برای نظارت امنیتی
خلاصه ی محصول
هسته دوربین مادون قرمز iSE412 یک راه حل تصویربرداری حرارتی کوچک با قابلیت اطمینان بالا است که بر اساس فناوری تشخیص بسته بندی سرامیکی 384 × 288/ 12μm خود توسعه یافته است.تولید تصاویر حرارتی با کیفیت بالا برای پروژه های مختلف ادغام سیستم های هوشمندتکنولوژی تصویربرداری بدون شاتر تضمین می کند که نظارت 24 ساعته بدون وقفه یا تداخلات سر و صدا از کالیبراسیون شاتر انجام شود.
ویژگی های اصلی
- طراحی بدون شاتر برای مشاهده راحت تر:هیچ کالیبراسیون شاتر در طول کار مورد نیاز نیست، از بین بردن تعجّب تصویر رایج در سیستم های مبتنی بر شاتر سنتی است. کار ساکت اطمینان از استفاده آرام بدون سر و صدا مکانیکی را تضمین می کند.
- فشرده و سبک وزن، انعطاف پذیر برای ادغام:ابعاد کل سیستم به اندازه 25.4 × 25.4 × 22.7 میلی متر، وزن هسته خالی ≤ 26 ± 1.5g. طراحی ساختاری صرفه جویی در فضا اجازه می دهد تا طرح و ادغام سیستم انعطاف پذیر باشد.
- یکپارچگی بی نقص و غنی از ویژگی:از الگوریتم های سوپر رزولوشن ، تصویر در تصویر ، OSD قابل تنظیم ، حالت خواب ، کالیبراسیون یک کلیک و سازگاری با صفحه نمایش های مختلف Micro OLED پشتیبانی می کند.سازگار با چندین لنز نوری و اجزای تمدید برای توسعه ثانویه آسان و سفارشی سازی سیستم.
مشخصات محصول
| مدل | iSE412 | |
| نشانگرهای آشکارسازان IR | ||
| مواد حساس | VOx | |
| قطعنامه | 384×288 | |
| اندازه پیکسل | 12μm | |
| پاسخ طیف | 8μm ~ 14μm | |
| NETD معمولی | ≤30mK | |
| پردازش تصویر | ||
| پیکسل های موثر | 384×288 | |
| نرخ فریم دیجیتال | 50 هرتز | |
| زمان شروع | 6s | |
| ویدیوی دیجیتال | YUV420/YUV422/RGB888/RAW | |
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC | |
| بدون شاتر | پشتیبانی شده | |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) | |
| جهت تصویر | افقی/ عمودی/ قطری | |
| زوم دیجیتال | 1x/2x/4x/8x | |
| روشنایی تصویر | اتوماتیک/دستی | |
| کنتراست تصویر | اتوماتیک/دستی | |
| حالت جبران خسارت | راهنما | |
| برق | ||
|
رابط استاندارد خارجی
|
50pin: BP040SB-50-0114-B-R0
|
|
| رابط ارتباطی | TTL-232/USB2.0 | |
| رابط ویدیویی دیجیتال | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| اجزای تمدید | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| رابط الکتریکی | ||
| ولتاژ تغذیه | 2.7V ~ 5.3V | |
| مصرف برق معمولی | 0.8W@50Hz@23±3°C | |
| مکانیک/لنز | ||
| اندازه هسته خالی ((ملی متر) | 25.4×25.4×227 | φ36×24.3 |
| وزن هسته خالی ((g) | 26±1.5 | 28±1.5 |
| لنز های نوری |
فوکوس ثابت: 4.9/9.1/13/19mm
|
فوکوس ثابت: 25mm/35mm
|
| اجزای شاتر | اختیاری | |
| ارتعاش | 5.35g، ارتعاش تصادفی، 3- محور | |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار | 1500g@0.4ms |
| سطح حفاظت | IP67 ((عکاس جلو) | |
| سازگاری با محیط زیست | ||
| دمای کار | -40°C~+70°C | |
| دمای ذخیره سازی | -45°C تا +85°C | |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی | |
| گواهینامه | ROHS2.0/REACH | |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iSE412/R در زمینه دید صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، بینایی ماشین آلات، الکترونیک مصرفی و موارد دیگر استفاده می شود.
مزایای ما
- حساسیت بالا و عملکرد عالی با تکنولوژی پیشرو در صنعت مادون قرمز
- ردیاب های مادون قرمز مختلف در دسترس از جمله ردیاب های IR بدون خنک و خنک در فرمت ها و اندازه های پیکسل های مختلف
- تولید انبوه برای اطمینان از تحویل سریع با سه خط تولید و ظرفیت تولید سالانه تا میلیون ها آشکارساز
پرسش های مکرر
ايزوترم مادون قرمز چيست؟
ایزوترم ها نقش مهمی در استفاده از دوربین های مادون قرمز و در تجزیه و تحلیل ترموگرام های مادون قرمز دارند.ناظران می توانند به طور غریزی توزیع یک محدوده دمایی خاص را در تصویر حرارتی مادون قرمز مشاهده کنند.
خطی که نقاطی را با همان درجه حرارت در نمودار ایزوترم متصل می کند، ایزوترم نامیده می شود. ایزوترم ها حالت های مختلفی را نشان می دهند و دمای نشان داده شده نیز متفاوت است،که به موارد زیر تقسیم می شوند::
- اگر ایزوترم کم باشد، تفاوت دمای بین مکان های مختلف نسبتا کوچک است؛ اگر ایزوترم متراکم باشد، به این معنی است که دمای مکان های مختلف بسیار متفاوت است.
- اگر ایزوترم مستقیم باشد، به این معنی است که عوامل کمی بر توزیع دما تأثیر می گذارند؛ اگر ایزوترم منحنی باشد،به این معنی که عوامل زیادی بر توزیع دما تاثیر می گذارند..
- روند شرق-غرب به این معنی است که دمای زمین با عرض جغرافیایی متفاوت است و عامل عرض جغرافیایی عامل اصلی آن است. اگر ایزوترم موازی با خط ساحلی باشد،که به این معنی است که دما با فاصله از دریا تغییر می کند، و فاصله از دریا عامل اصلی است.
