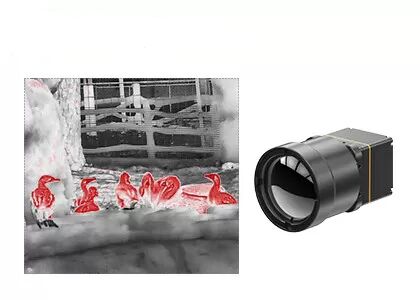

هسته دوربین حرارتی 3 محوره LWIR با محدوده طیفی 8 تا 14 میکرومتر برای ربات ها
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 | مصرف برق | 0.8 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD | <40mK | نرخ فریم | 25 هرتز / 30 هرتز |
برجسته | هسته دوربین حرارتی 3 محور,ماژول حرارتی برد طیفی 14uM,هسته دوربین Lwir ربات |
ماژول تصویربرداری حرارتی 12μm 640x512 Uncooled LWIR با لنز 25 میلی متری برای فضای باز
ماژول حرارتی TWIN612 محصول جدیدی است که توسط Global Sensor Technology توسعه یافته است.ردیاب مادون قرمز خنک نشده بسته سرامیکی 640×512/12 میکرومتر را ادغام می کند.ماژول حرارتی TWIN612 با NETD معمولی 40mk میتواند تصویر واضحتر، واضحتر و دقیقتری ارائه دهد.
ماژول حرارتی با محدوده اندازه گیری دما -20℃~150℃/0~550℃، دقت ±2℃ یا ±2% و نرخ فریم تا 30Hz، تصویر حرارتی صاف و اندازه گیری دقیق دما را تضمین می کند.
ماژول حرارتی TWIN612 دارای مزایای طراحی فشرده، ساختار سبک وزن و مصرف انرژی کم 0.8 وات است.با الگوریتم های تصویر پیشرفته و عملکرد اندازه گیری دما، ماژول حرارتی TWIN612 تصاویر پایدارتر و دمای دقیق تری ارائه می دهد.
فرآیند بسته بندی سرامیکی شبیه به بسته بندی فلزی است که یک فناوری بسته بندی آشکارساز مادون قرمز بالغ است.در مقایسه با بسته بندی فلزی، حجم و وزن آشکارساز بسته بندی شده بسیار کاهش می یابد.بنابراین، ماژول حرارتی TWIN612 را می توان برای صنایعی که دارای الزامات سختگیرانه در اندازه، وزن و مصرف انرژی هستند، اعمال کرد.
- اندازه کوچک: 25.4mm×25.4mm×35mm
- وزن سبک: 25 گرم
- NETD معمولی<40mk
- تصویربرداری حرارتی واضح و واضح
- مصرف برق معمولی کمتر از 0.8W
مدل | TWIN612/R |
عملکرد آشکارساز IR | |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | <40mK |
پردازش تصویر | |
نرخ فریم | 25 هرتز / 30 هرتز |
زمان راه اندازی | 6 ثانیه |
ویدئوی آنالوگ | PAL/NTSC |
ویدیو دیجیتال | YUV/BT.656/LVDS/USB2.0 |
نمایش تصویر | 11 در مجموع (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
الگوریتم تصویر | NUC/3D/2D/DRC/EE |
مشخصات برق | |
رابط خارجی استاندارد | 50 پین_HRS |
رابط ارتباطی | RS232/USB2.0 |
ولتاژ تغذیه | 4 تا 5.5 ولت |
مصرف برق معمولی | 0.8 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10℃~50℃ |
محدوده اندازه گیری دما | -20℃~150℃، 0℃~550℃ |
دقت اندازه گیری دما | بیشتر از ± 2 ℃ یا ± 2٪ |
SDK | ویندوز/لینوکس؛دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 25.4×25.4×35 (بدون لنز) |
وزن | 25 گرم (بدون لنز) |
سازگاری با محیط | |
دمای عملیاتی | -40℃℃+70℃ |
دمای ذخیره سازی | -45℃℃+85℃ |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | نیمه سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت |
اپتیک | |
لنز اختیاری | Athermal ثابت: 13mm |
ماژول تصویربرداری حرارتی TWIN612/R در زمینه ترموگرافی، نظارت امنیتی، بارهای پهپاد، ربات ها، سخت افزار هوشمند، ADAS، آتش نشانی و نجات استفاده می شود.
1. محدوده DRI
این وسیله ای برای اندازه گیری فاصله ای است که در آن یک آشکارساز مادون قرمز می تواند تصویری از هدف خاص تولید کند و می تواند به محدوده تشخیص، محدوده تشخیص و محدوده شناسایی تقسیم شود.
د (تشخیص): توانایی تشخیص یک شی از پس زمینه
R (تشخیص): توانایی طبقه بندی کلاس شی (حیوان، انسان، وسیله نقلیه، قایق...)
I (شناسایی): توانایی توصیف شیء با جزئیات (مردی با کلاه، آهو، جیپ ...)
با توجه به معیارهای جانسون، زمانی که احتمال مشاهده جزئیات هدف در فاصله DRI 50٪ باشد، حداقل جفت خطوط عددی هدف 1:3:6 (یا 1:4:8) و حداقل تعداد پیکسل مربوطه است. 2:6:12 (یا 2:8:16) است.
با فرض اینکه قطر هدف H است، فاصله کانونی f، اندازه پیکسل d و تعداد جفت خطوط n است، سپس فاصله دید L=H×f/(2n×d)
