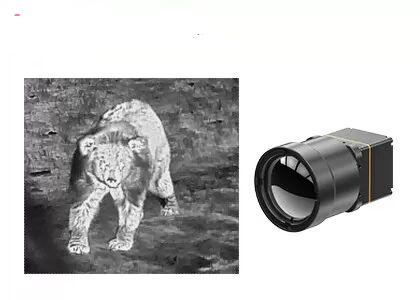

هسته دوربین تصویربرداری حرارتی LWIR بدون خنک شدن با وضوح 1280x1024 و پیچ پیکسل 12μm
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | مصرف برق | 1.0 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD | ≤40mK/F1.0/25℃ | نرخ فریم | 30 هرتز |
| برجسته کردن | هسته مادون قرمز تصویربرداری حرارتی 640x512,هسته مادون قرمز تصویربرداری حرارتی 12 میلی متر,هسته ردیاب حرارتی خنک نشده LWIR |
||
توضیحات محصول
هسته دوربین تصویربرداری حرارتی LWIR Ultra Clear Uncooled 1280x1024 12μm
خلاصه ی محصول
هسته دوربین مادون قرمز COIN1212 دارای یک کشنده مادون قرمز 1280×1024/12μm است که با مدارهای پیشرفته پردازش سیگنال و الگوریتم های تصویربرداری ادغام شده است.از پروتکل های ارتباطی سریال اصلی پشتیبانی می کند و رابط های خروجی ویدئویی مختلفی را با طیف گسترده ای از گزینه های لنز نوری ارائه می دهدقادر به تشخیص سریع نقاط داغ و ارائه تصاویر حرارتی واضح، توسعه ثانویه را به طور قابل توجهی ساده می کند.این یک راه حل ادغام تصویربرداری حرارتی همه در یک برای برنامه های کاربردی در نظارت بر زیرساخت های کلیدی فراهم می کند، تولید پیشرفته، حمل و نقل هوشمند، تحقیقات علمی و سایر کاربردهای تصویربرداری حرارتی پیشرفته.
ویژگی های اصلی
- تصویربرداری با وضوح بالا، تشخیص دقیق:رزولوشن 1280×1024/12μm میگاپیکسل امکان تصویربرداری HD میدان دید گسترده و دور دراز را فراهم می کند. جزئیات دقیق هدف را در هنگام مشاهده از نزدیک به وضوح ضبط می کند.
- با ویژگی های کامل و مقرون به صرفه:ساخته شده با یک کشنده ی مادون قرمز بزرگ فرمت که با الگوریتم های پیشرفته پردازش تصویر برای افزایش وضوح تصویر و کیفیت بصری ادغام شده است
- ادغام سریع، توسعه شتاب:از چندین رابط خروجی تصویر از جمله DVP و BT پشتیبانی می کند.1120. داده های تصویری RAW / YUV را با کنترل پورت سریال تولید می کند.
مشخصات محصول
| مدل | سکه1212 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 12μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤40mK/F1.0/25°C |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30 هرتز |
| زمان شروع | 6s |
| ویدیوی آنالوگ | / |
| ویدیوی دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | اصلاح عدم یکسانی (NUC) کاهش 3D سر و صدا (3DNR) سرکوب نویز دو بعدی (DNS) فشرده سازی دامنه پویا (DRC) تقویت لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | نرم افزار ICC - کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، مرد) |
| تخته تمدید | USB30 |
| رابط ارتباطی | TTL-232 |
| رابط ویدیویی دیجیتال | DVP16/BT.1120/MIPI |
| ولتاژ تغذیه | 4.5 تا 5.5 ولت |
| مصرف برق معمولی | 1.0W |
| ماشین آلات | |
| اندازه هسته خالی ((ملی متر) | 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm 35mm/50mm/100m: 35.4mm × 35.4mm × 17.8mm |
| وزن هسته خالی ((g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | |
| لنز های نوری | فوکوس ثابت: 14mm/19mm/25mm/35mm/50mm/100mm |
| سطح حفاظت | IP67 (لنز جلویی) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN1212 در زمینه نظارت بر زیرساخت های کلیدی، تولید پیشرفته، بازرسی صنعتی، تحقیقات علمی و غیره استفاده می شود.
ظرفیت تولید
تکنولوژی های آشکارساز مادون قرمز داخلی
- 8 اینچ 0.11μm VOx غیر خنک کننده کشنده های مادون قرمز
- 8 اینچ 0.5μm MCT خنک کش های مادون قرمز
- آشکارسازهای مادون قرمز خنک شده 8 اینچ 0.5μm T2SL
ظرفیت تولید و مزایا
- 6 میلیون آشکارساز مادون قرمز خود ساخته شده در سال
- 30تاسیسات تولید نیمه هادی
- 20مساحت اتاق های تمیز
پرسش های مکرر
1رزولوشن فضایی
به عنوان شاخص وضوح تصویر حرارتی، توانایی حل شکل فضایی هدف را نشان می دهد و معمولاً در mrad (miliradian) بیان می شود.
رزولوشن فضایی اندازه گیری کوچکترین شی است که می تواند توسط سنسور یا منطقه زمین برای میدان دید لحظه ای (IFOV) از سنسور به تصویر کشیده شود.IFOV تحت تاثیر اندازه ی عنصر شناسایی فردی است.، d و فاصله کانونی لنز، f. یعنی iFOV = d / f.
برای یک فاصله داده شده، مقدار رزولوشن فضایی کوچکتر، هدف کوچکتر و جزئیات غنی تر دیده می شود. برای یک هدف داده شده، مقدار رزولوشن فضایی کوچکتر،هر چه فاصله ي بيشتري داشته باشه.
