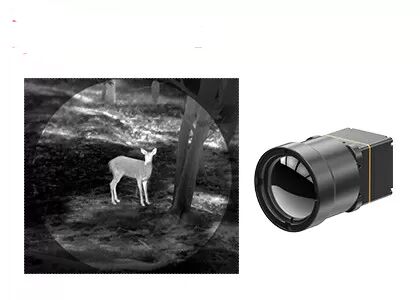

ماژول تصویربرداری حرارتی LWIR با آشکارساز مادون قرمز 1280x1024/8 میکرومتر
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | مصرف برق | 1W |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD | ≤30mK | نرخ فریم | 25 هرتز / 30 هرتز |
| برجسته کردن | ماژول حرارتی آشکارسازهای IR 640x512,ماژول تصویربرداری حرارتی LWIR ترموگرافی,ماژول تصویربرداری حرارتی 12 میلی متری |
||
توضیحات محصول
ماژول تصویربرداری حرارتی LWIR با آشکارساز مادون قرمز 1280x1024/8 میکرومتر
مرور کلی محصول
ماژول حرارتی iTL1208 محصول توسعه یافته توسط SensorMicro است که یک آشکارساز مادون قرمز بدون خنک کننده 1280*1024/8 میکرومتر را ادغام می کند. با NETD معمول ≤30mK، ماژول حرارتی iTL1208 تصاویر حرارتی واضح تر، شارپ تر و با جزئیات بیشتری را ارائه می دهد.
طراحی فشرده، ساختار سبک و مصرف برق کم 1 وات، ماژول حرارتی iTL1208 را برای کاربردهایی با الزامات سختگیرانه اندازه، وزن و توان ایده آل می کند. الگوریتم های تصویر پیشرفته، تصاویر حرارتی فوق العاده واضحی را ارائه می دهند.
ویژگی های اصلی
طراحی فوق العاده سبک
- اندازه فشرده 22.6*22.6*34.5 میلی متر و وزن 35.7 گرم (شامل لنز 12 میلی متری)
- در میان بالاترین سطوح ادغام در کلاس خود
حساسیت بالا، تشخیص دقیق
- اندازه پیکسل فوق العاده کوچک 8 میکرومتر با وضوح 1280*1024 برای جزئیات دقیق و تصاویر واضح
- NETD معمول ≤ 30mK برای تشخیص قابل اعتماد تفاوت های دمایی ظریف
توسعه ساده شده، ادغام سریع
- گزینه های مختلف لنز نوری برای نیازهای کاربردی متنوع موجود است
- از رابط خروجی تصویر MIPI CSI پشتیبانی می کند
- خروجی داده تصویر RAW و YUV با کنترل از طریق پورت سریال/I2C
مشخصات محصول
| مدل | iTL1208 |
|---|---|
| شاخص های آشکارساز IR | |
| ماده حساس | VOx |
| وضوح | 1280*1024 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمول | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز |
| زمان راه اندازی | ≤6 ثانیه |
| ویدئوی دیجیتال | RAW/YUV |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ/لاوا/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | رابط کانکتور 34 پین: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/I2C |
| رابط ویدئوی دیجیتال | MIPI-CSI |
| ولتاژ تغذیه | 4.5-5.5 ولت |
| مصرف برق معمول | 1 وات |
| مکانیکی | |
| اندازه (شامل لنز) | با لنز 5 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 50 میلی متر (قطر خارجی لنز Φ37 میلی متر) با لنز 10 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 45.3 میلی متر (قطر خارجی لنز Φ33 میلی متر) با لنز 12 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 34.5 میلی متر (قطر خارجی لنز Φ26.6 میلی متر) با لنز 17 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 35.4 میلی متر (قطر خارجی لنز Φ27 میلی متر) با لنز 25 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 44.2 میلی متر (قطر خارجی لنز Φ33 میلی متر) با لنز 35 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 50.9 میلی متر (قطر خارجی لنز Φ43.2 میلی متر) |
| وزن (شامل لنز) | 85.5±4.5 گرم (با لنز 5 میلی متری) 70.5±3.6 گرم (با لنز 10 میلی متری) 35.7±2 گرم (با لنز 12 میلی متری) 40.7±2.1 گرم (با لنز 17 میلی متری) 71.0±3.6 گرم (با لنز 25 میلی متری) 110±5.5 گرم (با لنز 35 میلی متری) |
| سازگاری محیطی | |
| دمای عملیاتی | -40°C تا +70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5% تا 95%، بدون میعان |
| لرزش | 5.35grms، لرزش تصادفی، 3 محور |
| ضربه | موج نیم سینوسی، 40g/11ms، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت آترمال: 5/10/12/17/25/35 میلی متر |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL1208 در زمینه های مختلفی از جمله اطفاء حریق جنگل ها، نگهداری نیروگاه ها، بازرسی فتوولتائیک، نظارت امنیتی، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره کاربرد دارد.
معرفی شرکت
SensorMicro به عنوان یک تولید کننده و ارائه دهنده خدمات پیشرو در جهان در زمینه آشکارسازهای مادون قرمز، سال ها تجربه عمیق در راه حل های تصویربرداری حرارتی مادون قرمز را دارا می باشد. با هدایت فلسفه اصلی "SensorMicro، حس بیشتر" و با انگیزه نیازهای کاربر، ما متعهد به آزادسازی پتانسیل کامل فناوری مادون قرمز، ارائه محصولات با کارایی بالا و خدمات حرفه ای به مشتریان در سراسر جهان هستیم.
سوالات متداول
1. وضوح آشکارساز مادون قرمز
این به تعداد پیکسل ها در تصویربرداری حرارتی اشاره دارد. وضوح بالاتر به معنای نقاط مشاهده و اندازه گیری دما بیشتر است و امکان مشاهده و اندازه گیری اهداف کوچکتر در فواصل طولانی تر را فراهم می کند. وضوح های معمول تصویربرداری حرارتی مادون قرمز از 256x192، 384x288، 640x512، 800x600، 1024x768 تا 1280x1024 متغیر است. آشکارسازهای با وضوح بالاتر معمولاً با افزایش هزینه همراه هستند.
2. میدان دید (FOV)
میدان دید (FOV) به میدان دید دو بعدی فضای شیء مشاهده شده توسط سیستم نوری یک تصویربردار حرارتی مادون قرمز اشاره دارد. با در نظر گرفتن FOV افقی به عنوان مثال، با فرض اینکه اندازه آرایه آشکارساز A*B و اندازه پیکسل d و فاصله کانونی لنز f باشد، آنگاه زاویه FOV افقی θ=2*acrtan (A*d/2f) خواهد بود. پس از انتخاب آرایه آشکارساز و اندازه پیکسل، میدان دید تنها با فاصله کانونی سیستم نوری تغییر می کند: فاصله کانونی طولانی تر منجر به میدان دید باریک تر و فاصله کانونی کوتاه تر منجر به میدان دید وسیع تر می شود.
