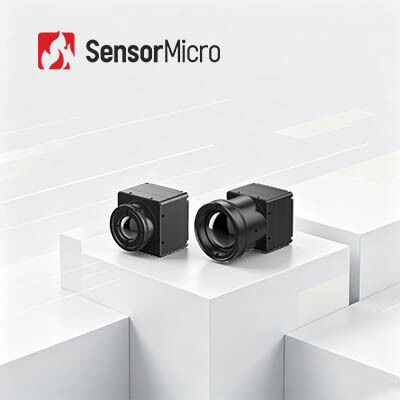

ماژول تصویربرداری حرارتی LWIR بدون خنک شدن با وضوح 384x288 و پیچ پیکسل 17μm برای مصرف انرژی کم 0.65W

  • LWIR Uncooled Thermal Imaging Module with 384x288 Resolution and 17μm Pixel Pitch for Low 0.65W Power Consumption
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل COIN417G3
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 384x288 مصرف برق 0.65 وات
محدوده طیفی 8 تا 14 میکرومتر Pixel Pitch 17 میکرومتر
NETD ≤30mK/F1.0/25℃ نرخ فریم 25/30/50 هرتز
برجسته کردن

هسته دوربین حرارتی 25.4mm×25.4mm×35mm

,

هسته دوربین LWIR در فضای باز

,

هسته دوربین حرارتی آشکارساز 640x512
پیام بگذارید
توضیحات محصول
LWIR ماژول تصویربرداری حرارتی غیر خنک شده 384x288 17μm برای نظارت امنیتی
خلاصه ی محصول

طراحی شده برای توسعه سیستم های مادون قرمز،هسته دوربین مادون قرمز COIN417G3 از فناوری بسته بندی آشکارگر سطح وافره استفاده می کند تا هزینه کل ماژول را کاهش دهد در حالی که عملکرد حرارتی سطح بالا را حفظ می کندالگوریتم های تصویربرداری نسل بعدی آن، محو محو شدن تصویر حرارتی و شبح را از بین می برند و خروجی قاب پایدار را در محیط های کم دما و تاریک تضمین می کنند.سازگار با چهار رابط اصلی ویدیوی دیجیتال و حالت خروجی داده های دوگانه RAW / YUVاین روش، اتصال سخت افزار برای دستگاه های جاسازی شده AIoT و سیستم های دید مستقل ADAS را ساده می کند.

ویژگی های اصلی
  • عملکرد جامع، طراحی مقرون به صرفه
    • با استفاده از یک آشکارساز بسته بندی سطح وافری با هزینه بالا توسعه یافته است
    • یکپارچه با الگوریتم های پیشرفته پردازش تصویر برای افزایش کیفیت تصویر
  • عملکرد فوق العاده، تصویربرداری برتر
    • حساسیت بالا با NETD معمولی ≤30mK
    • الگوریتم های تصویر نسل بعدی تصاویر حرارتی شفاف تر و تیز تری را ارائه می دهند
  • گسترش انعطاف پذیر، ادغام سریع
    • گزینه های متعدد لنز نوری برای مناسب شدن با سناریوهای کاربردی متنوع در دسترس است
    • پشتیبانی از رابط های خروجی تصویر USB2.0/DVP/LVDS/BT.656
    • خروجی داده های تصویر RAW/YUV با کنترل پورت سریالی
مشخصات محصول
مدل COIN417G3
نشانگرهای آشکارسازان IR
مواد حساس VOx
قطعنامه 384×288
اندازه پیکسل 17μm
پاسخ طیف 8μm ~ 14μm
NETD معمولی ≤30mK/F1.0/25°C
پردازش تصویر
نرخ فریم دیجیتال 25/30/50 هرتز
زمان شروع 6s
ویدیوی آنالوگ PAL/NTSC
ویدیوی دیجیتال RAW/YUV422
الگوریتم تصویر اصلاح عدم یکسانی (NUC)
کاهش 3D سر و صدا (3DNR)
سرکوب نویز دو بعدی (DNS)
فشرده سازی دامنه پویا (DRC)
تقویت لبه (EE)
نمایش تصویر 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ)
نرم افزار کامپیوتر
نرم افزار ICC کنترل ماژول و نمایش ویدیو
برق
رابط استاندارد خارجی 50Pin: DF40C-50DP-0.4V ((51) ، (HRS، مرد)
تخته تمدید USB3.0/USB2.0/VPC/USB2.0&VPC
رابط ارتباطی TTL-232/USB2.0
رابط ویدیویی دیجیتال DVP8/DVP16/USB2.0/BT.656/LVDS
ولتاژ تغذیه 4.5 تا 5.5 ولت
مصرف برق معمولی 0.65W
ماشین آلات
اندازه هسته خالی ((ملی متر) 25.4mm×25.4mm×16.5mm
وزن هسته خالی ((g) 16.6±1
سازگاری با محیط زیست
دمای کار -40°C~+70°C
دمای ذخیره سازی -45°C تا +85°C
رطوبت 5٪ تا 95٪، بدون فشرده سازی
ارتعاش ارتعاش تصادفی، 5.35 گرمی، 3- محور
تاثیر نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار
گواهینامه ROHS2.0/REACH
لنز های نوری
لنز های نوری فوکوس ثابت: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm
سطح حفاظت IP67 ((عکاس جلو)
کاربردهای صنعتی

ماژول تصویربرداری حرارتی COIN417G3 در زمینه دید صنعتی، نظارت بر امنیت، آتش نشانی و نجات، فضای باز، دید ماشین، ADAS و غیره استفاده می شود.

خدمات استاندارد
  • اسناد کامل:راهنماي توليد، راهنماي راه بندي و مرجع انتخاب
  • کمک به توسعه و آزمایش:آزمایش یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامتر آسان شده است.
  • ابزار توسعه دهنده پیشرفته:SDK ها، API ها، الگوریتم ها و ابزارهای عیب یابی برای ادغام عمیق.
  • پشتیبانی فنی از راه دور:24/7 پشتیبانی-- پاسخ سریع و حل در زمان برای مسائل مهم.
  • گارانتی:قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه
پرسش های مکرر

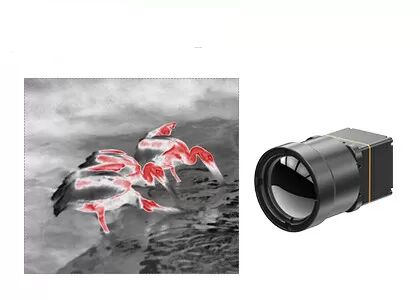

تصویربرداری حرارتی برای مشاهده حیوانات

با توجه به اینکه تغییرات اقلیمی و تخریب زیستگاه ها به طور فزاینده ای نگرانی های عمومی می شوند،مهم است که مخاطبان در مورد اهمیت حفاظت از حیات وحش و نقش تعامل انسان در این زیستگاه ها آموزش ببینند..

با این حال، مشکلات خاصی در مشاهده حیوانات به دلیل برخی از عوامل وجود دارد. به عنوان مثال، حیوانات خاص در شب فعال تر هستند.با نور ناکافی یا پنهان در اعماق جنگل، پیدا کردن آنها دشوار است؛ برخی از حیوانات بسیار تهاجمی یا پر از خطر هستند و برای مشاهده دقیق مناسب نیستند.

تکنولوژی تصویربرداری حرارتی توانایی تبدیل گرما به روشنی قابل مشاهده برای تجزیه و تحلیل محیط اطراف را دارد. با کمک تصاویر مادون قرمز،حیوانات حتی در شرایط ضعف دید و تاریکی کامل می توانند ردیابی شوند.
