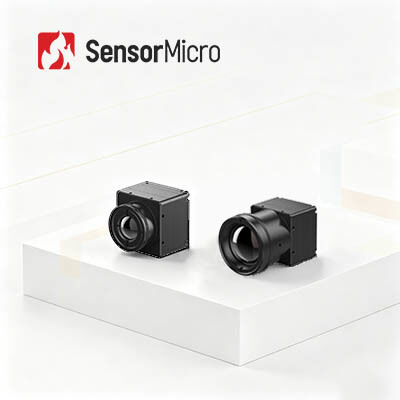

ماژول تصویربرداری حرارتی LWIR با وضوح 384x288 و فاصله پیکسلی 17μm برای عملکرد NETD ≤30mK

  • LWIR Thermal Imaging Module with 384x288 Resolution and 17μm Pixel Pitch for ≤30mK NETD Performance
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل COIN417G3
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 384x288 مصرف برق 0.65 وات
محدوده طیفی 8 تا 14 میکرومتر Pixel Pitch 17 میکرومتر
NETD ≤30mK/F1.0/25℃ نرخ فریم 25/30/50 هرتز
برجسته کردن

ردیاب های 12uM هسته دوربین LWIR

,

بازرسی پزشکی هسته دوربین LWIR

,

ماژول حرارتی آشکارسازهای IR 640x512
پیام بگذارید
توضیحات محصول
ماژول تصویربرداری حرارتی LWIR با آشکارگر مادون قرمز 384x288 17μm
خلاصه ی محصول

COIN417G3 یک تعادل مطلوب بین عملکرد تصویربرداری و هزینه تهیه را به دست می آورد. با حساسیت حرارتی استثنایی با NETD≤30mK، مصرف انرژی بسیار کم،و سازگاری بین المللی رابطاز این رو، هزینه های سازگاری اضافی برای استفاده در سناریوهای مختلف را از بین می برد. لنز های نوری قابل تعویض متعدد از مشاهده در فضای باز در تمام شرایط آب و هوایی، نجات آتش نشانی اضطراری،و تشخیص نقص های صنعتی، توسعه دهندگان را قادر می سازد تا زمان عرضه محصول دید حرارتی را به طور قابل توجهی کوتاه کنند.

ویژگی های اصلی
عملکرد جامع، طراحی مقرون به صرفه
  • توسعه یافته با استفاده از آشکارساز بسته بندی سطح وافری با هزینه بالا
  • یکپارچه با الگوریتم های پیشرفته پردازش تصویر برای افزایش کیفیت تصویر
عملکرد فوق العاده، تصویربرداری برتر
  • حساسیت بالا با NETD معمولی ≤30mK
  • الگوریتم های تصویر نسل بعدی تصاویر حرارتی شفاف تر و تیز تری را ارائه می دهند
گسترش انعطاف پذیر، ادغام سریع
  • گزینه های متعدد لنز نوری برای مناسب شدن با سناریوهای کاربردی متنوع در دسترس است
  • پشتیبانی از رابط های خروجی تصویر USB2.0/DVP/LVDS/BT.656
  • خروجی داده های تصویر RAW/YUV با کنترل پورت سریالی
مشخصات محصول
مدل COIN417G3
نشانگرهای آشکارسازان IR
مواد حساس VOx
قطعنامه 384×288
اندازه پیکسل 17μm
پاسخ طیف 8μm ~ 14μm
NETD معمولی ≤30mK/F1.0/25°C
پردازش تصویر
نرخ فریم دیجیتال 25/30/50 هرتز
زمان شروع 6s
ویدیوی آنالوگ PAL/NTSC
ویدیوی دیجیتال RAW/YUV422
الگوریتم تصویر اصلاح عدم یکسانی (NUC)
کاهش 3D سر و صدا (3DNR)
سرکوب نویز دو بعدی (DNS)
فشرده سازی دامنه پویا (DRC)
تقویت لبه (EE)
نمایش تصویر 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ)
نرم افزار کامپیوتر نرم افزار ICC - کنترل ماژول و نمایش ویدیو
برق
رابط استاندارد خارجی 50Pin: DF40C-50DP-0.4V ((51) ، (HRS، مرد)
تخته تمدید USB3.0/USB2.0/VPC/USB2.0&VPC
رابط ارتباطی TTL-232/USB2.0
رابط ویدیویی دیجیتال DVP8/DVP16/USB2.0/BT.656/LVDS
ولتاژ تغذیه 4.5 تا 5.5 ولت
مصرف برق معمولی 0.65W
ماشین آلات
اندازه هسته خالی ((ملی متر) 25.4mm×25.4mm×16.5mm
وزن هسته خالی ((g) 16.6±1
سازگاری با محیط زیست
دمای کار -40°C~+70°C
دمای ذخیره سازی -45°C تا +85°C
رطوبت 5٪ تا 95٪، بدون فشرده سازی
ارتعاش ارتعاش تصادفی، 5.35 گرمی، 3- محور
تاثیر نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار
گواهینامه ROHS2.0/REACH
لنز های نوری
لنز های نوری فوکوس ثابت: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm
سطح حفاظت IP67 ((عکاس جلو)
کاربردهای صنعتی

ماژول تصویربرداری حرارتی COIN417G3 در دید صنعتی، نظارت بر امنیت، آتش نشانی و نجات، در فضای باز، دید ماشین، ADAS و زمینه های مرتبط استفاده می شود.

مزایای ما

به عنوان یک تولید کننده پیشرو و ارائه دهنده خدمات جهان از آشکارسازان مادون قرمز، SensorMicro دارای سالها تجربه عمیق در راه حل های تصویربرداری حرارتی مادون قرمز است.با توجه به فلسفه اصلی "SensorMicro، حس بیشتر" و با توجه به نیازهای کاربران، ما متعهد به باز کردن پتانسیل کامل فناوری مادون قرمز، ارائه محصولات با عملکرد بالا و خدمات حرفه ای به مشتریان در سراسر جهان هستیم.

پرسش های مکرر
کاربرد گسترده ماژول تصویربرداری حرارتی مادون قرمز

ماژول های حرارتی مادون قرمز به طور گسترده ای در اندازه گیری دمای صنعتی، بازرسی پزشکی، ساخت و ساز و زمینه های دیگر استفاده می شوند.

کاربرد صنعتی:ماژول های تصویربرداری حرارتی می توانند برای تشخیص خطا و نظارت بر دمای تجهیزات مکانیکی استفاده شوند، بهبود بهره وری تولید و کاهش هزینه های تولید.

کاربرد های پزشکی:ماژول های دوربین مادون قرمز می توانند برای تشخیص سرطان پستان، اندازه گیری دمای سطح بدن و سایر کاربردهای پزشکی استفاده شوند.بهبود استانداردهای مراقبت های بهداشتی و ارائه اطلاعات تشخیصی بیشتر برای متخصصان پزشکی.

کاربردهای ساختمانی:ماژول های تصویربرداری حرارتی مادون قرمز می توانند از دست دادن انرژی در ساختمان ها را تشخیص دهند، بهره وری استفاده از انرژی را بهبود بخشند و مصرف انرژی را کاهش دهند.

سناریوهای کاربردی اضافی شامل نظارت بر امنیت، بار مفید UAV، دید شب شخصی، ترموگرافی و بسیاری از زمینه های دیگر است.
