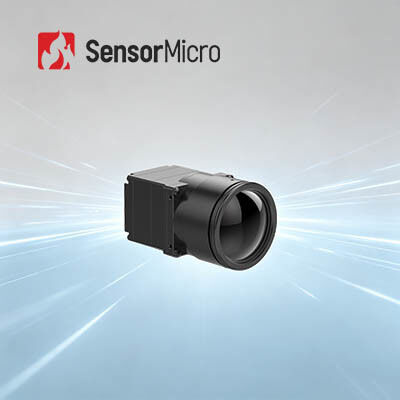

HD 1280x1024 رزولوشن 12μm Pixel Pitch 30Hz Frame Rate ماژول تصویربرداری حرارتی LWIR با آشکارساز مادون قرمز غیر خنک
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | نرخ فریم | 30 هرتز |
|---|---|---|---|
| مصرف برق | 1.0 وات | Pixel Pitch | 12 میکرومتر |
| محدوده طیفی | 8 تا 14 میکرومتر | رابط ارتباطی | TTL-232 |
| برجسته کردن | ماژول حرارتی با وضوح 640x512,ماژول آشکارساز مادون قرمز خنکشده LWIR,ماژول آشکارساز مادون قرمز خنکشده ADAS |
||
توضیحات محصول
ماژول تصویربرداری حرارتی HD LWIR با آشکارساز مادون قرمز خنک نشده 1280x1024/12μm
بررسی اجمالی محصول
هسته دوربین مادون قرمز COIN1212 از یک آشکارساز مادون قرمز 12 میکرومتر مگاپیکسلی 1280×1024 مگاپیکسلی در سطح ویفر، همراه با مدارهای پردازش سیگنال برتر و الگوریتمهای تصویربرداری حرفهای استفاده میکند. با پشتیبانی از پروتکلهای سریال اصلی، رابطهای خروجی ویدیوی متعدد و پیکربندیهای متنوع لنز نوری، تشخیص سریع نقطه اتصال و تصویربرداری حرارتی فوقالعاده شفاف را ارائه میدهد. این هسته تصویربرداری حرارتی یکپارچه که برای توسعه ثانویه ساده بهینه شده است، برای سناریوهای پیشرفته از جمله نظارت بر زیرساخت های کلیدی، ساخت پیشرفته، حمل و نقل هوشمند و تحقیقات علمی حرفه ای ایده آل است.
ویژگی های اصلی
تصویربرداری با وضوح بالا، تشخیص دقیق
- وضوح 1280×1024/12 میکرومتر مگاپیکسل، میدان دید وسیع و تصویربرداری HD دوربرد را امکان پذیر می کند.
- جزئیات دقیق هدف را به وضوح در هنگام مشاهده از فاصله نزدیک ثبت می کند
با امکانات کامل و مقرون به صرفه
- ساخته شده با آشکارساز مادون قرمز با فرمت بزرگ در سطح ویفر
- یکپارچه شده با الگوریتم های پیشرفته پردازش تصویر برای افزایش وضوح تصویر و کیفیت بصری
ادغام سریع، توسعه شتابان
- از چندین رابط خروجی تصویر از جمله DVP و BT.1120 پشتیبانی می کند
- داده های تصویر RAW/YUV را با کنترل پورت سریال خروجی می دهد
مشخصات محصول
| مدل | COIN1212 |
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤40mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | / |
| ویدیو دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) سرکوب دو بعدی نویز (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد) |
| هیئت توسعه | USB3.0 |
| رابط ارتباطی | TTL-232 |
| رابط ویدئویی دیجیتال | DVP16/BT.1120/MIPI |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| مصرف برق معمولی | 1.0 وات |
| مکانیکی | |
| اندازه هسته لخت (میلی متر) | 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm |
| وزن هسته خالی (گرم) | 14mm/19mm/25mm: 19.7±1 گرم 35mm/50mm/100m: 32.5±1g |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت Athermal: 14mm/19mm/25mm/35mm/50mm/100mm |
| سطح حفاظت | IP67 (لنز جلویی) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN1212 در زمینه نظارت بر زیرساخت کلیدی، ساخت پیشرفته، بازرسی صنعتی، تحقیقات علمی و غیره استفاده می شود.
نقاط قوت اصلی ما
تامین پایدار
با داشتن یک زنجیره تامین پایدار و قابل اعتماد در سراسر اکوسیستم کامل خود، می توانیم به سرعت به تقاضاهای بازار پاسخ دهیم.
نوآوری پایدار
با تخصص در تولید آشکارساز و تجربه در پشتیبانی از یکپارچگی سیستم، بینش عمیقی در مورد الزامات عملکرد به دست می آوریم، به طور مداوم طرح ها را بهینه می کنیم و یک چرخه با فضیلت ایجاد می کنیم: کاربرد محصول → بازخورد فنی → ارتقا محصول.
مزیت هزینه
ما با مدیریت کل زنجیره تولید و استفاده از تولید کارآمد و در مقیاس بزرگ، قیمت رقابتی را برای طیف وسیعی از کاربردها ارائه می کنیم.
سوالات متداول
1. کاربرد آشکارساز مادون قرمز خنک شده با رنگ دوئل LWIR، MWIR/LWIR
در فناوری تصویربرداری حرارتی مادون قرمز، آشکارسازهای حرارتی موج بلند دارای نفوذ قوی در اتمسفرهای غبارآلود هستند، توسط اثرات درخشش خورشید و بازتاب نور مختل نمی شوند. کیفیت تصویر فوقالعادهای را میتوان در محیطهای پیچیده مختلف به دست آورد، مانند رانندگی وسایل نقلیه در فضای غبارآلود، کشتیها روی آب با نور بازتابنده و هواپیما در حال پرواز در ابر.
آشکارساز مادون قرمز خنک شده با دو رنگ، مزایای تشخیص موج میانی و موج بلند را در یک مجموعه آشکارساز مادون قرمز خنک شده ترکیب می کند، که می تواند همزمان تصویربرداری با کارایی بالا را در باند موج دوئل انجام دهد و نرخ هشدار نادرست را تا حد زیادی کاهش دهد. می توان از آن برای تشخیص پس زمینه های پیچیده و نظارت بر اهداف متحرک با سرعت بالا استفاده کرد.
