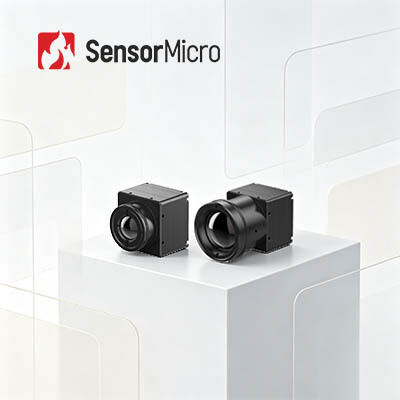

ماژول تصویربرداری حرارتی چند منظوره LWIR با رزولوشن 384x288 و پیچ پیکسل 17μm برای عملکرد برتر NETD ≤30mK
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN417G3 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| Pixel Pitch | 17 میکرومتر | قطعنامه | 384x288 |
|---|---|---|---|
| مصرف برق | 0.65 وات | محدوده طیفی | 8 تا 14 میکرومتر |
| NETD | ≤30mK | نرخ فریم | 25/30/50 هرتز |
| برجسته کردن | ماژول حرارتی چند منظوره LWIR,ماژول حرارتی آشکارسازهای IR 12uM,ماژول تصویربرداری حرارتی LWIR 640x512 |
||
توضیحات محصول

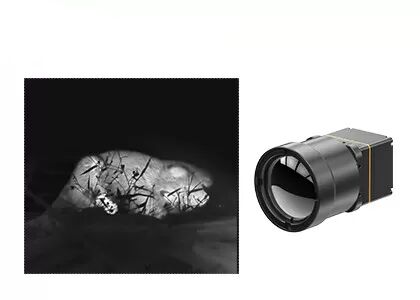

ماژول تصویربرداری حرارتی چند منظوره LWIR با آشکارساز IR 384x288 17μm
بررسی اجمالی محصول
COIN417G3 یک هسته دوربین مادون قرمز در سطح ویفر 384×288/17μm مقرون به صرفه با NETD≤30mK است. از خروجی چند رابط USB2.0/DVP/LVDS/BT.656 و تطبیق لنز قابل تنظیم پشتیبانی می کند. طراحی شده برای یکپارچه سازی تعبیه شده کم مصرف، سیستم های بینایی صنعتی، امنیتی، آتش نشانی و دید ADAS را با توسعه ثانویه آسان ارائه می دهد.
هسته دوربین مادون قرمز COIN417G3 که توسط الگوریتمهای تصویربرداری پردازش انحصاری قدرت میگیرد، خطوط حرارتی واضحتری را با نویز کمتر تحت تفاوتهای دمایی ظریف ایجاد میکند. با سازگاری جامع رابط و قابلیت گسترش لنز انعطاف پذیر، می توان از آن در بسیاری از زمینه ها استفاده کرد.
ویژگی های اصلی
- عملکرد جامع، طراحی مقرون به صرفه
• توسعه یافته با استفاده از یک آشکارساز بسته بندی در سطح ویفر با کارایی بالا
• یکپارچه شده با الگوریتم های پیشرفته پردازش تصویر برای افزایش کیفیت تصویر - عملکرد فوق العاده، تصویربرداری برتر
• حساسیت بالا با NETD≤30mK معمولی
• الگوریتم های تصویر نسل بعدی تصاویر حرارتی واضح تر و واضح تری ارائه می دهند - پسوند انعطاف پذیر، ادغام سریع
• گزینههای لنز نوری متعددی که متناسب با سناریوهای کاربردی مختلف است، در دسترس است
• از رابط های خروجی تصویر USB2.0/DVP/LVDS/BT.656 پشتیبانی می کند
• داده های تصویر RAW/YUV را با کنترل پورت سریال خروجی می دهد
مشخصات محصول
| مدل | COIN417G3 |
|---|---|
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 384×288 |
| اندازه پیکسل | 17 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤30mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30/50 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدیو دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) سرکوب دو بعدی نویز (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مذکر) |
| هیئت توسعه | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئویی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| مصرف برق معمولی | 0.65 وات |
| مکانیکی | |
| اندازه هسته لخت (میلی متر) | 25.4mm×25.4mm×16.5mm |
| وزن هسته خالی (گرم) | 1±16.6 |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | لرزش تصادفی، 5.35 گرم، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN417G3 در زمینه دید صنعتی، نظارت بر امنیت، آتش نشانی و نجات، فضای باز، دید ماشین، ADAS و غیره استفاده می شود.
مزایای ما
- مستندات کامل:راهنمای محصول، راهنماهای راه اندازی و مراجع انتخاب. بدون حدس و گمان شروع کنید.
- کمک توسعه و آزمایش:نمونه آزمایش یکپارچه، ارزیابی عملکرد، و تأیید پارامتر آسان شده است.
- جعبه ابزار توسعه دهنده پیشرفته:SDK ها، API ها، الگوریتم ها و ابزارهای اشکال زدایی برای ادغام عمیق.
- پشتیبانی فنی از راه دور:پشتیبانی 24/7 - پاسخ سریع و حل به موقع برای مسائل مهم.
- گارانتی:قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه.
