هسته دوربین حرارتی بدون خنک کننده LWIR با وضوح 1280x1024 و پیکسل 12μm برای تصویربرداری با وضوح بالا
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| مصرف برق | 1.0 وات | نرخ فریم | 30 هرتز |
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| برجسته کردن | ماژول حرارتی خنک نشده LWIR 12uM,هسته دوربین دید در شب LWIR,هسته دوربین حرارتی شفاف 640x512 |
||
توضیحات محصول

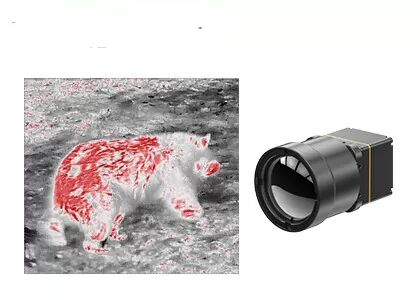

هسته دوربین حرارتی خنک نشده LWIR 1280x1024 12μm برای دید در شب شخصی
بررسی اجمالی محصول
هسته دوربین مادون قرمز COIN1212 یک راه حل تصویربرداری حرارتی پیشرفته برای چندین سناریو صنعت کلیدی است. سیستم تشخیص سطح ویفر 1280×1024 با وضوح بالا 12 میکرومتر آن را قادر میسازد نظارت بر مسافت طولانی و تشخیص دقیق در فواصل کوتاه را امکانپذیر کند، که کاملاً با الزامات دقیق بازرسی کیفیت صنعتی و بررسی ایمنی زیرساخت مطابقت دارد.
مجهز به پروتکل های ارتباطی کامل و حالت های خروجی ویدئو، می تواند به سرعت در سیستم های حمل و نقل هوشمند و تجهیزات آزمایشی تحقیقات علمی ادغام شود و پشتیبانی تصویربرداری حرارتی پایدار، کارآمد و با دقت بالا را برای برنامه های مختلف سناریوهای پیشرفته ارائه دهد.
ویژگی های اصلی
- تصویربرداری با وضوح بالا، تشخیص دقیق:رزولوشن مگاپیکسل 1280×1024/12μm امکان تصویربرداری HD با میدان دید وسیع و برد بلند را فراهم می کند. جزئیات دقیق هدف را به وضوح در هنگام مشاهده از فاصله نزدیک ثبت می کند.
- امکانات کامل و مقرون به صرفه:ساخته شده با آشکارساز مادون قرمز با فرمت بزرگ در سطح ویفر. یکپارچه شده با الگوریتم های پیشرفته پردازش تصویر برای افزایش وضوح تصویر و کیفیت بصری.
- یکپارچه سازی سریع، توسعه شتابان:از چندین رابط خروجی تصویر از جمله DVP و BT.1120 پشتیبانی می کند. داده های تصویر RAW/YUV را با کنترل پورت سریال خروجی می دهد.
مشخصات محصول
| مدل | COIN1212 |
|---|---|
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤40mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | / |
| ویدیو دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) سرکوب دو بعدی نویز (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد) |
| هیئت توسعه | USB3.0 |
| رابط ارتباطی | TTL-232 |
| رابط ویدئویی دیجیتال | DVP16/BT.1120/MIPI |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| مصرف برق معمولی | 1.0 وات |
| مکانیکی | |
| اندازه هسته لخت (میلی متر) | 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm |
| وزن هسته خالی (گرم) | 14mm/19mm/25mm: 19.7±1 گرم 35mm/50mm/100m: 32.5±1g |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت Athermal: 14mm/19mm/25mm/35mm/50mm/100mm |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN1212 در زمینه مانیتورینگ زیرساخت کلیدی، ساخت پیشرفته، بازرسی صنعتی، تحقیقات علمی و موارد دیگر کاربرد دارد.
درباره ما
SensorMicro با تمرکز بر فناوری تصویربرداری حرارتی مادون قرمز، در ارائه مجموعه ای جامع از محصولات هسته ای، از جمله آشکارسازهای مادون قرمز خنک شده و خنک نشده با عملکرد بالا، ماژول های حرارتی و هسته های مادون قرمز تخصص دارد. این محصولات به عنوان "چشم" ادراک حرارتی عمل می کنند و طیف گسترده ای از صنایع را با راه حل های مادون قرمز قابل اعتماد و کارآمد تقویت می کنند.
سوالات متداول
1. رابط ماژول حرارتی مادون قرمز * HDMI
HDMI مخفف عبارت High Definition Multimedia Interface است. برای جایگزینی رابط انتقال سیگنال آنالوگ قدیمی AV مانند RCA استفاده می شود. HDMI پرکاربردترین رابط صوتی و تصویری دیجیتال در زمینه تجهیزات الکترونیکی مصرفی تصویربرداری حرارتی مادون قرمز است و همچنین به طور گسترده توسط محصولات مختلف ماژول دوربین مادون قرمز استفاده می شود.
نسخه های زیادی از رابط HDMI وجود دارد:
- رابط استاندارد HDMI:رابط HDMI نوع A با عرض 14 میلی متر و برای تلویزیون HD، کامپیوتر رومیزی، پروژکتور و سایر تجهیزات استفاده می شود.
- رابط HDMI mini:رابط HDMI نوع C، با عرض 10.5 میلی متر، و برای MP4، رایانه های لوحی، دوربین ها و سایر دستگاه ها استفاده می شود.
- رابط میکرو HDMI:یعنی رابط HDMI نوع D با عرض 6 میلی متر و برای تلفن های هوشمند، تبلت ها و سایر دستگاه ها استفاده می شود.
در حال حاضر، ماژول حرارتی مادون قرمز توسعه یافته توسط SensorMicro از رابط استاندارد HDMI استفاده می کند.
