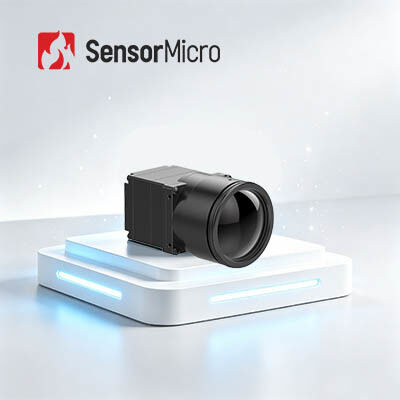

هسته دوربین مادون قرمز با رزولوشن 1280×1024 پیکسل Pixel 12μm با برد افزونه USB3.0
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280×1024 | مصرف برق | 1.0 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| هیئت توسعه | USB3.0 | نرخ فریم | 30 هرتز |
| برجسته کردن | هسته دوربین مادون قرمز لنز 25 میلی متر,هسته دوربین مادون قرمز 12 mM,هسته حرارتی LWIR مشاهده حیات وحش |
||
توضیحات محصول
هسته دوربین مادون قرمز 1280×1024 12μm با لنز 35/50/100mm
بررسی اجمالی محصول
هسته دوربین مادون قرمز COIN1212 که برای محیطهای سخت صنعتی و مداوم طراحی شده است، دارای یک آشکارساز مادون قرمز 12 میکرومتر در سطح ویفر 1280×1024 و مدارهای پردازش سیگنال بسیار پایدار است. الگوریتم های تصویربرداری حرفه ای بهینه شده خروجی تصویر حرارتی ثابت و واضح را در شرایط کاری پیچیده تضمین می کنند، در حالی که تشخیص سریع و دقیق نقطه اتصال، نظارت بر ایمنی عملیاتی را تضمین می کند. با سازگاری رابط همه کاره و سازگاری کامل با لنزهای نوری، ماژول بسیار یکپارچه عملکرد پایدار طولانی مدت را ارائه می دهد و به عنوان یک جزء اصلی قابل اعتماد برای بازرسی تولید صنعتی، نظارت بر عملیات زیرساخت کلیدی و سیستم های ادراک صنعتی هوشمند عمل می کند.
ویژگی های اصلی
تصویربرداری با وضوح بالا، تشخیص دقیق
- وضوح 1280×1024/12 میکرومتر مگاپیکسل، میدان دید وسیع و تصویربرداری HD دوربرد را امکان پذیر می کند.
- جزئیات دقیق هدف را به وضوح در هنگام مشاهده از فاصله نزدیک ثبت می کند
با امکانات کامل و مقرون به صرفه
- ساخته شده با آشکارساز مادون قرمز با فرمت بزرگ در سطح ویفر
- یکپارچه شده با الگوریتم های پیشرفته پردازش تصویر برای افزایش وضوح تصویر و کیفیت بصری
ادغام سریع، توسعه شتابان
- از چندین رابط خروجی تصویر از جمله DVP و BT.1120 پشتیبانی می کند
- داده های تصویر RAW/YUV را با کنترل پورت سریال خروجی می دهد
مشخصات محصول
| مدل | COIN1212 |
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤40mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | / |
| ویدیو دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) سرکوب دو بعدی نویز (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد) |
| هیئت توسعه | USB3.0 |
| رابط ارتباطی | TTL-232 |
| رابط ویدئویی دیجیتال | DVP16/BT.1120/MIPI |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| مصرف برق معمولی | 1.0 وات |
| مکانیکی | |
| اندازه هسته لخت (میلی متر) | 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm |
| وزن هسته خالی (گرم) | 14mm/19mm/25mm: 19.7±1 گرم 35mm/50mm/100m: 32.5±1g |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت Athermal: 14mm/19mm/25mm/35mm/50mm/100mm |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN1212 در زمینه نظارت بر زیرساخت کلیدی، ساخت پیشرفته، بازرسی صنعتی، تحقیقات علمی و غیره استفاده می شود.
خط تولید ما
- حساسیت بالا و عملکرد عالی
- تکنولوژی پیشرو جهان در صنعت مادون قرمز
- آشکارسازهای مادون قرمز مختلف در دسترس - آشکارسازهای IR خنک نشده و خنکشده در قالبها و اندازه پیکسلهای مختلف
- تولید حجم برای اطمینان از تحویل سریع - سه خط تولید با قابلیت تولید سالانه تا میلیون ها آشکارساز
سوالات متداول
1. چرا تصویرگرهای حرارتی مادون قرمز در شب عملکرد بهتری دارند؟
دوربین های حرارتی مادون قرمز معمولاً در شب عملکرد بهتری دارند، اما این مستقل از روشنایی و تاریکی محیط اطراف است. به این دلیل که دمای محیط در شب بسیار کمتر از روز است، سنسورهای تصویربرداری حرارتی می توانند مناطق گرم را با کنتراست بالا نمایش دهند.
2. نرخ فریم تصویربرداری حرارتی
نرخ فریم تصویرگر حرارتی مادون قرمز نشان دهنده چگالی زمانی عکاسی فیلم تصویرگر حرارتی است که می تواند برای نشان دادن سرعت عکاسی با تصویرگر حرارتی استفاده شود. مفهوم نرخ فریم تصویرگر حرارتی مادون قرمز به این معناست که در فرآیند ویدیو چند تصویر در واحد زمان تولید می شود. تعداد تصاویر خروجی فقط چگالی زمان خروجی را نشان می دهد. به عنوان مثال، 30 هرتز نشان دهنده خروجی 30 تصویر در ثانیه و 60 هرتز نشان دهنده خروجی 60 تصویر در ثانیه است. اگرچه تعداد کل عکس های خروجی در یک ثانیه متفاوت است، اما به این معنا نیست که اشیاء متحرک (مانند اتومبیل های در حال پیشرفت) که نمی توانند با فرکانس 30 هرتز ثبت شوند، می توانند با فرکانس 60 هرتز ثبت شوند.
