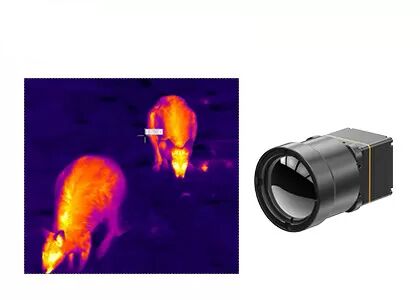

هسته دوربین حرارتی خنک نشده با وضوح 1280x1024 12μm پیکسل Pitch Uncooled برای تحقیقات علمی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | مصرف برق | 1.0 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت | رابط ویدئویی دیجیتال | DVP16/BT.1120/MIPI |
| برجسته کردن | هسته دوربین 12UM بدون خنک کننده,640x512 ماژول حرارتی موج بلند,مرکز دوربین مشاهده حیات وحش 640x512 |
||
توضیحات محصول
دوربین حرارتی بدون خنک کننده موج بلند 1280x1024 با پیکسل 12 میکرومتر برای تحقیقات علمی
مرور کلی محصول
پروژههای تصویربرداری حرارتی خود را با هسته دوربین مادون قرمز COIN1212 که وضوح بالا، ادغام آسان و سازگاری همه کاره را ترکیب میکند، توانمند سازید. با اتخاذ فناوری تشخیص پیشرفته 1280×1024 مگاپیکسلی 12 میکرومتری، دقت تصویربرداری برتر و عملکرد بصری را برای پشتیبانی از نظارت دقیق دما و شناسایی هدف ارائه میدهد.
گزینههای رابط غنی و ادغام الگوریتم، زمان تحقیق و توسعه و هزینههای ادغام را برای کاربران به شدت کاهش میدهد، در حالی که تطابق لنز جهانی مرزهای کاربرد را گسترش میدهد. این به کاربران کمک میکند تا به سرعت محصولات تصویربرداری حرارتی با کیفیت بالا را برای زمینههای حمل و نقل، زیرساخت، تولید و تحقیقات علمی راهاندازی کنند.
ویژگیهای اصلی
- تصویربرداری با وضوح بالا، تشخیص دقیق: وضوح مگاپیکسلی 1280×1024/12 میکرومتر امکان تصویربرداری HD با میدان دید وسیع و برد طولانی را فراهم میکند. جزئیات دقیق هدف را در هنگام مشاهده از نزدیک به وضوح ثبت میکند.
- تمام ویژگیها و مقرون به صرفه: ساخته شده با یک آشکارساز مادون قرمز در سطح ویفر با فرمت بزرگ پیشرو در صنعت. ادغام شده با الگوریتمهای پردازش تصویر پیشرفته برای بهبود وضوح تصویر و کیفیت بصری.
- ادغام سریع، توسعه شتابان: از چندین رابط خروجی تصویر از جمله DVP و BT.1120 پشتیبانی میکند. دادههای تصویر RAW/YUV را با کنترل پورت سریال خروجی میدهد.
مشخصات محصول
| مدل | COIN1212 |
|---|---|
| شاخصهای آشکارساز IR | ماده حساس: VOx وضوح: 1280×1024 اندازه پیکسل: 12 میکرومتر پاسخ طیفی: 8 میکرومتر ~ 14 میکرومتر NETD معمولی: ≤40mK/F1.0/25℃ |
| پردازش تصویر | نرخ فریم دیجیتال: 30 هرتز زمان راهاندازی: 6 ثانیه ویدئوی آنالوگ: / ویدئوی دیجیتال: RAW/YUV422 الگوریتم تصویر: تصحیح ناهمگونی (NUC)، کاهش نویز سهبعدی (3DNR)، سرکوب نویز دوبعدی (DNS)، فشردهسازی دامنه دینامیکی (DRC)، تقویت لبه (EE) نمایش تصویر: 10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | نرم افزار ICC: کنترل ماژول و نمایش ویدئو |
| الکتریکی | رابط خارجی استاندارد: 50 پین: DF40C-50DP-0.4V(51)، (HRS، نری) برد توسعه: USB3.0 رابط ارتباطی: TTL-232 رابط ویدئوی دیجیتال: DVP16/BT.1120/MIPI ولتاژ تغذیه: 4.5~5.5 ولت مصرف برق معمولی: 1.0 وات |
| مکانیکی | اندازه هسته خام (میلی متر): 14 میلی متر/19 میلی متر/25 میلی متر: 25.4 میلی متر × 25.4 میلی متر × 19.3 میلی متر؛ 35 میلی متر/50 میلی متر/100 متر: 35.4 میلی متر × 35.4 میلی متر × 17.8 میلی متر وزن هسته خام (گرم): 14 میلی متر/19 میلی متر/25 میلی متر: 19.7±1 گرم؛ 35 میلی متر/50 میلی متر/100 متر: 32.5±1 گرم |
| سازگاری محیطی | دمای عملیاتی: -40℃~+70℃ دمای ذخیره سازی: -45℃~+85℃ رطوبت: 5%~95%، غیر متراکم لرزش: 5.35grms، لرزش تصادفی، 3 محور ضربه: موج نیم سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه محور X، 3 بار گواهینامه: ROHS2.0/REACH |
| لنز نوری | لنز نوری: فوکوس ثابت آترمال: 14 میلی متر/19 میلی متر/25 میلی متر/35 میلی متر/50 میلی متر/100 میلی متر سطح حفاظت: IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN1212 در زمینههای نظارت بر زیرساختهای کلیدی، تولید سطح بالا، بازرسی صنعتی، تحقیقات علمی و غیره کاربرد دارد.
مزایای ما
SensorMicro به ارائه خدمات جامع و حرفهای اختصاص دارد که موفقیت مشتریان ما را در طول چرخه عمر پروژه پشتیبانی میکند. سیستم خدمات ما بر اساس ارزشهای اصلی قابلیت اطمینان، پاسخگویی و سفارشیسازی ساخته شده است و تضمین میکند که هر مشتری پشتیبانی سفارشی را دریافت میکند که با نیازهای تجاری منحصر به فرد آنها همسو است.
ما خدمات مشاوره پیش از فروش را با هدایت تیمی از کارشناسان باتجربه فناوری مادون قرمز ارائه میدهیم. ما از نزدیک با مشتریان همکاری میکنیم تا سناریوهای کاربردی خاص، الزامات فنی و اهداف پروژه آنها را درک کنیم. با انجام تجزیه و تحلیل تقاضای عمیق و ارزیابیهای امکانسنجی، مشاوره انتخاب محصول شخصی و طرحهای راهحل را ارائه میدهیم و به مشتریان کمک میکنیم تا از خطرات احتمالی اجتناب کنند.
سوالات متداول
1. تفاوت در فاصله کانونی
هرچه فاصله کانونی کمتر باشد، دامنه منظرهیاب وسیعتر میشود و میدان دید تصویر ثبت شده وسیعتر خواهد بود. بنابراین صحنههای بیشتری را میتوان ثبت کرد، اما صحنه در تصویر بسیار کوچک است.
هرچه فاصله کانونی بیشتر باشد، دامنه منظرهیاب باریکتر میشود و میدان دید تصویر ثبت شده کوچکتر خواهد بود. بنابراین صحنههای کمتری را میتوان ثبت کرد، اما نسبت صحنه در تصویر بسیار بزرگ است.
ماژولهای دوربین مادون قرمز توسعه یافته توسط تیم SensorMicro طیف گستردهای از انواع لنزها را ارائه میدهند، مانند لنز فوکوس ثابت، لنز زوم، لنز موتوری و غیره.
2. چگونه ماژول حرارتی مناسب را برای برنامه خود انتخاب کنیم؟
هنگام انتخاب یک ماژول تصویربرداری حرارتی مناسب برای محصولات خود، باید جنبههای زیادی را در نظر بگیرید، مانند وضوح، نرخ فریم، میدان دید، برد، محدوده طیفی و غیره. بنابراین، انتخاب ماژول تصویربرداری حرارتی مناسب کلید اطمینان از تصاویر با کیفیت بالا و نتایج دقیق است. در میان این جنبهها، وضوح یکی از مهمترین عوامل است.
