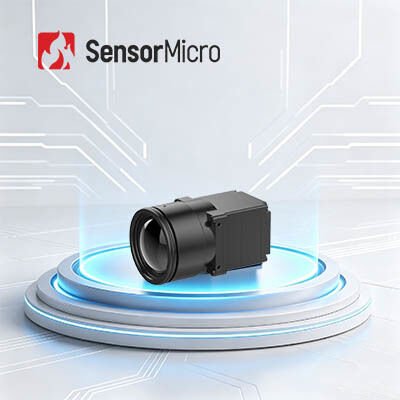

ماژول تصویربرداری حرارتی خنک نشده 1280x1024 12μm برای نظارت بر زیرساخت کلیدی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | مصرف برق | 1.0 وات |
|---|---|---|---|
| رابط ویدئویی دیجیتال | DVP16/BT.1120/MIPI | محدوده طیفی | 8 تا 14 میکرومتر |
| Pixel Pitch | 12 میکرومتر | نرخ فریم | 30 هرتز |
| برجسته کردن | ماژول تصویربرداری حرارتی 12uM خنک نشده,ماژول حرارتی مشاهده حیات وحش 640x512,30Hz ماژول تصویربرداری حرارتی |
||
توضیحات محصول
ماژول تصویربرداری حرارتی خنک نشده 1280x1024 12μm برای نظارت بر زیرساخت کلیدی
بررسی اجمالی محصول
COIN1212 یک هسته دوربین مادون قرمز در سطح ویفر با وضوح بالا است که مجهز به آشکارساز 12 میکرومتر 1280×1024 و سیستمهای پردازش تصویر پیشرفته است. از خروجی های ویدئویی متنوع و ارتباط سریال پشتیبانی می کند، تشخیص سریع نقطه اتصال و تصاویر حرارتی با کیفیت بالا را ارائه می دهد و یکپارچگی سیستم را بسیار ساده می کند. مناسب برای نظارت بر زیرساخت، حمل و نقل هوشمند، تولید پیشرفته و تحقیقات علمی، یک هسته تصویربرداری حرارتی فشرده و با کارایی بالا برای کاربردهای متنوع و پیشرفته است.
ویژگی های اصلی
تصویربرداری با وضوح بالا، تشخیص دقیق
- وضوح 1280×1024/12 میکرومتر مگاپیکسل، میدان دید وسیع و تصویربرداری HD دوربرد را امکان پذیر می کند.
- جزئیات دقیق هدف را به وضوح در هنگام مشاهده از فاصله نزدیک ثبت می کند
با امکانات کامل و مقرون به صرفه
- ساخته شده با آشکارساز مادون قرمز با فرمت بزرگ در سطح ویفر
- یکپارچه شده با الگوریتم های پیشرفته پردازش تصویر برای افزایش وضوح تصویر و کیفیت بصری
ادغام سریع، توسعه شتابان
- از چندین رابط خروجی تصویر از جمله DVP و BT.1120 پشتیبانی می کند
- داده های تصویر RAW/YUV را با کنترل پورت سریال خروجی می دهد
مشخصات محصول
| مدل | COIN1212 |
|---|---|
| نشانگرهای آشکارسازهای IR |
مواد حساس: VOx
رزولوشن: 1280×1024
اندازه پیکسل: 12 میکرومتر
پاسخ طیفی: 8μm ~ 14μm
NETD معمولی: ≤40mK/F1.0/25℃
|
| پردازش تصویر |
نرخ فریم دیجیتال: 30 هرتز
زمان راه اندازی: 6 ثانیه
ویدئوی آنالوگ: /
فیلم دیجیتال: RAW/YUV422
الگوریتم تصویر: تصحیح غیر یکنواختی (NUC)، کاهش نویز سه بعدی (3DNR)، کاهش نویز دو بعدی (DNS)، فشرده سازی محدوده دینامیکی (DRC)، بهبود لبه (EE)
نمایش تصویر: 10 نوع (سفید داغ / گدازه / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ)
|
| نرم افزار کامپیوتر | نرم افزار ICC: کنترل ماژول و نمایش ویدئو |
| برقی |
رابط خارجی استاندارد: 50 پین: DF40C-50DP-0.4V (51)، (HRS، مرد)
برد افزونه: USB3.0
رابط ارتباطی: TTL-232
رابط ویدئویی دیجیتال: DVP16/BT.1120/MIPI
ولتاژ تغذیه: 4.5 ~ 5.5 ولت
مصرف برق معمولی: 1.0 وات
|
| مکانیکی |
اندازه هسته لخت (mm): 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm; 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm
وزن هسته لخت (گرم): 14mm/19mm/25mm: 19.7±1g. 35mm/50mm/100m: 32.5±1g
|
| سازگاری با محیط |
دمای کارکرد: -40℃~+70℃
دمای ذخیره سازی: -45℃~+85℃
رطوبت: 5٪ ~ 95٪، غیر متراکم
لرزش: 5.35 گرم، لرزش تصادفی، 3 محوره
ضربه: نیمه موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار
گواهینامه: ROHS2.0/REACH
|
| لنز نوری |
لنز نوری: فوکوس ثابت Athermal: 14mm/19mm/25mm/35mm/50mm/100mm
سطح حفاظت: IP67 (لنز جلو)
|
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN1212 در زمینه نظارت بر زیرساخت کلیدی، ساخت پیشرفته، بازرسی صنعتی، تحقیقات علمی و غیره استفاده می شود.
درباره SensorMicro
با توجه به نیازهای کاربر، SensorMicro متعهد به توسعه عمیق و بهبود مستمر محصولات مادون قرمز و راه حل های کاربردی است. ما نه تنها محصولات سخت افزاری با کیفیت بالا را ارائه می دهیم، بلکه تجربه برنامه های حرفه ای را نیز به اشتراک می گذاریم و راه حل های سفارشی متناسب با نیازهای منحصر به فرد صنایع مختلف را ارائه می دهیم. شبکه خدمات جهانی ما پشتیبانی فنی و خدمات پس از فروش به موقع را تضمین می کند و ما را به یک شریک قابل اعتماد برای مشتریان در سراسر جهان تبدیل می کند.
سوالات متداول
فاصله کانونی چقدر است؟
همه ما می دانیم که اصل تصویربرداری دوربین، تصویربرداری سوراخ سوزنی است، بنابراین در یک دوربین دیجیتال، فاصله کانونی به فاصله سوراخ سنسور لنز تا سنسور اشاره دارد و واحد آن میلی متر (میلی متر) است.
تعریف انواع مختلف لنز
وقتی صحبت از لنزهای دوربین به میان می آید، ممکن است برخی از افراد بدانند که لنزهای فوکوس ثابت و لنزهای زوم وجود دارند. لنز با فاصله کانونی ثابت به این معنی است که فاصله کانونی ثابت است، در حالی که لنز زوم به این معنی است که فاصله کانونی لنز متغیر است.
به طور کلی، فاصله کانونی روی لنز دوربین مشخص خواهد شد، مانند 50 میلی متر، 24-70 میلی متر و غیره، اگر فقط یک عدد روی لنز وجود داشته باشد، به این معنی است که یک لنز با فوکوس ثابت است، مانند یک لنز 50 میلی متر، یعنی لنز را فقط می توان در فاصله کانونی 50 میلی متر ثابت کرد. اگر روی لنز دو عدد مشخص شده باشد، به این معنی است که لنز زوم است، مانند لنز 70-24 میلی متر، یعنی فاصله کانونی این لنز آزادانه بین 24-70 میلی متر قابل تنظیم است.
به طور کلی، فاصله کانونی روی لنز دوربین مشخص خواهد شد، مانند 50 میلی متر، 24-70 میلی متر و غیره، اگر فقط یک عدد روی لنز وجود داشته باشد، به این معنی است که یک لنز با فوکوس ثابت است، مانند یک لنز 50 میلی متر، یعنی لنز را فقط می توان در فاصله کانونی 50 میلی متر ثابت کرد. اگر روی لنز دو عدد مشخص شده باشد، به این معنی است که لنز زوم است، مانند لنز 70-24 میلی متر، یعنی فاصله کانونی این لنز آزادانه بین 24-70 میلی متر قابل تنظیم است.
