| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iMC212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| محدوده طیفی | 8 تا 14 میکرومتر | NETD | ≤50 میلیون |
|---|---|---|---|
| قطعنامه | 256x192 | Pixel Pitch | 12 میکرومتر |
| محدوده دما | -20℃~+550℃ | نرخ فریم | 25 هرتز |
| برجسته کردن | ماژول دوربین حرارتی کوچک,ماژول دوربین تصویربرداری حرارتی FPA,هسته دوربین حرارتی 17um |
||
توضیحات محصول
مرور کلی محصول

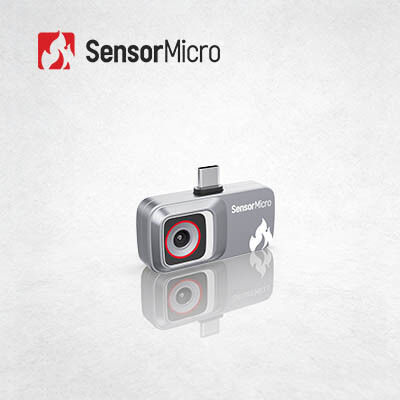

ماژول دوربین مادون قرمز کوچک iMC212 یک آشکارساز مادون قرمز 256×192 / 12 میکرومتری را با یک مدار پردازش تصویر پایه ادغام می‌کند تا به سرعت تصاویر حرارتی ناحیه هدف و توزیع حرارت آن را ثبت کند.
دوربین حرارتی iMC212 برای کاربردهای تصویربرداری مادون قرمز با اندازه، وزن، توان و هزینه بهینه شده (SWaP-C) مهندسی شده است. این دوربین با یک برنامه اختصاصی جفت می‌شود و تصاویر و ماتریس‌های دما را مستقیماً خروجی می‌دهد - بدون نیاز به کالیبراسیون دما - که توسعه را آسان می‌کند. این ماژول فوق‌العاده فشرده یک راه‌حل مقرون‌به‌صرفه و کم‌مصرف است. مجهز به رابط‌های کنترل جهانی، ادغام و توسعه را ساده می‌کند و مانع فنی را برای ادغام‌کنندگان که فناوری تصویربرداری حرارتی مادون قرمز را اتخاذ می‌کنند، کاهش می‌دهد.
ویژگی‌های اصلی
قابل حمل و مقرون به صرفه
- مجهز به آشکارساز مادون قرمز خود توسعه یافته 120×90 / 12 میکرومتری، که مزایای هزینه قابل توجهی را ارائه می‌دهد
- طراحی فوق‌العاده فشرده، ایده‌آل برای دستگاه‌های موبایل و قابل حمل
ساختار مستحکم، عملکرد قابل اعتماد
- جفت شده با یک برنامه اختصاصی برای خروجی مستقیم تصاویر حرارتی و ماتریس‌های دما، که جهانی بودن عالی را فراهم می‌کند
- محصور شده در اجزای ساختاری برای افزایش قابلیت اطمینان و کامل بودن
رابط‌های اصلی، توسعه آسان
- یک رابط خروجی ویدیوی دیجیتال استاندارد و سازگار USB 2.0 را ارائه می‌دهد
- داده‌های دمای کالیبره شده در کارخانه - بدون نیاز به تلاش توسعه اضافی
مشخصات محصول
| مدل | iMC212 |
|---|---|
| وضوح | 256×192 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8~14 میکرومتر |
| NETD | ≤50mK |
| داده خروجی | 14 بیت خام |
| نرخ فریم | 25 هرتز |
| حالت فوکوس | بدون فوکوس |
| لنز (HFOV/FL) | 56 درجه / 3.2 میلی‌متر |
| رابط ویدیوی دیجیتال | USB 2.0 |
| ولتاژ عملیاتی | 5 ولت ± 0.5 ولت |
| مصرف برق معمول | 300 میلی‌وات |
| محدوده اندازه‌گیری دما | -20 درجه سانتی‌گراد ~ +550 درجه سانتی‌گراد (-20 درجه سانتی‌گراد ~ +150 درجه سانتی‌گراد | +100 درجه سانتی‌گراد ~ 550 درجه سانتی‌گراد) |
| دقت اندازه‌گیری دما | بزرگتر از ±2 درجه سانتی‌گراد / ±2% |
| دمای عملیاتی | -20 درجه سانتی‌گراد ~ +60 درجه سانتی‌گراد |
| رطوبت | 5% ~ 85% |
| دمای ذخیره‌سازی | -45 درجه سانتی‌گراد ~ +85 درجه سانتی‌گراد |
| گواهینامه | CE، FCC، RoHS |
کاربردهای صنعتی
دوربین حرارتی مادون قرمز iMC212 به طور گسترده در بسیاری از زمینه‌ها از جمله ترموگرافی، سخت‌افزار هوشمند، ساختمان‌های هوشمند، خانه‌های هوشمند و AIoT استفاده می‌شود.
تعهد خدمات ما
پیش از فروش
- تحلیل نیازمندی‌ها
- ارزیابی سناریو
- انتخاب محصول
- راهکارهای سفارشی
استقرار
- تحویل سریع
- یکپارچه‌سازی و تست سیستم
- آموزش فنی
- راهنمایی کاربردی
پس از فروش
- تشخیص از راه دور
- خدمات گارانتی
- به‌روزرسانی میان‌افزار
- نگهداری فنی
سوالات متداول
1. تصویر حرارتی در مقابل تصویر بصری
نور مرئی یک موج الکترومغناطیسی است که توسط انسان قابل مشاهده است. محدوده طول موج آن معمولاً بین 360-400 نانومتر و 760-830 نانومتر قرار دارد. این بخش از طیف الکترومغناطیسی همچنین طیف مرئی نامیده می‌شود، با محدوده فرکانس تقریباً 830-750 تراهرتز تا 395-360 تراهرتز.
مادون قرمز یک موج الکترومغناطیسی با طول موج بین امواج مایکروویو و نور مرئی است - بین 760 نانومتر (nm) و 1 میلی‌متر (mm). این نور نامرئی با طول موجی بلندتر از نور قرمز است و فرکانس‌های آن تقریباً در محدوده 430 تراهرتز تا 300 گیگاهرتز قرار دارند.
2. آشکارسازها برای تصویربرداری حرارتی در مقابل تصویربرداری بصری
برای آشکارسازهای اصلی دستگاه‌های تصویربرداری، دستگاه‌های نور مرئی از آشکارسازهای CCD و CMOS استفاده می‌کنند، در حالی که تصویربرداری حرارتی از آشکارسازهای خنک شده و خنک نشده استفاده می‌کند. تفاوت اصلی این است که سنسورهای CCD/CMOS نور مرئی امواج نور را در باند مرئی درک می‌کنند، در حالی که آشکارسازهای تصویربرداری حرارتی تابش حرارتی را در باند مادون قرمز حس می‌کنند. آشکارسازهای تصویربرداری حرارتی مادون قرمز بسته به فرآیندهای تولید و مواد بسته‌بندی مختلف به انواع مختلفی تقسیم می‌شوند. به طور کلی، آشکارسازهای تصویربرداری حرارتی مادون قرمز گران‌تر از CCDهای نور مرئی هستند.
