هسته دوربین تصویربرداری حرارتی مینیاتوری VOx FPA 120x90 / 17μm
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| محدوده طیفی | 8 تا 14 میکرومتر | NETD | ≤60mK |
|---|---|---|---|
| وضوح | 120x90 | Pixel Pitch | 17 میکرومتر |
| محدوده دما | -20℃~+120℃ (قابل تنظیم) | اندازه | 8.5x8.5x9.16 میلی متر |
| برجسته | دوربین تصویربرداری حرارتی VOx FPA,هسته دوربین حرارتی مینیاتوری,هسته دوربین حرارتی 120x90 |
||
توضیحات محصول

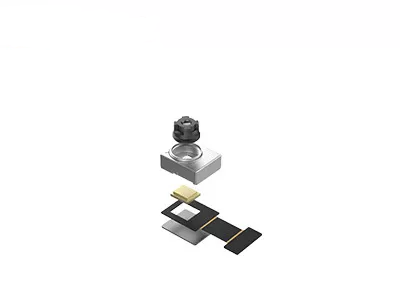

هسته دوربین حرارتی TIMO120
هسته دوربین تصویربرداری حرارتی مینیاتوری VOx FPA 120x90 / 17μm یکپارچه در دوربین‌های مادون قرمز
توضیحات محصول
ماژول مادون قرمز مینیاتوری TIMO120 اپتیک سطح ویفر، آشکارساز بسته سطح ویفر 120x90 / 17μm (WLP) و مدار اصلی پردازش تصویر را برای به دست آوردن سریع تصاویر حرارتی از ناحیه هدف و توزیع گرما یکپارچه می کند.
هسته تصویربرداری حرارتی TIMO120 برای کاربردهای تصویربرداری مادون قرمز بهینه سازی شده اندازه، وزن، قدرت، هزینه (SWaP-C) طراحی شده است.ساختار فوق‌العاده مینیاتوری و مصرف انرژی فوق‌العاده کم آن برای ادغام در دستگاه‌های هوشمند مختلف، تصویرگرهای حرارتی یا پایانه‌های تلفن همراه با الزامات سخت‌گیرانه در هزینه، اندازه و وزن مناسب است.
ویژگی های اصلی
- حداقل ماژول مادون قرمز WLP، ابعاد 8.5x8.5x9.16 میلی متر
- رابط DVP، سازگار با پلتفرم های مختلف تعبیه شده
- معادل ماژول دوربین قابل مشاهده، ادغام مستقیم
- کیت توسعه SDK کامل
- طراحی کم مصرف برای طولانی تر کردن زمان کار
- هزینه کم برای بسیاری از انواع برنامه های هوشمند
مشخصات محصول
| مدل | TIMO-120 |
| عملکرد آشکارساز IR | |
| وضوح | 120x90 |
| Pixel Pitch | 17 میکرومتر |
| محدوده طیفی | 8 تا 14 میکرومتر |
| NETD | ≤60mK |
| نوع لنز | WLO |
| حالت فوکوس | بزرگنمایی ثابت |
| HFOV | 90 درجه/50 درجه |
| عمق میدان | 10 سانتی متر تا بی نهایت |
| نرخ فریم | 1 ~ 30 هرتز (قابل تنظیم) |
| اندازه گیری دما | |
| محدوده دما | -20 درجه سانتیگراد تا +120 درجه سانتیگراد (قابل تنظیم) |
| دقت دما | قابل تنظیم (با نیازهای ترموگرافی بدن یا صنعتی) |
| رابط/کنترل | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0.05 ولت |
| DVDD | 1.8V±0.05V |
| رابط | رابط دیجیتال |
| مصرف برق | 45 میلی وات (حالت معمولی)؛9 میلی وات (حالت کم مصرف) |
| مشخصه های فیزیکی | |
| ابعاد (میلی متر) | 12x10x5.48 (HFOV=90°)؛8.5x8.5x9.16 (HFOV=50°) (مشخصات برتر خواهد بود) |
| دمای عملیات | -20 درجه سانتیگراد ~ +60 درجه سانتیگراد |
| دمای ذخیره سازی | -40 درجه سانتی گراد ~ 85+ درجه سانتی گراد |
کاربردهای صنعتی
هسته دوربین حرارتی مادون قرمز TIMO120 به طور گسترده در بسیاری از زمینه ها مانند ترموگرافی، سخت افزار هوشمند، ساختمان هوشمند، خانه هوشمند، AIoT و غیره استفاده می شود.
تیم فناوری حسگر جهانی
سوالات متداول
1. اشعه مادون قرمز چیست؟
هنگامی که در مورد تصویربرداری حرارتی مادون قرمز صحبت می شود، اولین چیزی که باید به آن فکر کنید تابش مادون قرمز (IR) است.طول موج انرژی تابش مادون قرمز از حدود 700 نانومتر شروع می شود و تا حدود 1 میلی متر گسترش می یابد.همه اجسام مقدار معینی گرما را به صورت تابش مادون قرمز ساطع می کنند که برای ما نامرئی است، زیرا در کل طیف الکترومغناطیسی، چشم غیر مسلح فقط می تواند "نور مرئی" را ببیند.
2. تصویرگر حرارتی مادون قرمز چگونه کار می کند؟
جزء اصلی تجهیزات مادون قرمز، آشکارساز حرارتی مادون قرمز است که می تواند تفاوت دمای کوچک اجسام اطراف را به دقت تشخیص دهد.سپس این اطلاعات تشعشع را از جسم جمع آوری می کند و اطلاعات دما را برای تصویربرداری که بر اساس اطلاعات اختلاف دما است، خروجی می دهد.هر چه جسم داغتر باشد، تابش مادون قرمز بیشتری تولید می کند.اگر شدت خیلی زیاد باشد، می توانید آن را مانند گرما احساس کنید.
