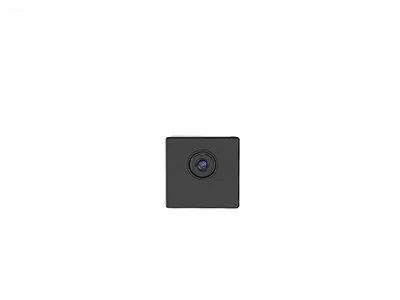

هسته دوربین حرارتی Micro LWIR خنک نشده 256x192 12μM با لنز 3.2mm
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 256x192 | مصرف برق | 700 میلی وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD | ≤65mK | نرخ فریم | 25 هرتز / 30 هرتز |
برجسته | دوربین حرارتی LWIR 12uM,لنز 3.2mm دوربین حرارتی LWIR,هسته دوربین حرارتی LWIR 256x192 |
هسته دوربین حرارتی 12μm Micro LWIR 256x192 خنک نشده با لنز 3.2 میلی متری
ماژول تصویربرداری مادون قرمز خنک نشده iLC212، آشکارساز فروسرخ بسته سطح ویفر با آرایه صفحه کانونی 256x192 / 12μm (WLP) را ادغام میکند و میتواند طیف امواج مادون قرمز (LWIR) طولانی را بین 8 تا 14 میکرومتر ضبط کند.
ماژول دوربین حرارتی iLC212 که برای SWaP-C کاملاً بهینهسازی شده است، بهویژه برای آن دسته از مشتریانی طراحی شده است که در زمینه امنیت و نظارت دارای الزامات سختگیرانه در مورد اندازه، وزن و هزینه هستند.هسته حرارتی iLC212 به دلیل اندازه مینیاتوری، وزن سبک و قیمت بسیار پایین، تا حد زیادی خواسته های قیمت پایین مشتریان را برآورده می کند، زمان توسعه آنها را کوتاه می کند و در هزینه ها برای آنها صرفه جویی می کند.
Global Sensor Technology در طراحی، ساخت، فروش و بازاریابی آشکارسازهای تصویربرداری حرارتی و ماژول های مادون قرمز تخصص دارد.ما می توانیم انواع راه حل های تصویربرداری حرارتی مادون قرمز را به مشتریان خود ارائه دهیم که زمان توسعه ثانویه را کوتاه کرده و هزینه را برای مشتریان بسیار کاهش می دهد.
- برنامه SWaP-C کاملا بهینه شده
- مناسب برای انواع دوربین های حرارتی امنیتی
- طیف گسترده ای از برنامه های تصویربرداری حرارتی
- مصرف برق کم
مدل | iLC212 |
عملکرد آشکارساز IR | |
مواد | اکسید وانادیوم خنک نشده |
وضوح | 256×192 |
اندازه پیکسل | 12 میکرومتر |
پاسخ طیفی | 8μm ~ 14μm |
NETD | ≤65mK@F1.0@25℃@50Hz |
پردازش تصویر | |
ویدیو دیجیتال | RAW/YUV/BT656;پشتیبانی از انتقال ویدئو USB2.0.خط پارامتر پشتیبانی اندازه گیری دما |
نرخ فریم دیجیتال | 25 هرتز / 30 هرتز |
نمایش تصویر | سیاه - داغ / سفید - داغ / شبه رنگ |
الگوریتم تصویر | تصحیح غیریکنواختی (NUC) کاهش نویز تصویر سه بعدی (3DNR) کاهش نویز دو بعدی (DNS) فشرده سازی محدوده دینامیکی (DRC) افزایش EE |
زمان راه اندازی | ≤3 ثانیه |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10℃~+50℃ |
محدوده اندازه گیری دما | -20℃~+150℃، پشتیبانی از گسترش و سفارشی سازی محدوده اندازه گیری دما |
دقت اندازه گیری دما | ±3℃/±3% (مقدار بزرگتر را بگیرید) @23℃±5℃؛فاصله اندازه گیری دما 1.5 متر است |
اندازه گیری دمای منطقه ای | پشتیبانی از اندازهگیری دمای منطقه، حداکثر مقدار منطقه خروجی، حداقل مقدار و مقدار متوسط |
SDK | نسخه ویندوز / لینوکس، دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل خاکستری به دما |
رابط الکتریکی | |
رابط خارجی | کانکتور 30pin_HRS ورودی برق ویدیو دیجیتال RS232-TTL/USB2.0 GPIO و غیره |
ارتباط | RS232-TTL/USB2.0 |
جزء گسترش | برد VPC |
نرم افزار کامپیوتر | |
نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
سیستم قدرت | |
منبع تغذیه | DC 3.3V±0.1V |
اتلاف قدرت | حالت پایدار: 0.70W/3.3V @23±3℃ |
اموال فیزیکی | |
اتصال دهنده ها | مدل کانکتور خارجی: DF40C-30DP-0.4V (51)، (HRS-Male) مدل اتصال دهنده جفت: DF40C (2.0)-30DS-0.4V (51)، (HRS-Female) |
اندازه | 21mm×21mm×12.8mm (شامل لنز 3.2mm) |
وزن | 8.9g±0.5g (شامل لنز 3.2mm) |
سازگاری با محیط | |
دمای عملیات | -40℃℃+70℃ |
دمای ذخیره سازی | -45℃℃+85℃ |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
مقاومت در برابر ضربه و لرزش | ضربه: نیم موج سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت لرزش: 5.35 گرم، 3 محوره |
گواهینامه | ROHS2.0/REACH |
لنز | |
لنز اختیاری | 3.2mm/F1.1، HFOV: 2.8±55.6 درجه؛پوشش: AR |
ماژول تصویربرداری حرارتی iLC212 در زمینه نظارت بر امنیت، ترموگرافی، دستگاه های پوشیدنی، الکترونیک خودرو، خانه هوشمند، تشخیص موجودات زنده و غیره اعمال می شود.
1. اشعه مادون قرمز چیست؟
هنگامی که در مورد تصویربرداری حرارتی مادون قرمز صحبت می شود، اولین چیزی که باید به آن فکر کنید تابش مادون قرمز (IR) است.طول موج انرژی تابش مادون قرمز از حدود 700 نانومتر شروع می شود و تا حدود 1 میلی متر گسترش می یابد.همه اجسام مقدار معینی گرما را به صورت تابش مادون قرمز ساطع می کنند که برای ما نامرئی است، زیرا در کل طیف الکترومغناطیسی، چشم غیر مسلح فقط می تواند "نور مرئی" را ببیند.
2. تصویرگر حرارتی مادون قرمز چگونه کار می کند؟
جزء اصلی تجهیزات مادون قرمز، آشکارساز حرارتی مادون قرمز است که می تواند تفاوت دمای کوچک اجسام اطراف را به دقت تشخیص دهد.سپس این اطلاعات تشعشع را از جسم جمع آوری می کند و اطلاعات دما را برای تصویربرداری که بر اساس اطلاعات اختلاف دما است، خروجی می دهد.هر چه جسم داغتر باشد، تابش مادون قرمز بیشتری تولید می کند.اگر شدت خیلی زیاد باشد، می توانید آن را مانند گرما احساس کنید.
