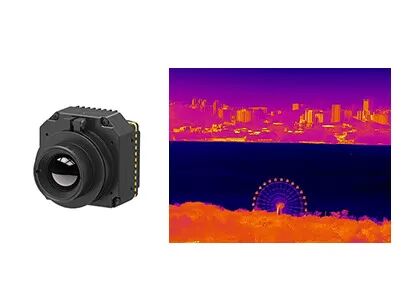

هسته دوربین حرارتی LWIR 384x288 12μm برای مشاهده در فضای باز
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iSE412 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| نرخ فریم | 50 هرتز | NETD | ≤30mK |
|---|---|---|---|
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC | محدوده طیفی | 8 تا 14 میکرومتر |
| قطعنامه | 384x288 / 12μm | رابط ارتباطی | TTL-232/USB2.0 |
| برجسته کردن | هسته دوربین حرارتی LWIR 17uM,بازرسی ساختمان هسته دوربین LWIR |
||
توضیحات محصول
هسته دوربین حرارتی LWIR خنک نشده 384x288 12μm برای مشاهده در فضای باز
بررسی اجمالی محصول
هسته دوربین مادون قرمز بدون شاتر iSE412 که برای یکپارچه سازی آسان و استقرار سبک وزن طراحی شده است، یک جزء اصلی ایده آل برای سفارشی سازی سیستم تصویربرداری حرارتی است. بر اساس فناوری آشکارساز بسته بندی سرامیکی بالغ 384×288/12μm، کالیبراسیون مکانیکی شاتر را حذف می کند و امکان تصویربرداری مداوم بی صدا، بدون لکنت و کم نویز را فراهم می کند.
با بدنه فوقالعاده مینیاتوری 25.4×25.4×22.7 میلیمتر و وزن هسته بدون حداکثر 26 گرم، فضای نصب قابل توجهی را ذخیره میکند و طرحبندی ساختاری تجهیزات پایانه را ساده میکند. عملکردهای داخلی غنی از جمله تصویر در تصویر، حالت صرفه جویی در مصرف انرژی خواب و زوم الکترونیکی چند سطحی نیازهای مختلف استفاده را برآورده می کنند. این نرم افزار از چندین رابط اصلی ویدیویی، لنزهای نوری مختلف و تطبیق صفحه نمایش Micro OLED پشتیبانی می کند و به توسعه دهندگان این امکان را می دهد که توسعه سریع ثانویه و تکرار سیستم را برای پایانه های برنامه های متعدد انجام دهند.
ویژگی های اصلی
-
طراحی بدون شاتر برای مشاهده روانتر• بدون نیاز به کالیبراسیون شاتر در حین کار، از بین بردن لکنت تصویر رایج در سیستم های مبتنی بر شاتر سنتی
• عملکرد بی صدا استفاده محتاطانه و بدون نویز مکانیکی را تضمین می کند -
جمع و جور و سبک، انعطاف پذیر برای ادغام• ابعاد کل سیستم به کوچکی 25.4×25.4×22.7 میلی متر، وزن هسته خالی ≤26±1.5 گرم
• طراحی سازه ای با صرفه جویی در فضا، امکان چیدمان و یکپارچه سازی سیستم انعطاف پذیر را فراهم می کند -
ادغام یکپارچه و غنی از امکانات• پشتیبانی از الگوریتم های با وضوح فوق العاده، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، کالیبراسیون با یک کلیک، و سازگاری با نمایشگرهای مختلف Micro OLED
• سازگار با چندین لنز نوری و اجزای داخلی برای توسعه آسان ثانویه و سفارشی سازی سیستم
مشخصات محصول
| مدل | iSE412 | |
| نشانگرهای آشکارسازهای IR | ||
| مواد حساس | VOx | |
| قطعنامه | 384×288 | |
| اندازه پیکسل | 12 میکرومتر | |
| پاسخ طیفی | 8μm ~ 14μm | |
| NETD معمولی | ≤30mK | |
| پردازش تصویر | ||
| پیکسل های موثر | 384×288 | |
| نرخ فریم دیجیتال | 50 هرتز | |
| زمان راه اندازی | 6 ثانیه | |
| ویدیو دیجیتال | YUV420/YUV422/RGB888/RAW | |
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC | |
| بدون کرکره | پشتیبانی می شود | |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) | |
| جهت تصویر | افقی / عمودی / مورب | |
| زوم دیجیتال | 1x/2x/4x/8x | |
| روشنایی تصویر | خودکار/دستی | |
| کنتراست تصویر | خودکار/دستی | |
| حالت جبران | دستی | |
| برقی | ||
|
رابط خارجی استاندارد
|
50 پین: BP040SB-50-0114-B-R0
|
|
| رابط ارتباطی | TTL-232/USB2.0 | |
| رابط ویدئویی دیجیتال | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| اجزای افزونه | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| رابط الکتریکی | ||
| ولتاژ تغذیه | 2.7 ولت تا 5.3 ولت | |
| مصرف برق معمولی | 0.8W@50Hz@23±3℃ | |
| مکانیکی/لنز | ||
| اندازه هسته لخت (میلی متر) | 25.4×25.4×22.7 | φ36×24.3 |
| وزن هسته خالی (گرم) | 1.5±26 | 1.5±28 |
| لنز نوری |
Athermal فوکوس ثابت: 4.9/9.1/13/19mm
|
فوکوس ثابت Athermal: 25mm/35mm
|
| اجزای شاتر | اختیاری | |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره | |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار | 1500 گرم@0.4 میلیثانیه |
| سطح حفاظت | IP67 (لنز جلو) | |
| سازگاری با محیط | ||
| دمای عملیاتی | -40℃~+70℃ | |
| دمای ذخیره سازی | -45℃~+85℃ | |
| رطوبت | 5٪ ~ 95٪، غیر متراکم | |
| گواهینامه | ROHS2.0/REACH | |
کاربردهای صنعتی
هسته دوربین حرارتی iSE412 به طور گسترده در دید صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، دید ماشین، لوازم الکترونیکی مصرفی و غیره استفاده می شود.
مشخصات شرکت
SensorMicro تولید کننده و ارائه دهنده خدمات آشکارساز مادون قرمز پیشرو در جهان است. ما آشکارسازهای تصویربرداری حرارتی خنکنشده و خنکشده با کارایی بالا را در سراسر جهان به مشتریان ارائه میدهیم و تجربه کاربردی حرفهای خود را به اشتراک میگذاریم.
SensorMicro آشکارسازهای مادون قرمز پیشرفته، هستههای دوربین و ماژولها را با فرمتها و باند موج همه کاره ارائه میدهد. محصولات ما که برای وضوح، حساسیت و کارایی طراحی شدهاند، بهطور یکپارچه در سیستمهای متنوع ادغام میشوند و برنامههای تصویربرداری و حسگری نسل بعدی را در سراسر صنایع تقویت میکنند.
آشکارسازهای SensorMicro به طور گسترده در ترموگرافی، امنیت و نظارت، دید شخصی، خودرو و محصولات مادون قرمز مصرفکننده استفاده میشوند. توانایی تولید حجمی ما را قادر می سازد تا تقاضای رو به رشد همه بازارهای موجود و نوظهور را برآورده کنیم.
سوالات متداول
وضوح آشکارساز مادون قرمز چیست؟
وضوح آشکارساز مادون قرمز به تعداد پیکسل ها در تصویربرداری حرارتی اشاره دارد. وضوح بالاتر به معنای مشاهده بیشتر و نقاط اندازه گیری دما است که امکان مشاهده و اندازه گیری اهداف کوچکتر در فواصل طولانی را فراهم می کند. وضوح تصویر حرارتی مادون قرمز معمولی از 256x192، 384x288، 640x512، 800x600، 1024x768، 1280x1024 و غیره متغیر است. وضوح بالاتر معمولاً هزینه آشکارساز را افزایش می دهد.
میدان دید (FOV) چیست؟
میدان دید به میدان دید دوبعدی فضای جسم مشاهده شده توسط سیستم نوری تصویرگر حرارتی مادون قرمز اشاره دارد. با در نظر گرفتن FOV افقی به عنوان مثال، با اندازه آرایه آشکارساز A×B، اندازه پیکسل d و فاصله کانونی لنز f، زاویه FOV افقی θ=2×آرکتان (A×d/2f). پس از انتخاب آرایه آشکارساز و اندازه پیکسل، میدان دید تنها با فاصله کانونی سیستم نوری تغییر میکند: فاصله کانونی بیشتر منجر به میدان دید باریکتر میشود. فاصله کانونی کوتاهتر منجر به میدان دید وسیع تری می شود.
