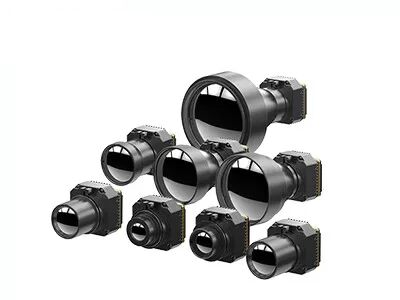

هسته دوربین حرارتی LWIR Uncooled 400x300 برای امنیت HVAC ساختمان
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 400x300 / 17μm | نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
---|---|---|---|
NETD | 30mK | محدوده طیفی | 8 تا 14 میکرومتر |
اندازه | 44.5x44.5x33.6mm | وزن | ≤77 گرم |
برجسته | هسته دوربین حرارتی LWIR 400x300,هسته دوربین حرارتی HVAC LWIR |
ماژول دوربین حرارتی 400x300 17μM LWIR بدون خنک کننده با ترموگرافی صنعتی
هسته دوربین حرارتی PLUG417R از آشکارساز مادون قرمز LWIR 400x300 / 17μm با عملکرد اندازه گیری دما اختیاری با محدوده اندازه گیری از -20 تا 150 ℃ برای اندازه گیری دمای صنعتی یا بدن استفاده می کند.این ماژول حرارتی مادون قرمز نه تنها می تواند مقدار دمای اطراف شما را اندازه گیری کند، بلکه تصویر حرارتی را نیز نمایش می دهد.بنابراین باید بهترین انتخاب شما برای نظارت بر تغییر دما باشد.
این ماژول دوربین مادون قرمز کوچک را می توان به طور گسترده در برنامه های تصویربرداری حرارتی مادون قرمز مانند ترموگرافی، بازرسی نیروی برق، بازرسی ساختمان و غیره مورد استفاده قرار داد. برای توسعه ثانویه و ادغام در انواع تصویرگرهای حرارتی و دوربین های حرارتی مادون قرمز برای مشتریان OEM مفید است.
- NETD<30mk، حساسیت بالا
- عملکرد پایدار
- ادغام آسان
- پاک کردن کیفیت و جزئیات تصویر
- محدوده دمایی قابل تنظیم
- سازگاری قوی با محیط
مدل | PLUG417R |
عملکرد آشکارساز IR | |
وضوح | 400x300 |
Pixel Pitch | 17 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD | <30 میلیون |
پردازش تصویر | |
نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
زمان راه اندازی | <15 ثانیه |
ویدئوی آنالوگ | PAL/NTSC |
ویدیو دیجیتال | RAW/YUV/BT656/LVDS |
کامپوننت افزونه | USB/Camerlink |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | 1~8X زوم مداوم، اندازه مرحله 1/8 |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | رابط 50pin_HRS |
حالت ارتباطی | RS232-TTL، 115200bps |
ولتاژ تغذیه | 4.5 ~ 6 ولت |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10 درجه سانتیگراد تا 50 درجه سانتیگراد |
محدوده دما | -20°C~150°C، 100°C~550°C |
دقت دما | ± 2 درجه سانتی گراد یا ± 2 درصد (حداکثر مقدار را بگیرید) |
SDK | ARM/Windows/Linux SDK، ترموگرافی تمام صفحه |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 44.5x44.5x36.6 |
وزن | ≤77 گرم |
سازگاری محیطی | |
دمای عملیات | -40 درجه سانتی گراد ~ 70+ درجه سانتی گراد |
دمای ذخیره سازی | -45 درجه سانتی گراد ~ +85 درجه سانتی گراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | لرزش تصادفی 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
اپتیک | |
لنز اختیاری | فوکوس ثابت Athermal: 7.5mm/13mm/19mm/25mm/35mm |
هسته دوربین حرارتی PLUG417R به طور گسترده در بازرسی برق، دید ماشین، امنیت و نظارت بر HVAC ساختمان، خارج از منزل، آتش نشانی و نجات، اجرای قانون و نجات، ADAS، بارهای پهپاد و غیره استفاده می شود.
1. اصل کار آرایه صفحه کانونی مادون قرمز
آرایه ای از عناصر حساس به نور بر روی آشکارساز آرایه صفحه کانونی مرتب شده است.پرتوهای مادون قرمز ساطع شده از بی نهایت بر روی این عناصر حساس به نور آرایه صفحه کانونی از طریق سیستم نوری تصویربرداری می شوند.آشکارساز سیگنال نور را به سیگنال الکتریکی تبدیل می کند و سیستم تقویت یکپارچه، نمونه برداری، بافر خروجی و سیستم مالتی پلکس را انجام می دهد و در نهایت برای تشکیل تصویر به سیستم مانیتورینگ ارسال می شود.
