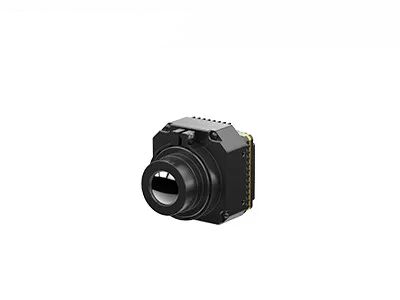

هسته دوربین حرارتی LWIR با حساسیت بالا NETD 30mk 8 تا 14 میکرومتر خنک نشده
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | PLUG417R |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 400x300 / 17μm | نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
|---|---|---|---|
| NETD | 30mK | محدوده طیفی | 8 تا 14 میکرومتر |
| اندازه | 44.5x44.5x33.6mm | وزن | ≤77 گرم |
| برجسته کردن | هسته دوربین حرارتی NETD 30mk,هسته دوربین حرارتی 14 میلی متری خنک نشده |
||
توضیحات محصول
ماژول حرارتی بدون خنک کننده PLUG417R
هسته دوربین تصویربرداری حرارتی LWIR 400x300 / 17μm بدون خنک کننده با ترموگرافی صنعتی
توضیحات محصول
هسته دوربین حرارتی PLUG417R از آشکارساز مادون قرمز LWIR 400x300 / 17μm بدون خنک کننده با عملکرد اندازه گیری دما اختیاری با محدوده اندازه گیری از -20℃ تا 150 ℃ برای اندازه گیری دمای صنعتی یا بدن استفاده می کند. این ماژول حرارتی مادون قرمز نه تنها می تواند مقدار دما در اطراف شما را اندازه گیری کند، بلکه شکل تصویربرداری حرارتی را نیز نمایش می دهد. بنابراین باید بهترین انتخاب شما برای نظارت بر تغییر دما باشد.
این ماژول دوربین مادون قرمز کوچک را می توان به طور گسترده در کاربردهای تصویربرداری حرارتی مادون قرمز مانند ترموگرافی، بازرسی برق، بازرسی ساختمان و غیره استفاده کرد. این برای مشتریان OEM برای توسعه و ادغام ثانویه در انواع تصویربرداران حرارتی و دوربین های ترموگرافی مادون قرمز مفید است.
ویژگی های اصلی
- NETD<30mk، حساسیت بالا
- عملکرد پایدار
- ادغام آسان
- کیفیت و جزئیات تصویر واضح
- محدوده دمای قابل تنظیم
- سازگاری محیطی قوی
مشخصات محصول
| مدل | PLUG417R |
| عملکرد آشکارساز IR | |
| وضوح | 400x300 |
| اندازه پیکسل | 17μm |
| محدوده طیفی | 8~14μm |
| NETD | <30mk |
| پردازش تصویر | |
| نرخ فریم | 25Hz/30Hz/50Hz/60Hz |
| زمان راه اندازی | <15s |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | RAW/YUV/BT656/LVDS |
| اجزای توسعه | USB/Camerlink |
| حالت کم نور | خطی/هیستوگرام/مختلط |
| زوم دیجیتال | 1~8X زوم مداوم، اندازه گام 1/8 |
| نمایش تصویر | Black Hot/White Hot/Pseudo Color |
| جهت تصویر | چرخش افقی/عمودی/قطری |
| الگوریتم تصویر | NUC/AGC/IDE |
| مشخصات الکتریکی | |
| رابط خارجی استاندارد | رابط 50pin_HRS |
| حالت ارتباطی | RS232-TTL، 115200bps |
| ولتاژ تغذیه | 4.5~6V |
| اندازه گیری دما | |
| محدوده دمای عملیاتی | -10°C~50°C |
| محدوده دما | -20°C~150°C, 100°C~550°C |
| دقت دما | ±2°C یا ±2% (حداکثر مقدار را در نظر بگیرید) |
| SDK | ARM/Windows/Linux SDK، ترموگرافی تمام صفحه |
| ویژگی های فیزیکی | |
| ابعاد (mm) | 44.5x44.5x36.6 |
| وزن | ≤77g |
| سازگاری با محیط زیست | |
| دمای عملیاتی | -40°C ~ +70°C |
| دمای ذخیره سازی | -45°C ~ +85°C |
| رطوبت | 5%~95%، غیر متراکم |
| لرزش | لرزش تصادفی 5.35grms، 3 محور |
| ضربه | نیمه سینوسی، 40g/11ms، 3 محور 6 جهت |
| اپتیک | |
| لنز اختیاری | فوکوس ثابت آترمال: 7.5mm/13mm/19mm/25mm/35mm |
کاربردهای صنعتی
هسته دوربین حرارتی PLUG417R به طور گسترده در بازرسی برق، بینایی ماشین، نظارت و امنیت HVAC ساختمان، فضای باز، آتش نشانی و نجات، اجرای قانون و نجات، ADAS، محموله های UAV و غیره استفاده می شود.
مجموعه محصولات متنوع
طیف گسترده ای از فرمت های محصول از جمله آشکارسازهای مادون قرمز، هسته دوربین و ماژول ها برای پاسخگویی به نیازهای مختلف ادغام.
تنوع محصول غنی
ترکیبات متعدد وضوح آرایه، اندازه پیکسل، باند موج و گزینه های لنز، انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
عملکرد برجسته
تصویربرداری واضح، اندازه جمع و جور، مصرف کم انرژی، حساسیت بالا و قابلیت اطمینان قوی - طراحی شده برای عملکرد در طیف گسترده ای از چالش های محیطی.
ادغام آسان
گزینه های رابط متعدد، ادغام را ساده می کند و توسعه سریع را در چندین زمینه کاربردی امکان پذیر می کند.
سوالات متداول
1. درباره آشکارساز حرارتی
اصل کار آشکارسازهای حرارتی استفاده از اثر حرارتی برای گرم کردن عنصر تشخیص و ایجاد تبدیل حرارتی برخی از خواص فیزیکی است تا انرژی تابش IR قابل تشخیص باشد.
آشکارساز حرارتی در دمای اتاق کار می کند. در طول عملکرد آن، تغییرات دما وجود دارد که ممکن است پاسخ کند و حساسیت نسبتاً کمی در مقایسه با آشکارسازهای فوتونی داشته باشد.
به طور عمده 4 نوع آشکارساز حرارتی مادون قرمز وجود دارد: ترموکوپل/ترموپایل، آشکارساز پیروالکتریک، ترمیستور/بولومتر، میکرو بولومتر
2. تصویربرداری حرارتی مادون قرمز چگونه کار می کند؟
سیستم تصویربرداری حرارتی مادون قرمز یک تشخیص و شناسایی غیر تماسی غیرفعال فناوری مادون قرمز است. تابش مادون قرمز صحنه را بر روی آرایه صفحه کانونی آشکارساز مادون قرمز از طریق سیستم نوری مادون قرمز که می تواند از تابش مادون قرمز عبور کند، متمرکز می کند. آشکارساز حرارتی سیگنال تابش با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش ویدئو، تصویر مادون قرمز را تشکیل می دهد که می تواند با چشم غیر مسلح مشاهده شود.
