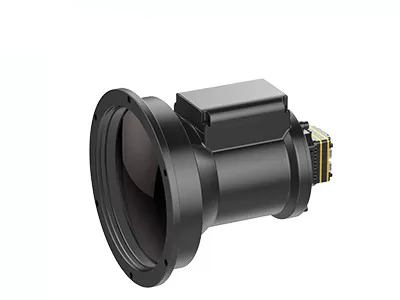

640x512 رزولوشن 12μm Pixel Pitch ماژول دوربین تصویربرداری حرارتی غیر خنک برای مشاهده حیوانات

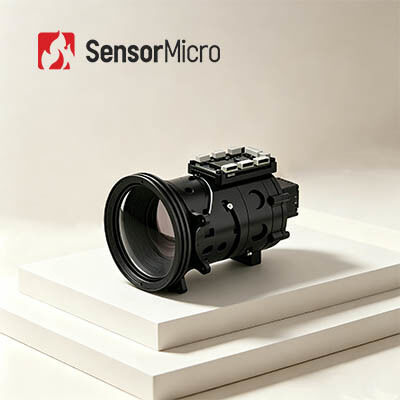

  • 640x512 Resolution 12μm Pixel Pitch Uncooled Thermal Imaging Camera Module for Animal Observation
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iSE612
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
مواد حساس VOx قطعنامه 640x512 / 12μm
لنز دوربین چندگانه موجود است NETD ≤20mK
محدوده طیفی 8~14μm LW الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC
برجسته کردن

ماژول دوربین خنک نشده 640x512

,

ماژول دوربین تصویربرداری حرارتی 17um
پیام بگذارید
توضیحات محصول
ماژول دوربین تصویربرداری حرارتی خنک نشده 640x512 12μm برای مشاهده حیوانات
بررسی اجمالی محصول

هسته دوربین مادون قرمز iSE612 برای دید صنعتی، آتش نشانی و نجات، نظارت امنیتی و مشاهده در فضای باز طراحی شده است. با استفاده از یک آشکارساز حرارتی ApexCore با ساختار بدون شاتر، تصاویر ثابت و بدون لکنت یا نویز را تضمین می کند. با پشتیبانی از عملکردهای متنوع و لنزهای مختلف، این ماژول به راحتی در بینایی ماشین و محصولات الکترونیکی مصرفی ادغام می شود.

ویژگی های کلیدی
  • صاف، پایدار و مقرون به صرفه بالا:بدون کالیبراسیون شاتر در حین کار، حذف لکنت تصویر رایج در سیستم‌های مبتنی بر شاتر سنتی. آشکارساز بسته بندی سرامیکی ApexCore مقرون به صرفه با NETD≤20mK را اتخاذ می کند.
  • جمع و جور و سبک وزن، انعطاف پذیر برای ادغام:ابعاد کوچک 25.4×25.4×22.7 میلی متر، وزن هسته خالی ≤26±1.5 گرم. طراحی ساختاری با صرفه جویی در فضا، امکان چیدمان و یکپارچه سازی سیستم انعطاف پذیر را فراهم می کند.
  • ویژگی های غنی برای یکپارچه سازی بدون درز:پشتیبانی از الگوریتم های با وضوح فوق العاده، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، کالیبراسیون با یک کلیک و سازگاری با نمایشگرهای مختلف Micro OLED. سازگار با چندین لنز نوری و اجزای داخلی برای توسعه آسان ثانویه و سفارشی سازی سیستم.
مشخصات فنی
مدل iSE612
نشانگرهای آشکارسازهای IR
مواد حساس VOx
قطعنامه 640×512
اندازه پیکسل 12 میکرومتر
پاسخ طیفی 8μm ~ 14μm
NETD معمولی ≤20mK
پردازش تصویر
نرخ فریم دیجیتال 50 هرتز
زمان راه اندازی 6 ثانیه
ویدیو دیجیتال YUV420/YUV422/RGB888/RAW
الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC
بدون کرکره پشتیبانی می شود
نمایش تصویر 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ)
جهت تصویر افقی / عمودی / مورب
زوم دیجیتال 1x/2x/4x/8x
برقی
رابط خارجی استاندارد 50 پین:BP040SB-50-0114-B-R0
رابط ارتباطی TTL-232/USB2.0
رابط ویدئویی دیجیتال DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
اجزای افزونه USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
رابط الکتریکی
ولتاژ تغذیه 2.7 ولت تا 5.3 ولت
مصرف برق معمولی 0.8W@50Hz@23±3℃
مکانیکی/لنز
اندازه هسته لخت (میلی متر) 25.4×25.4×22.7 میلی متر φ36×24.3 میلی متر
وزن هسته خالی (گرم) 26±1.5 1.5±28
لنز نوری Athermal فوکوس ثابت: 4.8mm/9.1mm/13mm/19mm فوکوس ثابت Athermal: 25mm/35mm/50mm/70mm/100mm
فوکوس دستی: 25mm/35mm/50mm
لنز موتوری: 75mm/100mm/150mm
زوم پیوسته: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm
تاثیر نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار 1500 گرم@0.4 میلی‌ثانیه
لرزش 5.35 گرم، لرزش تصادفی، 3 محوره
اجزای شاتر اختیاری
سازگاری با محیط
دمای عملیاتی -40℃~+70℃
دمای ذخیره سازی -45℃~+85℃
رطوبت 5٪ ~ 95٪، غیر متراکم
گواهینامه ROHS2.0/REACH
کاربردهای صنعتی

ماژول دوربین حرارتی iSE612 به طور گسترده در دید صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، بینایی ماشین، لوازم الکترونیکی مصرفی و غیره استفاده می شود.

شریک مورد اعتماد شما در سنجش مادون قرمز
  • تخصص فنی عمیق:سالها تجربه در تحقیق، توسعه و استفاده از فناوری حسگر مادون قرمز با قابلیت های قوی در طراحی تراشه، ساخت ویفر، بسته بندی و آزمایش، و یکپارچه سازی سیستم.
  • تمرکز بر نوآوری و اجرای عملی:متعهد به ایجاد پیشرفت های فناوری در تصویربرداری حرارتی، به طور مداوم مرزها را در NETD، SWaP و دمای عملیاتی جابجا می کند.
  • سبد محصولات متنوع:طیف گسترده ای از اجزای تشخیص مادون قرمز – چه خنک و چه بدون خنک کننده – ارائه راه حل های مناسب برای صنایع مختلف.
  • اعتبار سنجی دقیق قابلیت اطمینان:سیستم مدیریت کیفیت قوی با چندین روش آزمایش در طول تولید برای اطمینان از ثبات و قابلیت اطمینان طولانی مدت.
  • پشتیبانی فنی حرفه ای:تیم مهندسی از نزدیک با تیم های تحقیق و توسعه و محصول مشتریان برای تسریع یکپارچگی سیستم و کوتاه کردن زمان ورود به بازار کار می کند.
سوالات متداول
چرا آشکارسازهای IR باید خنک شوند؟

بر اساس دمای عملیاتی و نیازهای خنک کننده، آشکارسازهای مادون قرمز را می توان به سرد و خنک نشده تقسیم کرد. سنسورهای تصویربرداری حرارتی خنک نشده در دمای اتاق کار می کنند و واکنش کندتر و حساسیت نسبتاً پایینی را ارائه می دهند. آشکارسازهای مادون قرمز خنک‌شده در دماهای برودتی کار می‌کنند و اساساً آشکارسازهای فوتون هستند که برای بهترین عملکرد خود باید خنک شوند.

مزایای تصویربرداری حرارتی پزشکی چیست؟

آزمایش پزشکی اولین گام در تشخیص پزشکی است و بسیاری از آزمایش‌های فعلی برای ارزیابی سلامت اندام‌ها تهاجمی و ناراحت‌کننده هستند. تصویربرداری حرارتی همراه با معاینه پزشکی این مشکل را به طور موثر حل می کند. با استفاده از فناوری تصویربرداری حرارتی، پزشکان می‌توانند معاینات کامل بدن را 100% ایمن، بدون تشعشع، غیرتهاجمی و بدون تماس انجام دهند تا از انجام آزمایش‌های غیرضروری بیشتر جلوگیری کنند. توزیع گرما در قسمت‌های مختلف بدن انسان را می‌توان به سرعت نشان داد که تشخیص و تشخیص زودهنگام ناهنجاری‌های فیزیکی را امکان‌پذیر می‌کند و هر گونه درمان بعدی را آسان‌تر و مؤثرتر می‌کند.
